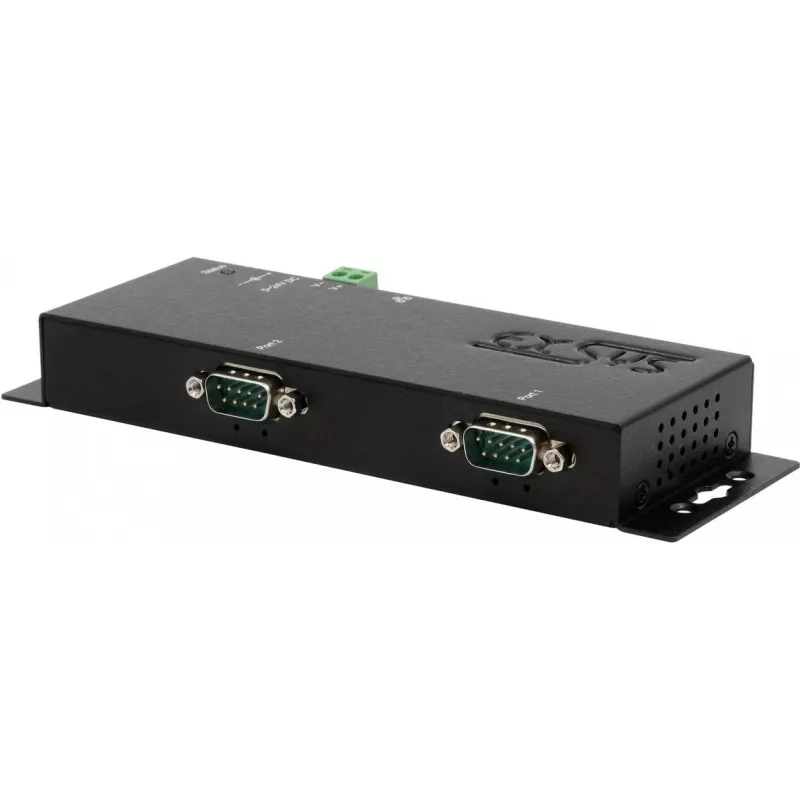

Sērijveida ierīču serveris Exsys EX-6122-2 — Ethernet uz 2× RS-232/422/485, nepieciešama 12V/3A barošana

Exsys EX-6122-2 ir kompakts sērijveida ierīču serveris, kas nodrošina Ethernet–seriālā saskarnes konvertēšanu ar diviem neatkarīgi konfigurējamiem portiem. Katrs seriālais ports atbalsta RS-232, RS-422 un RS-485 standartus, ļaujot integrēt mantotos iekārtas un modernus IP tīklus attālinātai uzraudzībai, vadībai un datu iegūšanai. Ierīcei nepieciešams ārējs 12V/3A barošanas avots, un tā ir paredzēta vidēm, kur nepieciešama uzticama seriālā–Ethernet savienojamība.

Priekšrocības

Exsys EX-6122-2 piedāvā elastīgas seriālās saskarnes opcijas ar automātisku vai manuālu izvēli starp RS-232, RS-422 un RS-485 katram portam, ļaujot pieslēgt plašu ierīču klāstu bez papildu pārveidotājiem. Divu portu iespēja ļauj divas neatkarīgas seriālās ierīces tīklot caur vienu Ethernet saiti, vienkāršojot sistēmas arhitektūru. Ierīču serveris atbalsta standarta tīkla protokolus attālinātai piekļuvei un centralizētai datu vākšanai, samazinot nepieciešamību pēc klātienes iejaukšanās. Tā kompaktais dizains un ārējās barošanas prasība padara to piemērotu montāžai skapjos vai uz DIN sliedēm, kur ir ierobežota vieta un barošanas sadale.

Piemērots

• Rūpnieciskās automatizācijas un PLC integrācijai
• Tirdzniecības vietu sistēmām un mazumtirdzniecības perifērijas ierīcēm
• Telemetrijai, SCADA un attālinātiem sensoru tīkliem
• Mantoto seriālo ierīču pieslēgšanai IP balstītām sistēmām

Galvenās specifikācijas

• Tīkla saskarne: Ethernet (10/100 Mbps)
• Seriālie porti: 2 neatkarīgi konfigurējami porti
• Atbalstītie seriālie standarti: RS-232, RS-422, RS-485
• Seriālo datu pārraides ātrumi: tipiski nozarē standarta bodu ātrumi (konfigurējami)
• Barošanas ieeja: nepieciešama ārējā 12V DC, 3A barošana
• Formas faktors: kompakts korpuss, piemērots montāžai skapī vai uz DIN sliedes
• Darba vide: paredzēts rūpnieciskai un komerciālai lietošanai

Kā lietot

Uzstādiet EX-6122-2 vietā ar stabilu tīkla savienojumu un atbilstošu vides aizsardzību. Pievienojiet Ethernet kabeli tīkla portam un pievienojiet seriālās ierīces abiem seriālajiem portiem, izmantojot pareizo vadu savienojumu un savienotāja tipu atbilstoši RS-232, RS-422 vai RS-485. Pievadiet ierīcei 12V/3A līdzstrāvas barošanu. Konfigurējiet tīkla parametrus un seriālo portu iestatījumus caur ierīces tīmekļa saskarni vai konfigurācijas utilītu, lai tie atbilstu pieslēgto iekārtu komunikācijas parametriem. Pēc konfigurēšanas seriālās ierīces kļūst pieejamas IP tīklā attālinātai uzraudzībai, datu vākšanai un vadībai.

Ieteikumi

Pirms barošanas pieslēgšanas pārbaudiet katras ierīces seriālo vadu savienojumu un zemējumu, un izvēlieties katram portam atbilstošo seriālo standartu, kas atbilst pieslēgtajai iekārtai. Izmantojiet regulētu 12V/3A barošanas avotu ar pietiekamu pārsprieguma aizsardzību. Instalācijām elektriski trokšņainā vidē nodrošiniet ekranētu kabeļu izmantošanu un pareizu terminēšanu RS-422/RS-485 saitēm, lai garantētu uzticamu komunikāciju.
