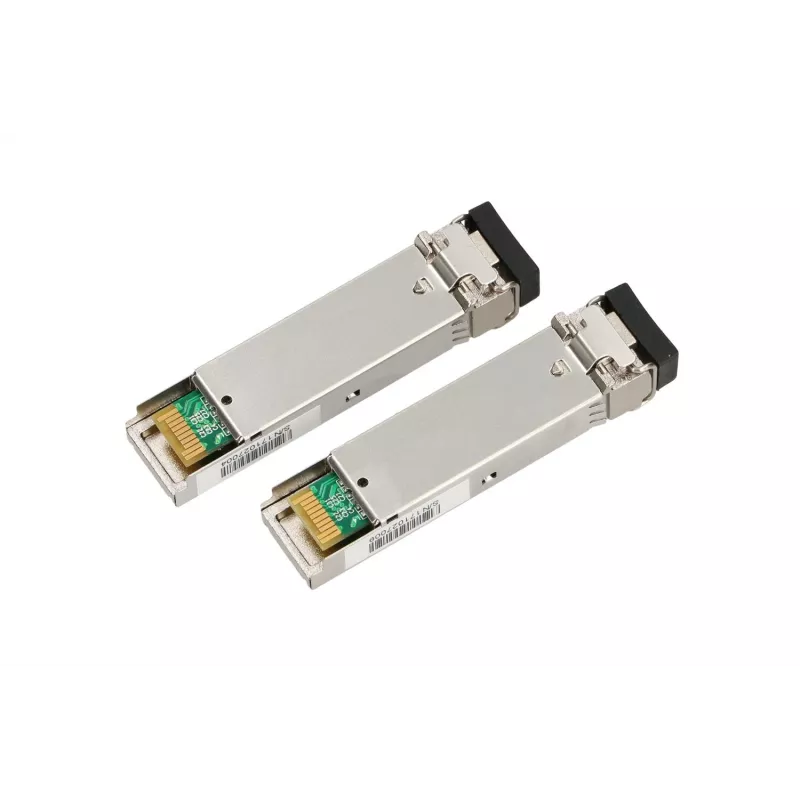

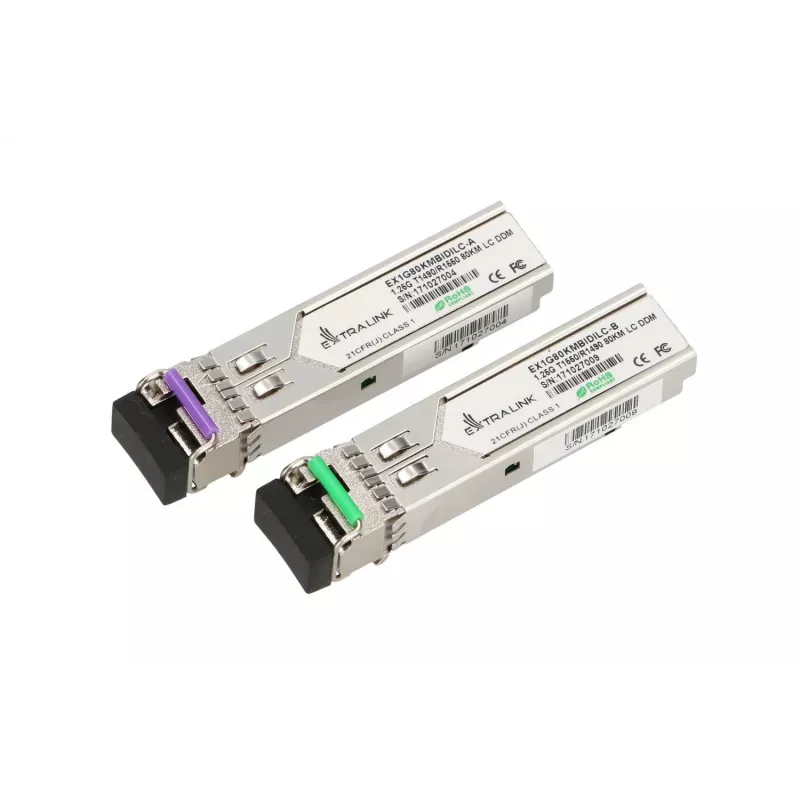

SFP Module Extralink SFP 1.25G 1490/1550nm 80km LC DOM

Extralink SFP 1.25G 1490/1550nm 80km LC DOM ir vienmoda WDM optiskās šķiedras raiduztvērējs, kas paredzēts liela attāluma datu pārraides kanāliem. Atbalstot datu pārraides ātrumu 1,25 Gb/s un darbības attālumu līdz 80 km, modulis izmanto LC savienotājus un WDM viļņu garumus 1490 nm un 1550 nm, lai nodrošinātu vienlaicīgu divvirzienu pārraidi pa vienu šķiedru. Raiduztvērējs atbilst Small Form-Factor Pluggable (SFP) mehāniskajam standartam un ietver raidītāja un uztvērēja komponentes, kas optimizētas uzticamam optiskajam tīklam.

Priekšrocības

Modulis nodrošina stabilu liela attāluma pārraidi ar 1,25 Gb/s, vienlaikus samazinot šķiedru izmantošanu, izmantojot viļņgarumu dalīšanas multipleksēšanu. Tā vienmoda konstrukcija un LC saskarne nodrošina saderību ar parastajām telekomunikāciju un uzņēmumu šķiedru iekārtām. Raiduztvērējs ietver integrētu lāzera vadību, uztvērēja pastiprināšanu un uzraudzības iespējas konsekventai veiktspējai lielos attālumos. Karstās pieslēgšanas SFP formas faktors ļauj ievietot un nomainīt, neizslēdzot resursdatora ierīci.

Piemērots

• Liela attāluma punkts-punkts šķiedru kanāliem metropoles un piekļuves tīklos
• Šķiedru savienojumiem starp komutatoriem, maršrutētājiem un optiskajiem līnijas termināļiem
• Vienšķiedras divvirzienu kanāliem, izmantojot WDM, lai samazinātu šķiedru skaitu
• Esošo vienmoda optisko tīklu modernizēšanai vai paplašināšanai

Galvenās specifikācijas

• Datu pārraides ātrums: 1,25 Gb/s
• Viļņu garumi: 1490 nm (Tx) / 1550 nm (Rx) vai otrādi atkarībā no moduļa orientācijas
• Maksimālais darbības attālums: līdz 80 km pa vienmoda šķiedru
• Savienotāja tips: LC dupleksais (vienšķiedras WDM lietošana)
• Raiduztvērēja tips: SFP (Small Form-Factor Pluggable), karstās pieslēgšanas
• Uzraudzība: digitālā optiskā uzraudzība / DDM/DOM atbalsts diagnostikas parametriem
• Lāzera tips: DFB (sadalītās atgriezeniskās saites) raidītājs ar LD vadību

Kā lietot

Ievietojiet SFP moduli saderīga komutatora, maršrutētāja vai optiskās ierīces brīvā SFP slotā, nodrošinot pareizu orientāciju, līdz tas nofiksējas vietā. Pievienojiet ar LC noslēgto vienmoda šķiedru, izmantojot atbilstošu WDM pāri, lai viena gala raidīšanas viļņa garums atbilstu otra gala uztveršanas viļņa garumam. Pārbaudiet kanāla statusu, izmantojot ierīces indikatorus vai moduļa digitālās uzraudzības izvadi. Ja nepieciešams, nomainiet moduļus, sistēmai esot ieslēgtai; ievērojiet ražotāja norādījumus par karstās pieslēgšanas raiduztvērējiem.

Ieteikumi

Lai nodrošinātu uzticamus kanālus maksimālajā attālumā, izmantojiet ITU-T atbilstošu vienmoda šķiedru ar atbilstošām vājinājuma īpašībām un nodrošiniet, lai savienotāji un savienojumi būtu tīri. Saskaņojiet papildinošus WDM moduļus katrā kanāla galā (1490/1550 pārī) un uzraugiet optisko jaudu un temperatūru, izmantojot DOM, lai agri atklātu pasliktināšanos.
