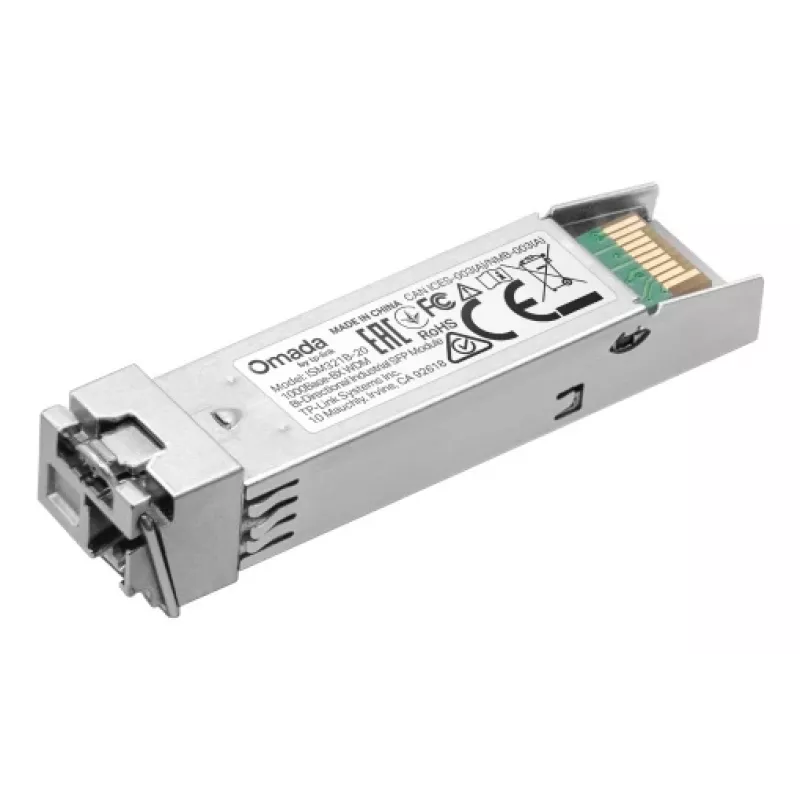

SFP optiskais raiduztvērējs TP-LINK ISM321B-20, WDM divvirzienu, 20 km, 1.25 Gb/s, LC (UPC), SMF

TP-LINK ISM321B-20 ir karsti pievienojams SFP optiskais raiduztvērējs, kas paredzēts vienmoda (SMF) Ethernet saiti. Tas atbalsta divvirzienu WDM pārraidi ar ātrumu 1.25 Gb/s (IEEE 802.3z) līdz pat 20 km attālumā, izmantojot LC (UPC) savienotāju un 9/125 µm optisko šķiedru. Modulis darbojas no 3.3 V barošanas sprieguma plašā temperatūras diapazonā, un tam ir kompaktas SFP formas izmēri (56.4 × 13.4 × 11 mm).

Priekšrocības

Raiduztvērējs ir karsti nomaināms, kas atvieglina apkopi un nomaiņu bez tīkla iekārtu izslēgšanas. Tā vienmoda optiskās šķiedras dizains ar LC (UPC) savienotāju un WDM divvirzienu iespēju samazina kabeļu sistēmas sarežģītību, vienlaikus atbalstot liela attāluma saites līdz 20 km. Moduļa kompaktie SFP izmēri un plašs darba temperatūras diapazons padara to piemērotu dažādām uzstādīšanas vidēm.

Piemērots

• Ethernet saišu paplašināšanai starp slēdžiem un maršrutētājiem universitātes tīklos
• Liela attāluma optisko šķiedru savienojumiem interneta pakalpojumu sniedzējiem
• Uzņēmumu mugurkaula tīkla un datu centru augšupsaitēm

Galvenās specifikācijas

• Formas izmērs: SFP (mazs formas pievienojamais modulis)
• Datu pārraides ātrums: 1.25 Gb/s (1250 Mbit/s, IEEE 802.3z)
• Pārraides veids: WDM divvirzienu
• Maksimālais sasniedzamais attālums: 20 km
• Optiskās šķiedras veids: Vienmoda optiskā šķiedra (9/125 µm)
• Savienotājs: LC (UPC)
• Saskarne: Optiskās šķiedras SFP
• Darba spriegums: 3.3 V
• Darba temperatūras diapazons: -40 līdz 85 °C
• Relatīvais mitrums (darba/uzglabāšanas): 5–85%
• Izmēri (P×D×A): 56.4 × 13.4 × 11 mm

Lietošana

Ievietojiet TP-LINK ISM321B-20 SFP raiduztvērēju SFP slotā saderīgā slēdžā, maršrutētājā vai raiduztvērēja korpusā, kamēr ierīce ir ieslēgta, ja tiek atbalstīta karsta pievienošana. Pievienojiet vienmoda LC optisko šķiedru kabeļus (9/125 µm) LC (UPC) savienotājam, nodrošinot pareizu polaritāti divvirzienu WDM saiti. Pārbaudiet saites statusu, izmantojot resursdatora saskarni, un uzraugiet optiskos līmeņus un trauksmes signālus ar tīkla pārvaldības rīkiem.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet kvalitatīvu vienmoda optisko šķiedru (9/125 µm) ar LC (UPC) savienotājiem un ievērojiet pareizas tīrīšanas procedūras pirms pievienošanas. Saskaņojiet raiduztvērēja viļņa garumu un WDM pāri pareizi abos galos, kā arī ievērojiet ražotāja norādījumus par ESD aizsardzību apstrādes un uzstādīšanas laikā.
