SFP raiduztvērēja modulis BlueOptics SFP-10G-BX10-U-CM-BO 10000 Mbit/s

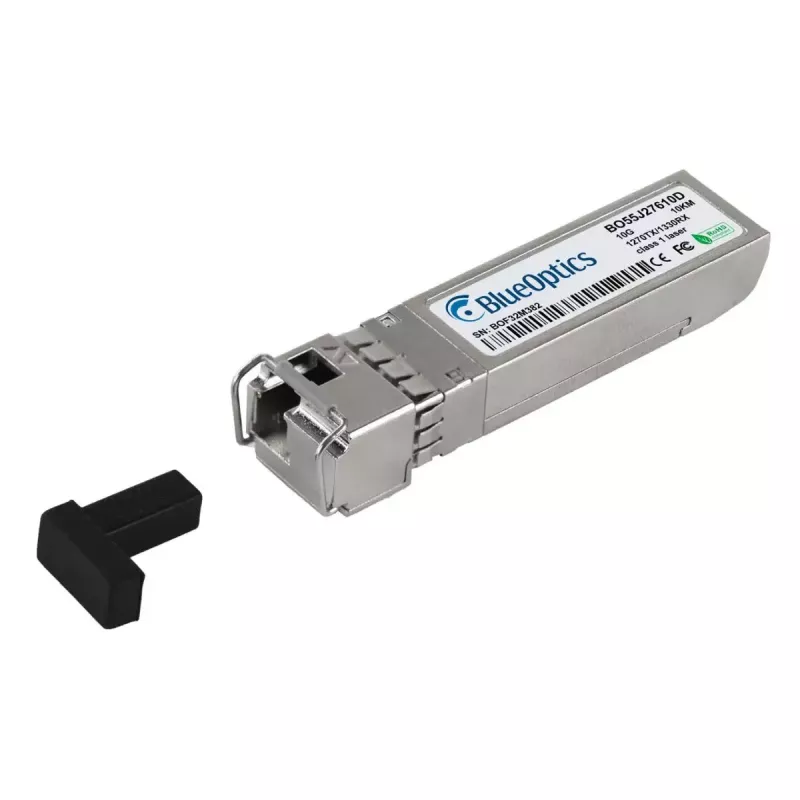

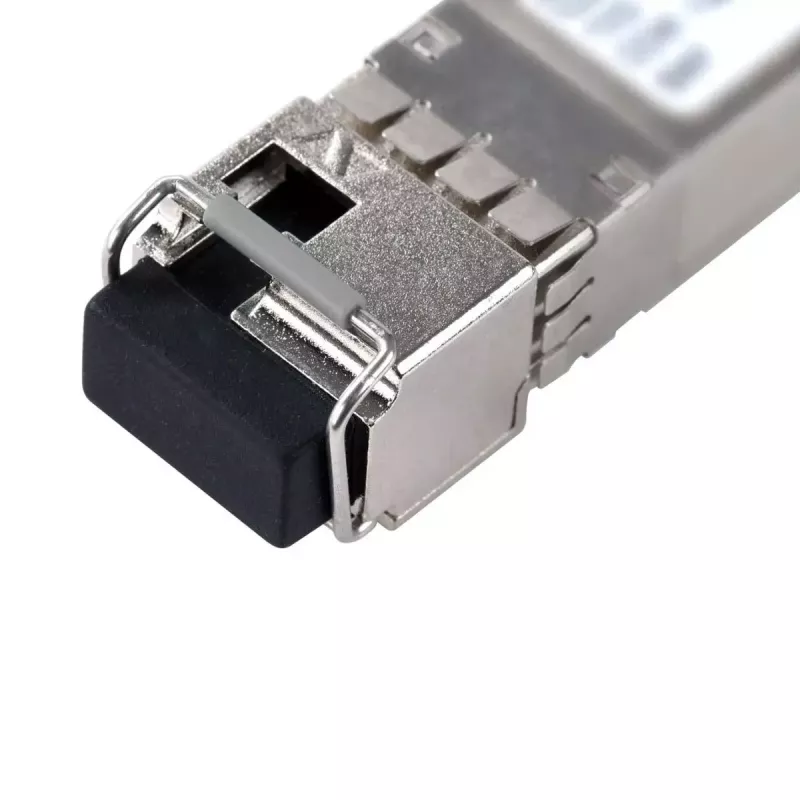

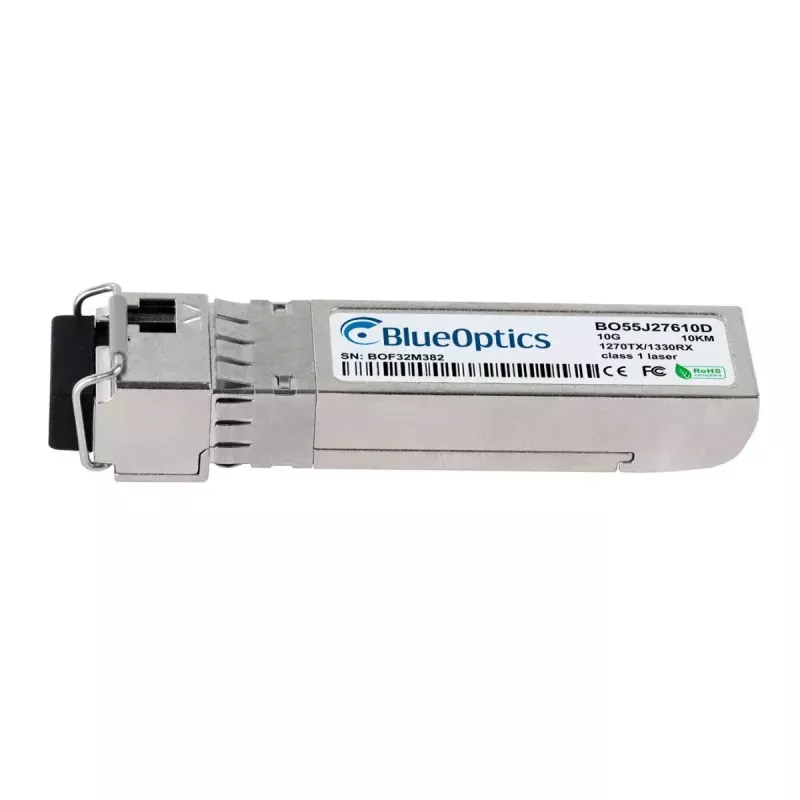

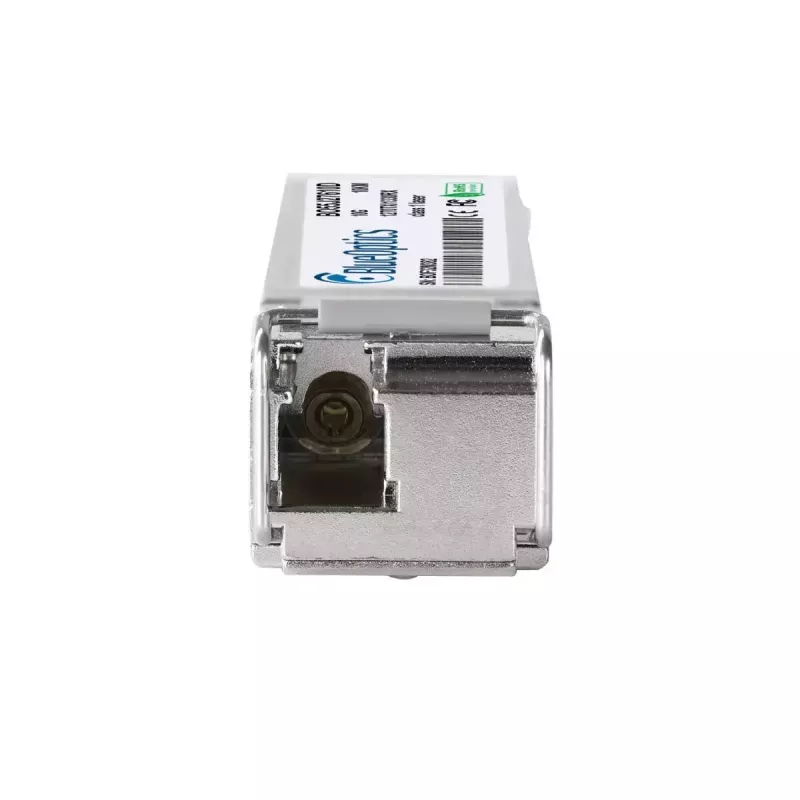

BlueOptics SFP-10G-BX10-U-CM-BO ir optiskās šķiedras SFP+ raiduztvērēja modulis, kas paredzēts 10 Gbit/s optiskajiem savienojumiem. Tam ir sudraba metāla korpuss, tas sver 20 g un darbojas no 3,3 V barošanas avota. Modulis realizē divvirzienu 10GBASE-BX-U savienojumu, izmantojot LC simplex savienotājus vienmoda šķiedrai, ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem vienas šķiedras darbībai. Raiduztvērējs atbalsta standarta SFP+ saskarnes un ir paredzēts lietošanai tīkla iekārtās, kas pieņem MSA saderīgus SFP+ moduļus.

Priekšrocības

Modulis nodrošina kompaktu MSA atbilstošu SFP+ formas faktoru, kas atbalsta līdz pat 10 000 Mbit/s datu pārraidi un vienmoda šķiedras pārraidi, ļaujot izveidot tālsavienojumus. Tā metāla korpuss sniedz mehānisku izturību un EMI ekranējumu, savukārt zemais 3,3 V darba spriegums nodrošina saderību ar izplatītiem slēdžu un maršrutētāju portiem. Raiduztvērēja LC simplex saskarne un vienas šķiedras divvirzienu darbība samazina šķiedru kabeļu prasības salīdzinājumā ar divšķiedru risinājumiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP-10G-BX10-U-CM-BO moduli saderīgā SFP+ slotā slēdzī, maršrutētājā vai uzglabāšanas ierīcē, nodrošinot pareizu izlīdzināšanu, līdz tas nofiksējas vietā. Pievienojiet LC simplex vienmoda šķiedras ielāpu kabeli starp šo raiduztvērēju un attālo raiduztvērēju; ievērojiet raidīšanas un uztveršanas portu orientāciju, lai saskaņotu vienas šķiedras divvirzienu viļņu garumus. Pārbaudiet, vai resursdatora ierīce atpazīst moduli un vai porta iestatījumi (ātrums/automātiskā vienošanās) atbilst tīkla prasībām. Ja resursdators atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), iespējojiet vai pieprasiet to, lai iegūtu reāllaika statusu, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, optisko jaudu un temperatūru.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC simplex ielāpu vadus un ievērojiet pareizu šķiedras apstrādi, lai nodrošinātu sagaidāmo diapazonu un signāla integritāti. Pirms paļauties uz diagnostikas datiem, pārliecinieties par DDM/DOM atbalstu resursdatora ierīcē. Ievērojiet ražotāja norādījumus par ievietošanu/izņemšanu un ievērojiet ESD piesardzības pasākumus, rīkojoties ar raiduztvērēju.
