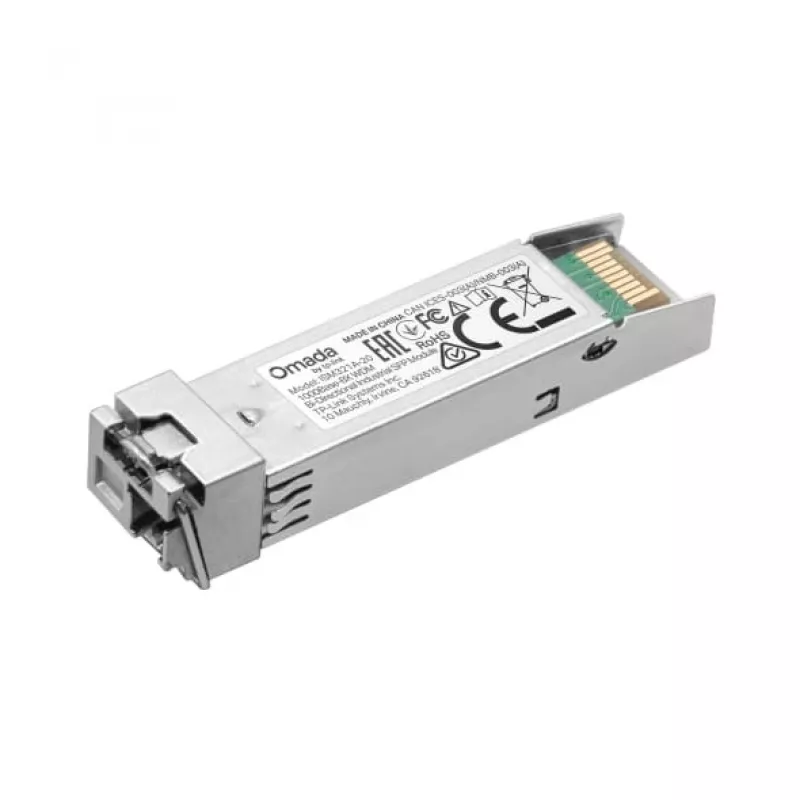

SFP optiskās šķiedras raiduztvērējs TP-LINK ISM321A-20 WDM divvirzienu 20 km vienmoda LC 1.25Gbps

TP-LINK ISM321A-20 ir SFP optiskās šķiedras raiduztvērēja modulis vienmoda LC (UPC) savienojumiem. Tas atbalsta divvirzienu WDM pārraidi pa vienu šķiedru ar ātrumu 1,25 Gbps (IEEE 802.3z) un ir karstās nomaiņas spējīgs, paredzēts 9/125 µm šķiedrai ar darbības attālumu līdz 20 km. Modulis darbojas no 3,3 V ieejas un ir specifisēts plašam temperatūras un mitruma diapazonam, kas piemērots tīkla iekārtām, piemēram, slēdžiem un maršrutētājiem.

Priekšrocības

Modulis piedāvā karstās nomaiņas iespēju ērtai nomaiņai uz vietas, neizslēdzot iekārtu, saderību ar vienmoda 9/125 µm šķiedru un LC (UPC) šķiedras savienotāju, kas piemērots izplatītai uzņēmumu kabeļu infrastruktūrai. Tas atbalsta maksimālo savienojuma attālumu 20 km ar datu pārraides ātrumu 1,25 Gbps un atbilst IEEE 802.3z standartiem. Kompaktie izmēri un zema profila dizains ļauj to uzstādīt standarta SFP portos.

Piemērots

• Optisko savienojumu pagarināšanai starp slēdžiem un maršrutētājiem pa vienmoda šķiedru
• Punkta-punkta šķiedras savienojumiem līdz 20 km
• Tīkla augšupsaites jaunināšanai līdz 1,25 Gbps, izmantojot SFP slotus

Galvenās specifikācijas

• Formas faktors: SFP optiskās šķiedras raiduztvērējs
• Datu pārraides ātrums: 1,25 Gbps (1250 Mbit/s)
• Pārraides veids: divvirzienu WDM pa vienmoda šķiedru
• Atbalstītā šķiedra: vienmoda, 9/125 µm
• Savienotājs: LC (UPC)
• Maksimālais pārraides attālums: 20 000 m
• Saskarne: 1,25 Gigabit Ethernet (IEEE 802.3z)
• Ieejas spriegums: 3,3 V
• Darba temperatūras diapazons: -40 līdz 85 °C
• Darba relatīvais mitrums: 5–85%
• Izmēri (P×D×A): 56,4 × 13,4 × 11 mm

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP portā slēdžā vai maršrutētājā, līdz tas nofiksējas. Pievienojiet LC šķiedras ielāpu kabeli LC (UPC) savienotājam modulī, nodrošinot pareizu izlīdzinājumu divvirzienu WDM pāriem. Modulis ir karstās nomaiņas spējīgs, tāpēc nomaiņu vai uzstādīšanu var veikt, neizslēdzot resursdatora ierīci. Pārbaudiet savienojuma statusu tīkla ierīces pārvaldības saskarnē un apstipriniet raiduztvērēja saderību ar resursdatora aprīkojumu.

Ieteikumi

Izmantojiet vienmoda 9/125 µm šķiedru ar LC (UPC) savienotājiem un uzturiet pareizu šķiedras tīrību. Nepārsniedziet norādītos temperatūras un mitruma diapazonus un ievērojiet ražotāja norādījumus par optisko budžetu un savienojuma plānošanu, lai nodrošinātu uzticamus 20 km savienojumus.
