SFP raidītāja modulis BlueOptics 1100-0132-BO 155 Mbit/s 1310 nm

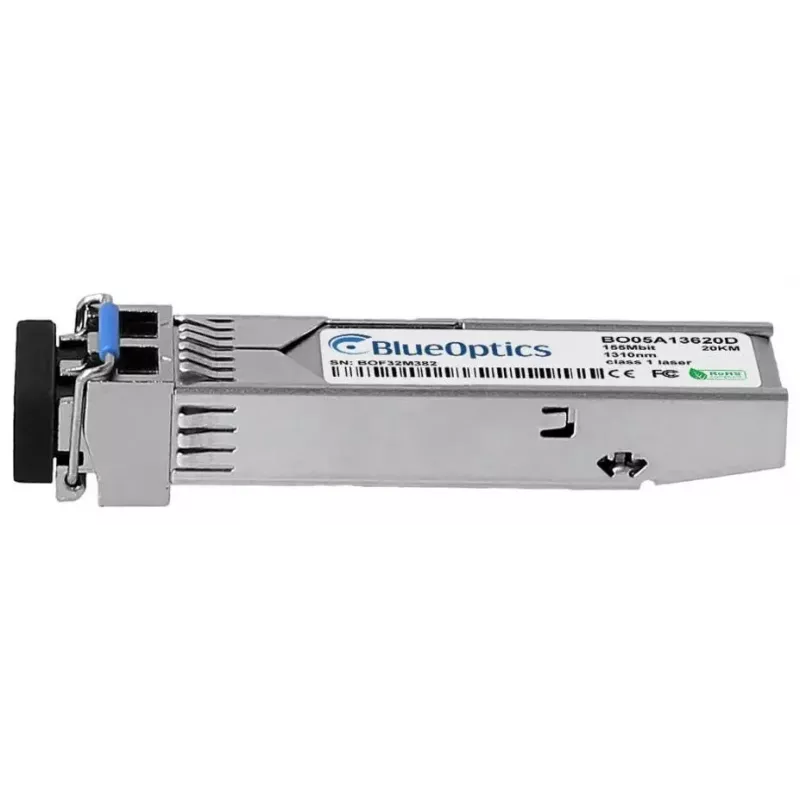

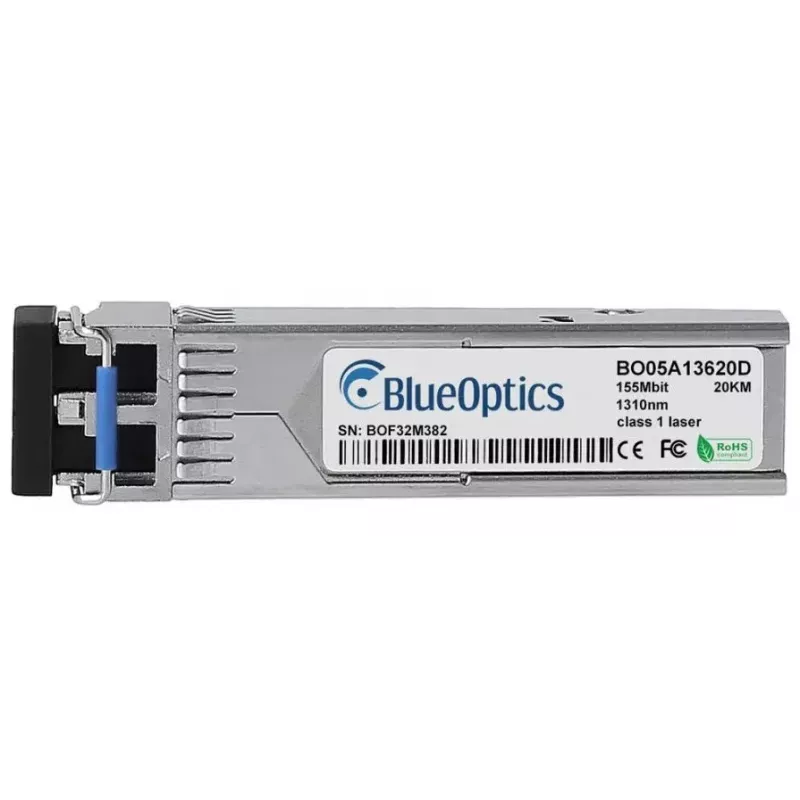

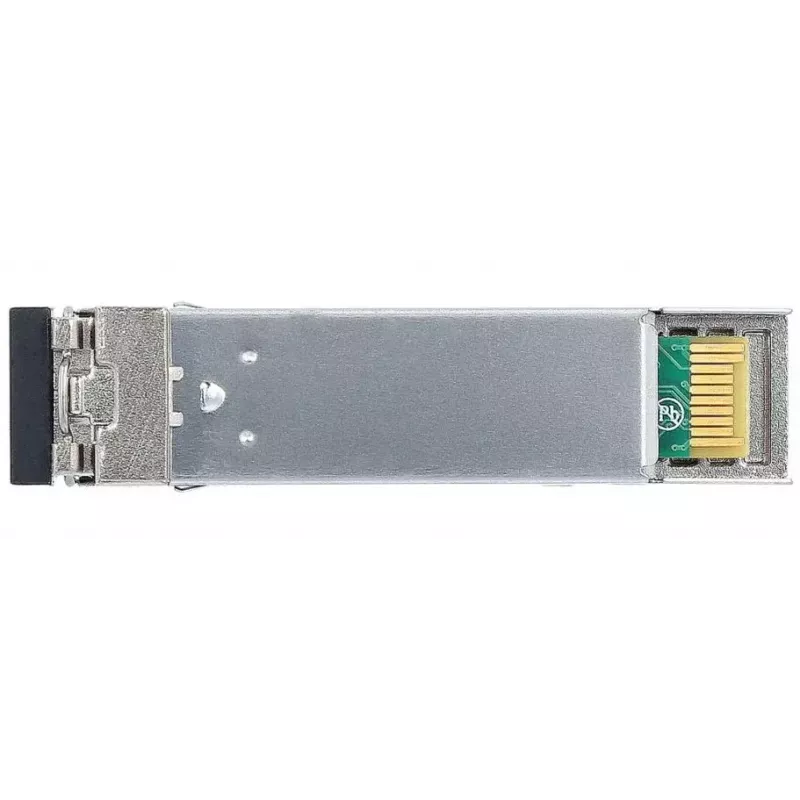

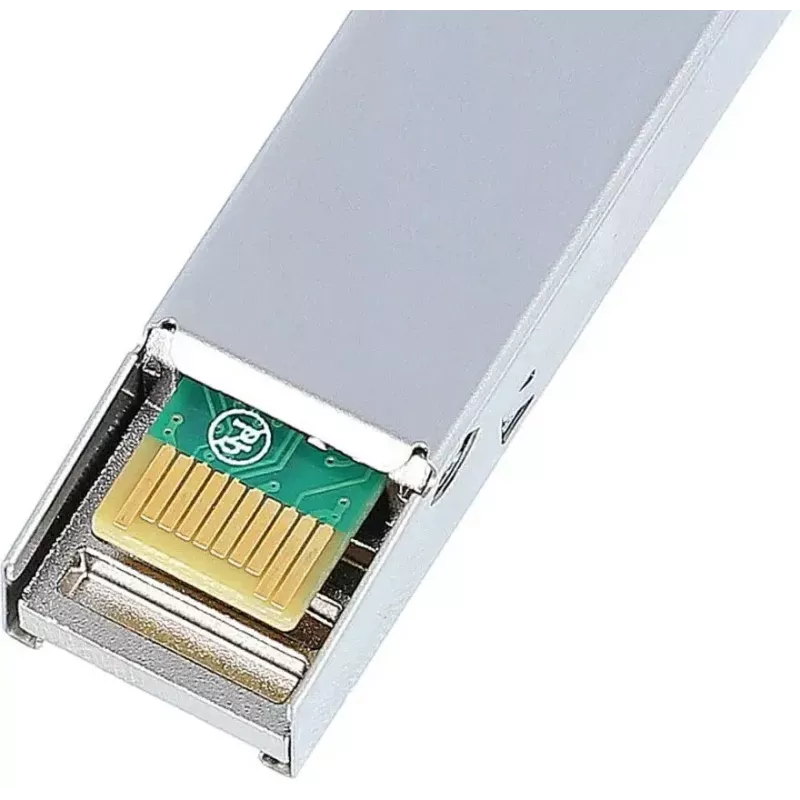

BlueOptics 1100-0132-BO SFP raidītāja modulis ir kompakts optiskais modulis tīkla iekārtām, kas atbalsta datu pārraidi līdz 155 Mbit/s. Darbojoties ar viļņa garumu 1310 nm un aprīkots ar LC duplekso šķiedru savienotāju, šis SFP modulis ir paredzēts vienmoda šķiedru savienojumiem un iederas standarta SFP portos. Modulis ir viegls (aptuveni 20 g) un tam ir sudraba krāsas korpuss, kas atbilst MSA mehāniskajiem un elektriskajiem izmēriem maināmiem raidītājiem.

Priekšrocības

Modulis atbalsta 100BASE-LH klases optiskos savienojumus ar vienlaicīgiem raidīšanas un uztveršanas kanāliem, izmantojot LC duplekso interfeisu, nodrošinot punktu-punkts vienmoda šķiedru savienojumus ar paplašinātu sasniedzamību. Tas ir ražots atbilstoši nozares MSA standartiem, lai nodrošinātu savietojamību ar saderīgiem komutatoriem, maršrutētājiem un citām ierīcēm ar SFP iespējām. Izgatavots no atlasītiem komponentiem un pārbaudīts savietojamībai, raidītājs nodrošina stabilu optisko signālu pārraidi pie 1310 nm un ir piemērots izvietošanai, kur nepieciešama kompakta, karsti maināma optika.

Piemērots

• Vienmoda šķiedru Ethernet savienojumiem līdz 155 Mbit/s
• Komutatoru, maršrutētāju un atmiņas interfeisu savienošanai ar SFP portiem
• Garākas distances punktu-punkts savienojumiem, izmantojot LC dupleksos savienotājus
• Rezerves vai aizstāšanas optiskajiem moduļiem tīkla uzturēšanā

Galvenās specifikācijas

• Saskarnes veids: SFP (small form-factor pluggable)
• Maksimālais datu pārraides ātrums: 155 Mbit/s
• Optiskais viļņa garums: 1310 nm

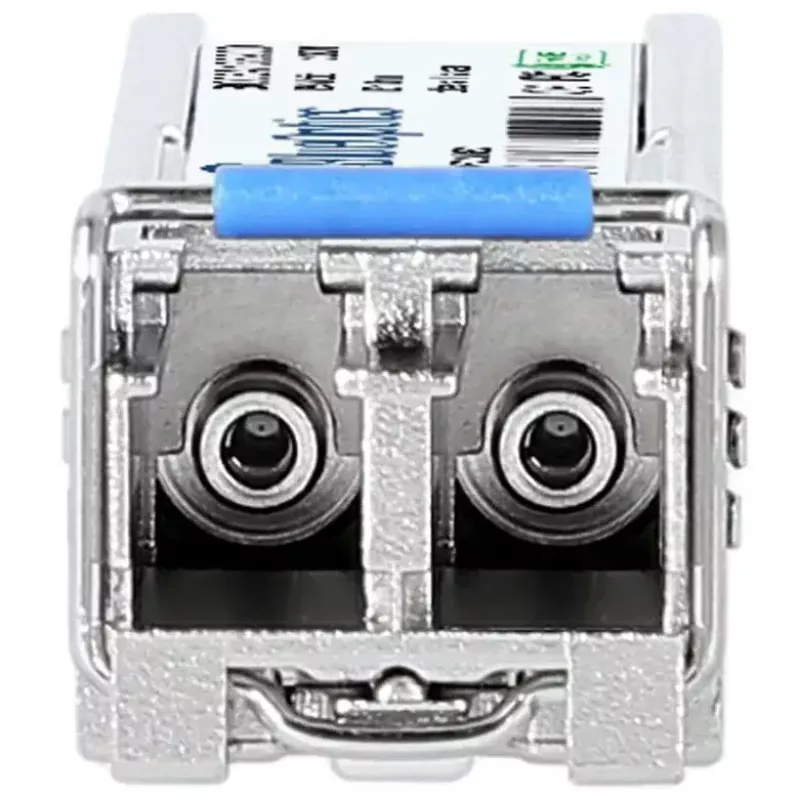

• Savienotājs: LC dupleksais šķiedru savienotājs
• Paredzētais šķiedras tips: vienmoda šķiedra
• Svars: aptuveni 0.02 kg
• Korpusa krāsa: sudraba

Lietošana

Ievietojiet SFP raidītāju saderīgā SFP slotā tīkla ierīcē, kamēr ierīce ir izslēgta, vai ievērojot ražotāja norādījumus par karsto maiņu. Pievienojiet vienmoda šķiedru pārslēgšanas vadus LC dupleksajam savienotājam, ievērojot raidīšanas/uztveršanas orientāciju. Konfigurējiet tīkla ierīci atbilstoši tās interfeisa un savienojuma iestatījumiem (ātrums, duplekss, auto-negotiation) un pārbaudiet savienojuma statusu, izmantojot ierīces pārvaldības interfeisu. Ja pieejams, iespējojiet un uzraugiet resursdatora sniegto diagnostikas informāciju, lai apstiprinātu optisko jaudu un savienojuma veselību.

Ieteikumi

Izmantojiet atbilstošas kvalitātes vienmoda LC dupleksos pārslēgšanas vadus un pirms pievienošanas pārliecinieties, ka savienotāji ir tīri. Pārbaudiet, vai resursdatora ierīce atbalsta 100BASE-LH SFP moduļus un nepieciešamās diagnostikas (DDM/DOM) funkcijas. Lai nodrošinātu uzticamu darbību, izvairieties no šķiedras liekšanas pāri ieteicamajiem rādiusiem un pasargājiet moduli no elektrostatiskās izlādes uzstādīšanas laikā.
