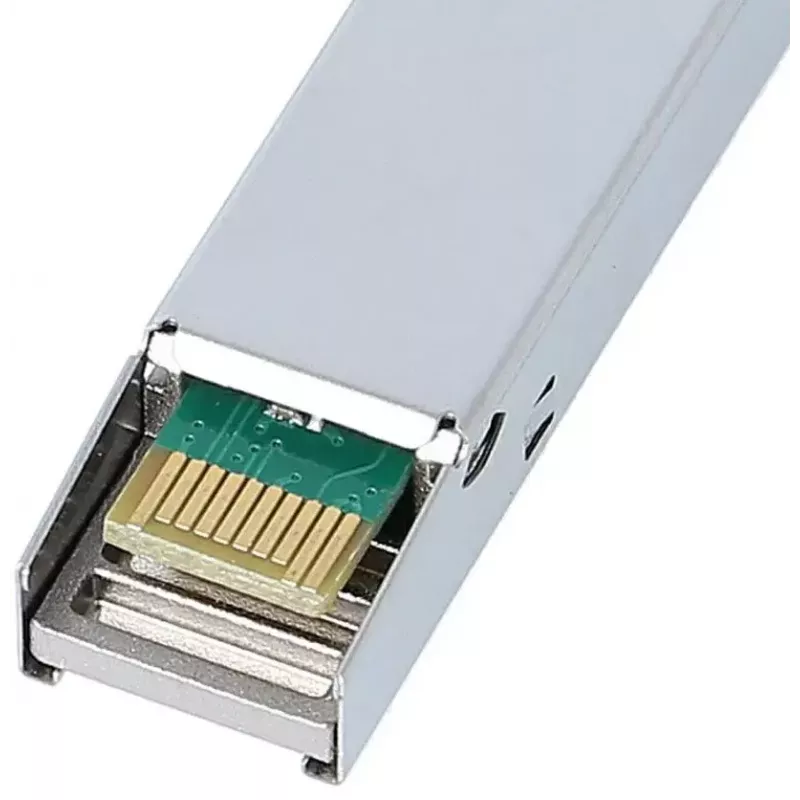

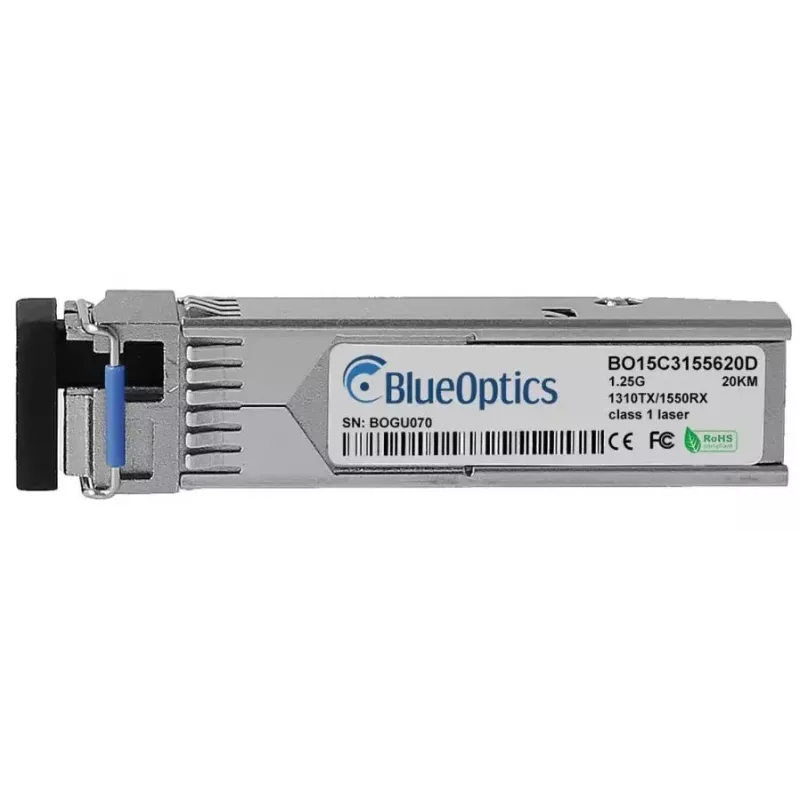

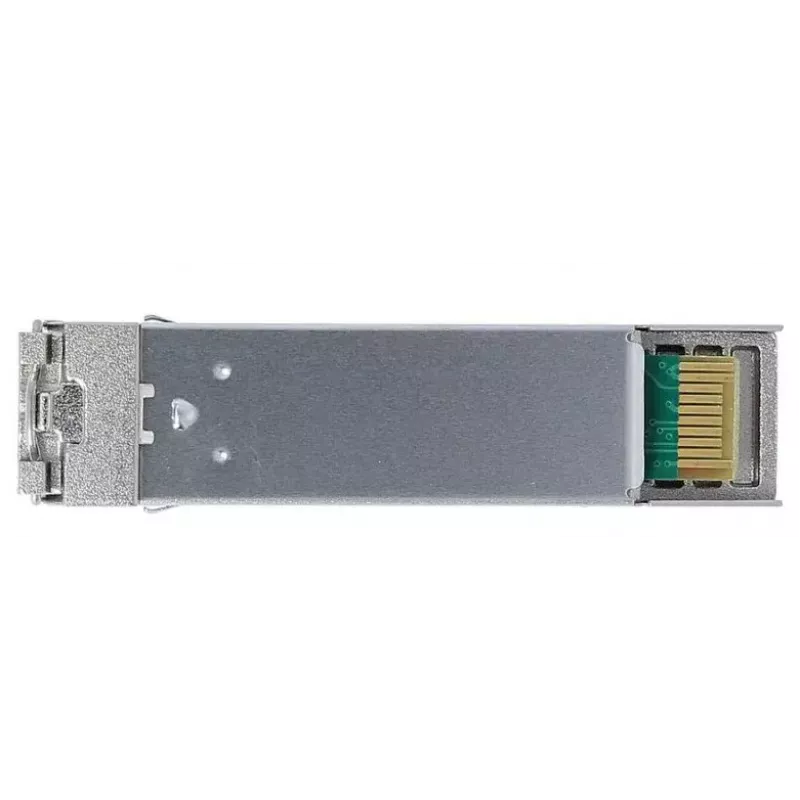

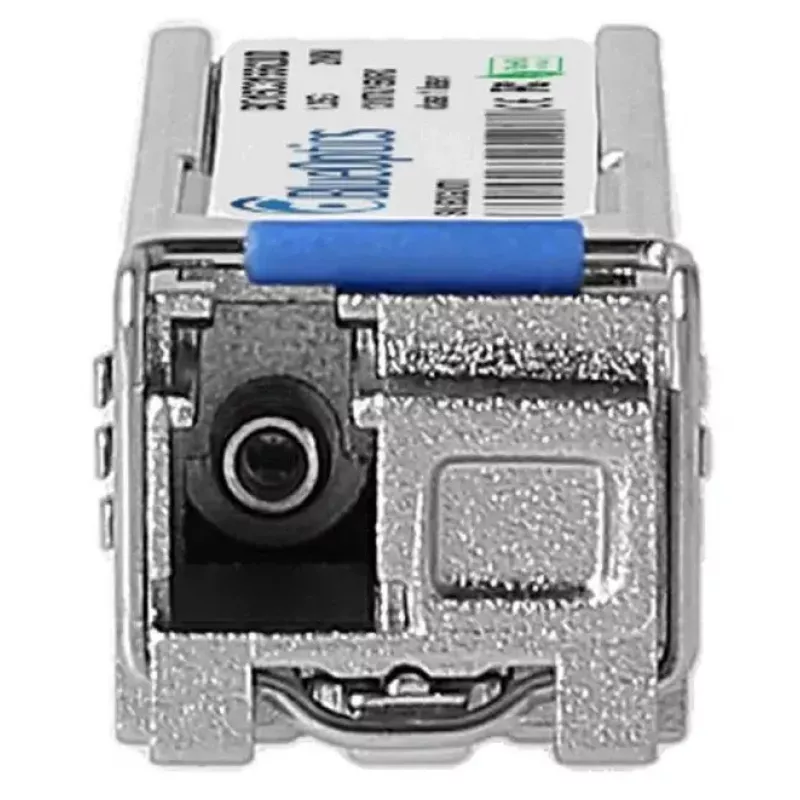

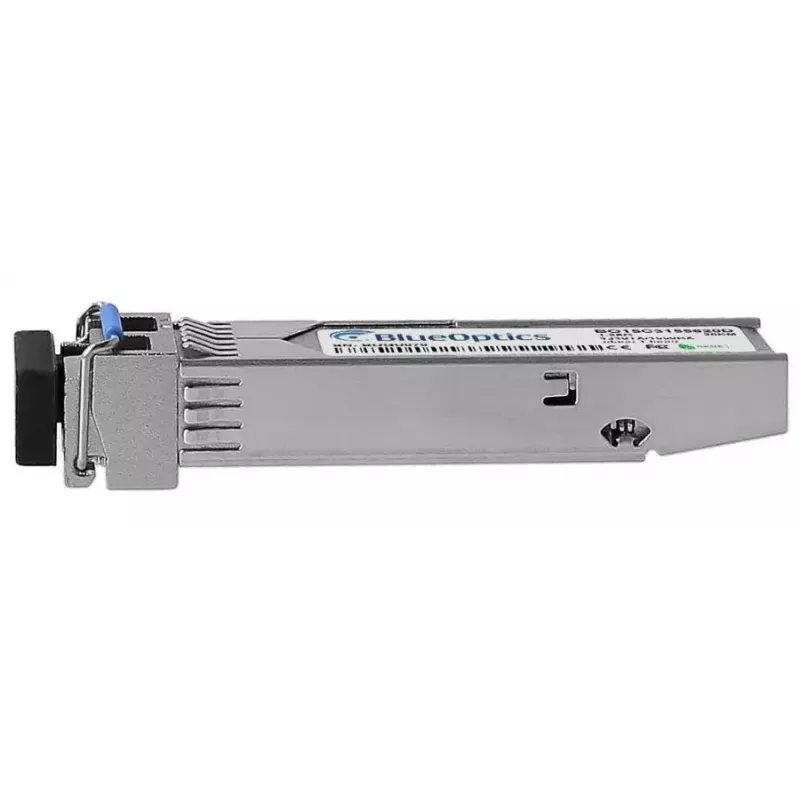

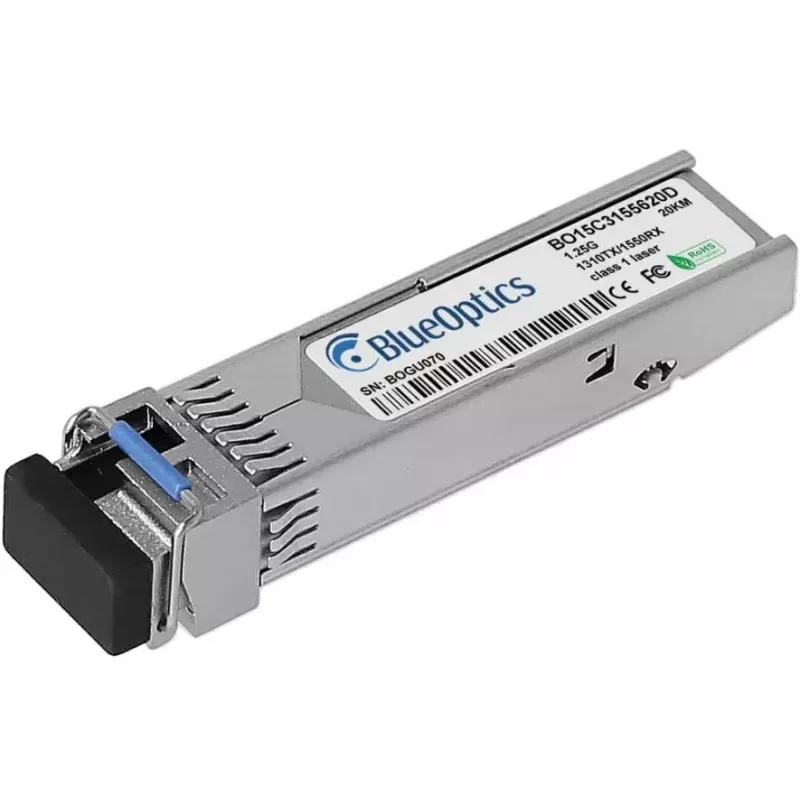

SFP raidītāja modulis BlueOptics 3HE00868CA-BO 1250 Mbit/s optiskā šķiedra

BlueOptics 3HE00868CA-BO SFP raidītāja modulis ir kompakts optiskās šķiedras modulis, kas paredzēts vienmoda tīkliem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis atbilst SFP formas faktoram un izmanto LC (UPC) simpleksa savienotāju. Tas darbojas no 3,3 V ieejas sprieguma un patērē līdz 0,28 A strāvu, tā fiziskie izmēri ir aptuveni 13,9 mm (platums) × 58,4 mm (dziļums) × 8,5 mm (augstums) un svars ir aptuveni 0,02 kg. Raidītājs atbalsta pārraidi līdz 20 000 m attālumam un ir saderīgs ar ierīcēm, kas pieņem Alcatel Nokia 3HE00868CA saderīgus SFP moduļus un MSA atbilstošas SFP saskarnes.

Priekšrocības

BlueOptics 3HE00868CA-BO nodrošina standarta SFP formas faktoru, kas ļauj viegli veikt karsto pievienošanu saderīgā tīkla aprīkojumā. Tā vienmoda LC savienotājs un 1250 Mbit/s jauda ļauj atbalstīt izplatītus Gigabit un mantotos 1,25G optiskos lietojumus lielos attālumos līdz 20 km. Moduļa mazie izmēri un zemais svars padara to piemērotu blīvām instalācijām, savukārt 3,3 V darbība un mērens strāvas patēriņš nodrošina efektīvu enerģijas izmantošanu. Atbilstība MSA SFP izmēriem un elektriskajiem raksturlielumiem garantē plašu savietojamību ar aparatūru, kas atbalsta līdzvērtīgus Alcatel Nokia moduļus.

Piemērots

• Punkts-punkts optiskās šķiedras savienojumi pa vienmoda šķiedru līdz 20 km
• Gigabit Ethernet un 1,25 Gbps mantotie optiskie savienojumi
• Lietošana komutatoros, maršrutētājos, multivides pārveidotājos un datu glabāšanas sistēmās, kas pieņem SFP moduļus
• Tīkla uzlabojumi, kur nepieciešams kompakts SFP raidītājs ar LC savienotāju

Galvenās specifikācijas

• Formas faktors: Small Form-factor Pluggable (SFP)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Maksimālais pārraides attālums: 20 000 m (20 km)
• Šķiedras tips: Vienmoda šķiedra
• Savienotāja tips: LC (UPC) simplekss
• Barošanas spriegums: 3,3 V
• Maksimālā strāva: 0,28 A
• Izmēri (P×Dz×A): 13,9 × 58,4 × 8,5 mm
• Svars: aptuveni 0,02 kg
• Produkta krāsa: Sudraba

Lietošana

Pirms ievietošanas pārbaudiet, vai resursdatora ierīce atbalsta SFP raidītājus un vai nepieciešamie programmaparatūras vai programmatūras iestatījumi atļauj izmantot trešo pušu SFP moduļus. Turiet raidītāju aiz korpusa un izvairieties pieskarties optiskajam savienotājam. Noņemiet aizsargvāciņus no LC savienotāja un resursdatora porta, pēc tam ievietojiet moduli SFP slotā, līdz tas nofiksējas. Pievienojiet piemērotu vienmoda LC savienotājkabeli, lai izveidotu optisko savienojumu. Izņemot moduli, vispirms atspējojiet portu, ja tas tiek atbalstīts, tad nospiediet fiksatoru un izvelciet moduli taisni ārā. Regulāri pārbaudiet savienotājus un tīriet ar piemērotiem optiskās šķiedras tīrīšanas rīkiem, lai uzturētu signāla kvalitāti.

Ieteikumi

Izmantojiet atbilstoša vājinājuma un kvalitātes vienmoda LC savienotājkabeļus, pārliecinieties, ka pretējie raidītāji atbalsta to pašu viļņu garumu/kanālu plānu, un apstipriniet, ka resursdatora ierīce atbalsta digitālo diagnostiku (DDM/DOM), ja nepieciešama sprieguma, lāzera nobīdes strāvas, izejas/uztveršanas jaudas un temperatūras uzraudzība. Glabājiet neizmantotos moduļus ar aizsargvāciņiem sausā, no putekļiem brīvā vidē un ievērojiet ESD piesardzības pasākumus, rīkojoties ar tiem.
