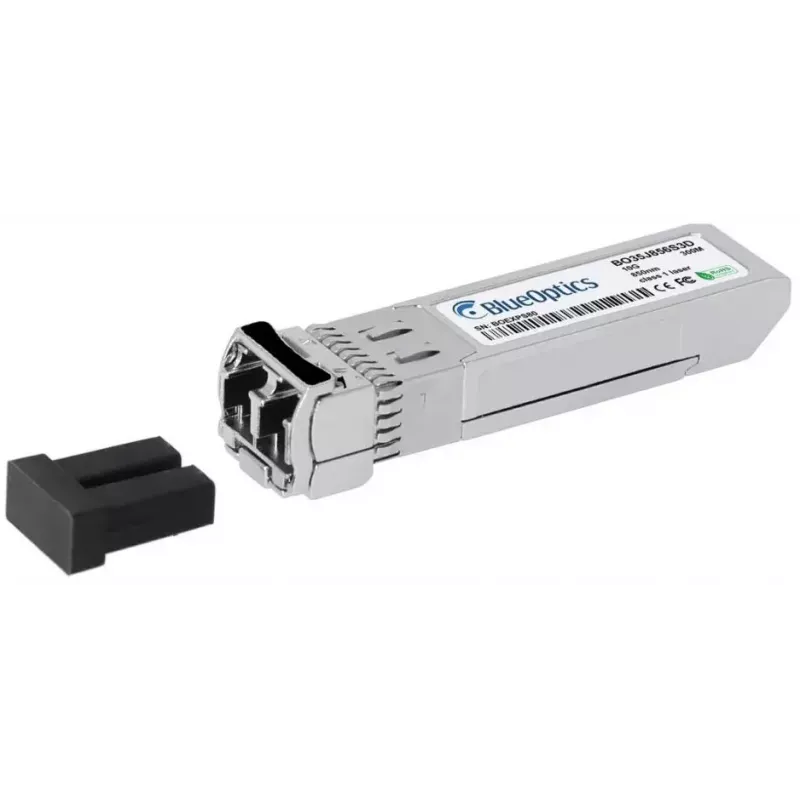

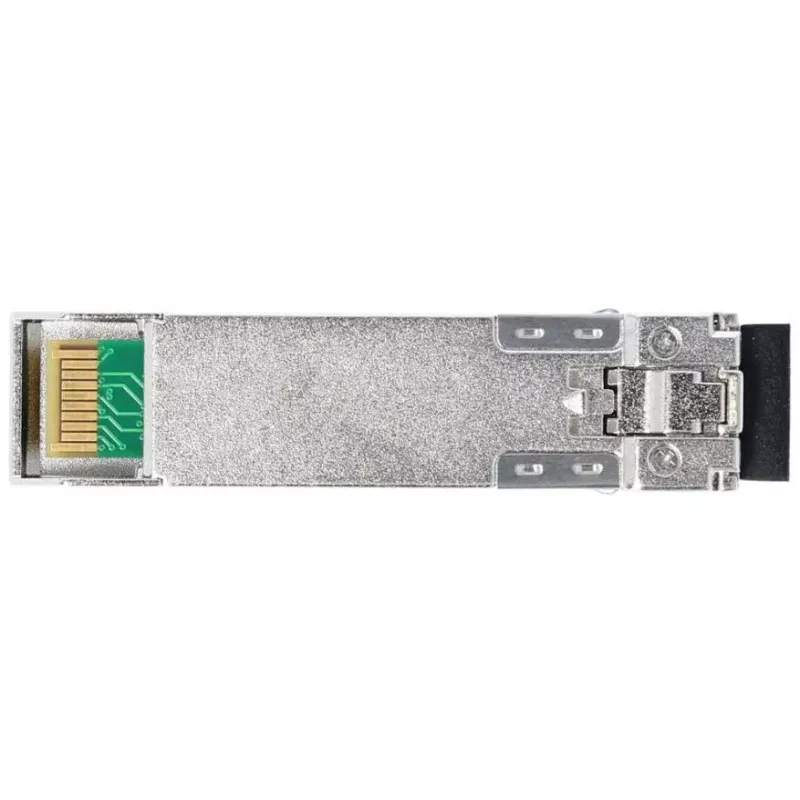

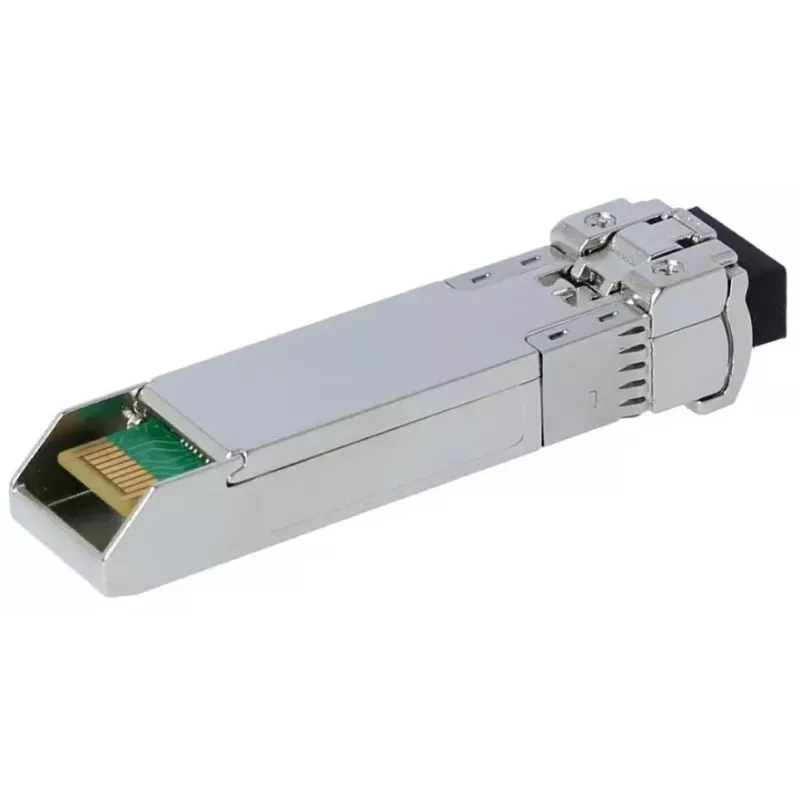

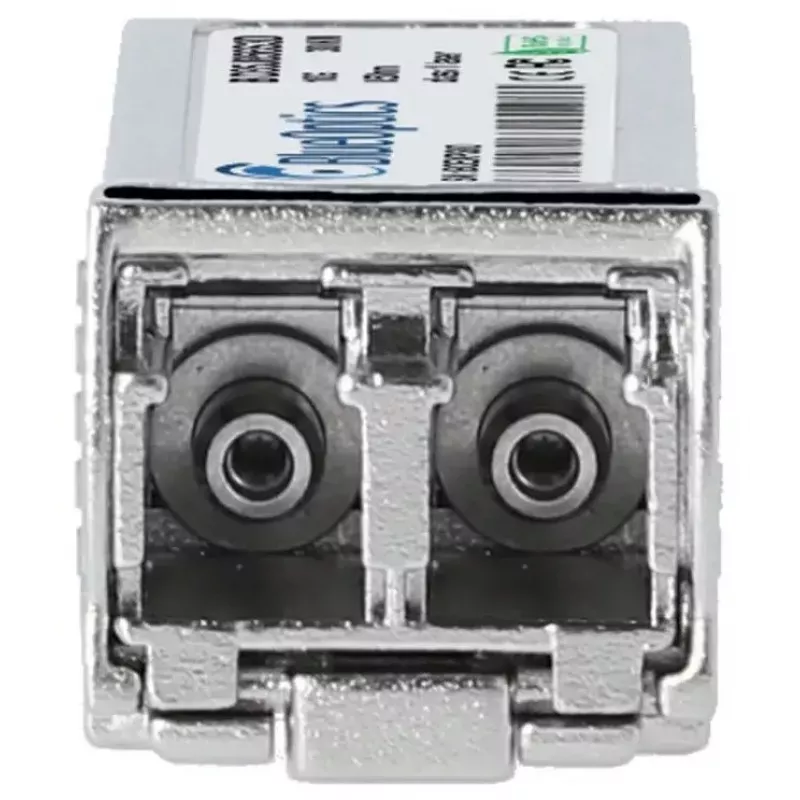

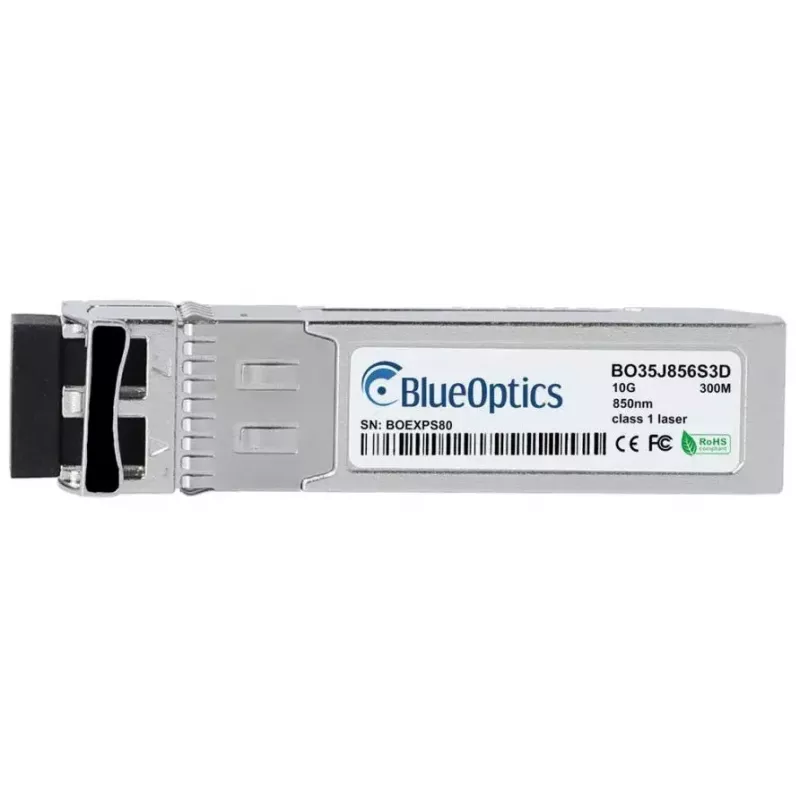

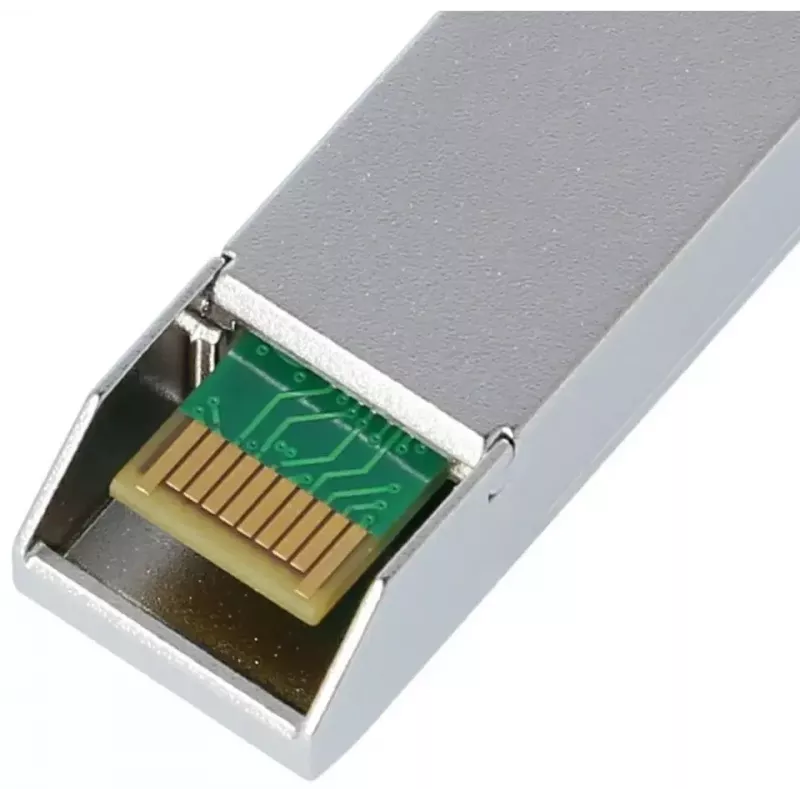

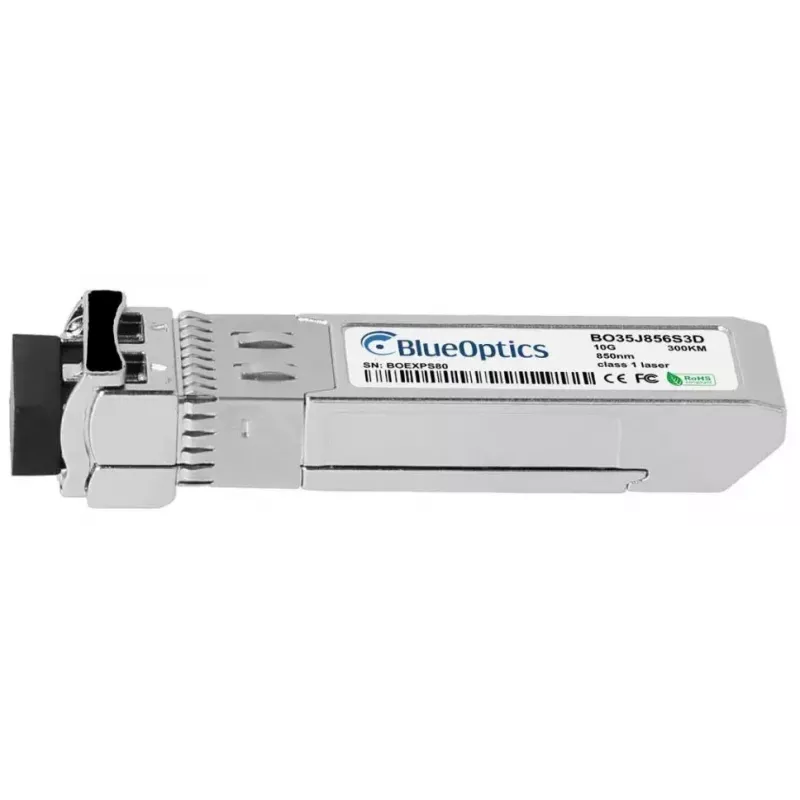

SFP+ raidītāja modulis BlueOptics AFBR-709SMZ-SF1-BO 300m Alumīnijs

BlueOptics AFBR-709SMZ-SF1-BO ir 10G SFP+ optiskās šķiedras raidītāja modulis, kas paredzēts īsa attāluma daudzmodu šķiedras savienojumiem līdz 300 metriem. Modulis ir ievietots alumīnija korpusā, sver aptuveni 20 gramus, un tas atbalsta 10GBASE-SR pārraidi, izmantojot 850 nm VCSEL optiku un LC duplekso savienotāju saskaņā ar MSA standartiem. Tas ir saderīgs ar aparatūras platformām, kas pieņem Avago AFBR-709SMZ-SF1 stila moduļus, un atbalsta izplatītus protokolus, piemēram, Ethernet un Fibre Channel over Ethernet ar ātrumu līdz 10 Gbit/s.

Priekšrocības

Modulis apvieno kompaktu SFP+ formas faktoru ar alumīnija korpusu, kas nodrošina mehānisku izturību un termisku veiktspēju, vienlaikus saglabājot vieglu svaru, lai to būtu viegli uzstādīt. Tas realizē nozarē standartizētus elektriskos un optiskos interfeisus, tādējādi nodrošinot plašu pārdevēju saderību, ja to izmanto sistēmās, kas atbalsta Avago AFBR-709SMZ-SF1 saderīgus raidītājus. Iebūvētā digitālā diagnostika (DDM/DOM) nodrošina reāllaika uzraudzību barošanas spriegumam, lāzera nobīdes strāvai, raidīšanas jaudai, saņemšanas jaudai un temperatūrai, lai vienkāršotu apkopi un kļūdu meklēšanu.

Piemērots

• Īsa attāluma 10G savienojumiem pa daudzmodu šķiedru (līdz 300 m)
• Datu centru augšējā līmeņa slēdžiem un maršrutētājiem ar SFP+ portiem
• Uzglabāšanas tīkliem un serveru starpsavienojumiem, izmantojot 10GBASE-SR
• Starpsavienojumiem starp slēdžiem, sadales paneļiem un optiskajām sadales karkasēm

Galvenās specifikācijas

• Formas faktors: SFP+
• Viļņa garums: 850 nm (VCSEL raidītājs un uztvērējs)
• Maksimālais attālums: līdz 300 metriem pa daudzmodu šķiedru
• Savienotāja tips: LC dupleksais
• Atbalstītais datu pārraides ātrums: līdz 10 Gbit/s (10GBASE-SR)
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0.02 kg
• Digitālā diagnostika: DDM/DOM (MSA SFF-8472 saderīga)

Kā lietot

Uzstādiet raidītāju SFP+ portā, izlīdzinot moduļa fiksatoru ar resursdatora portu. Pievienojiet modulim LC duplekso daudzmodu ielāpu vadu, ievērojot pareizo raidīšanas/saņemšanas orientāciju. Pārliecinieties, ka resursdatora ierīces programmaparatūra atbalsta Avago AFBR-709SMZ-SF1 saderīgus SFP+ moduļus, un, ja nepieciešama diagnostika, iespējojiet DDM/DOM resursdatora programmatūrā. Pēc ievietošanas pārbaudiet savienojuma statusu un noregulēto ātrumu resursdatora ierīcē un apstipriniet optisko jaudu un signāla integritāti, izmantojot DDM parametrus, ja tie ir pieejami.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru, lai iegūtu optimālu sasniedzamību un rezervi pie 10 Gbit/s, uzturiet savienotāju gala virsmas tīras un pirms savienošanas pārbaudiet tās, kā arī izvairieties no pārmērīgas liekšanas vai slodzes uz šķiedru kabeļiem. Ja savietojamība ir kritiski svarīga, pirms plaša mēroga izvēršanas pārbaudiet moduli konkrētajā slēdža vai maršrutētāja modelī un uzraugiet DDM vērtības, lai atklātu agrīnas degradācijas pazīmes.
