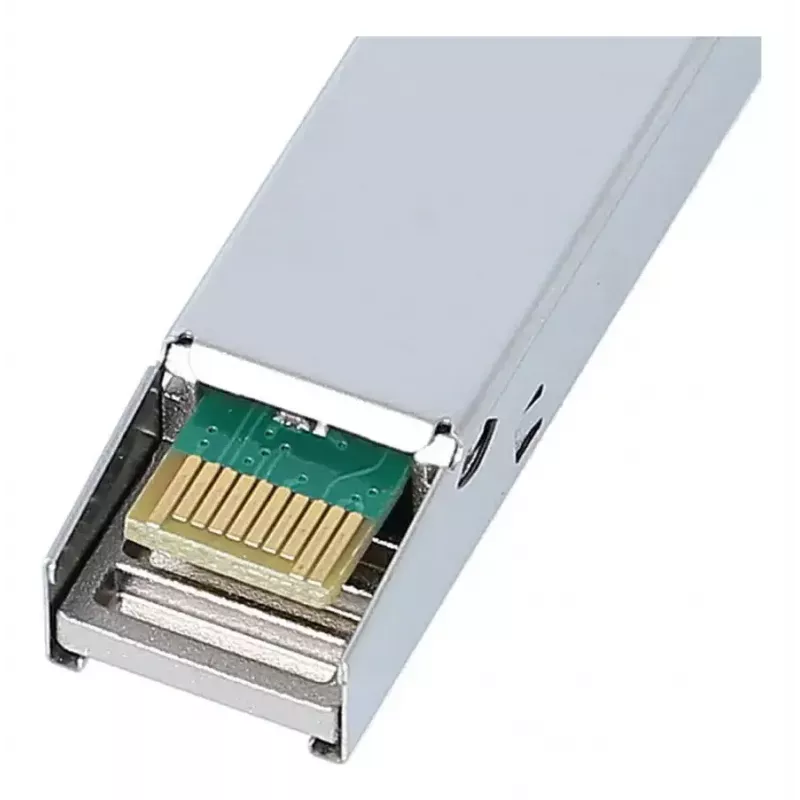

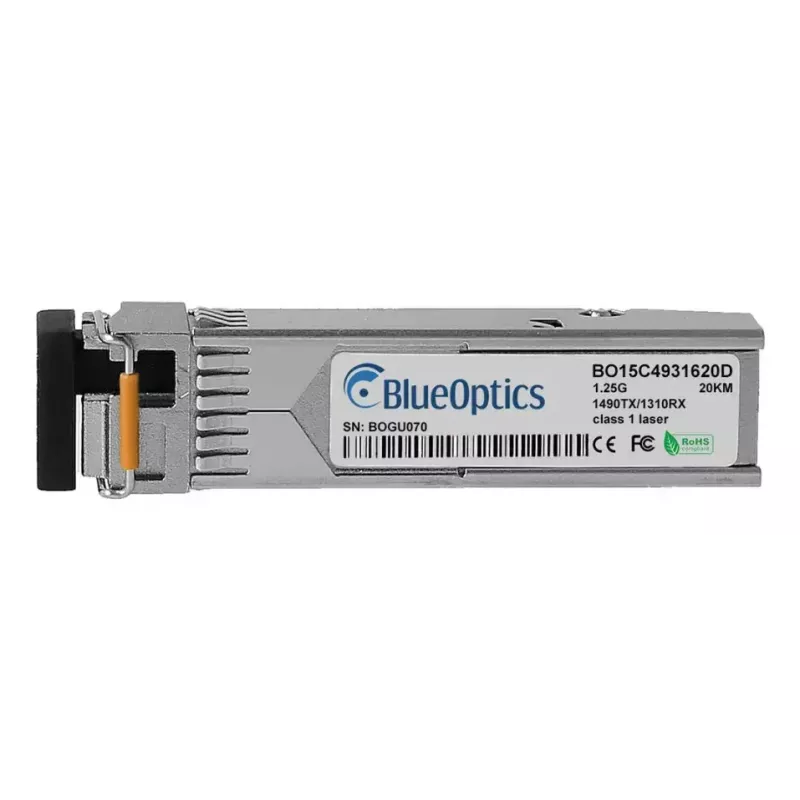

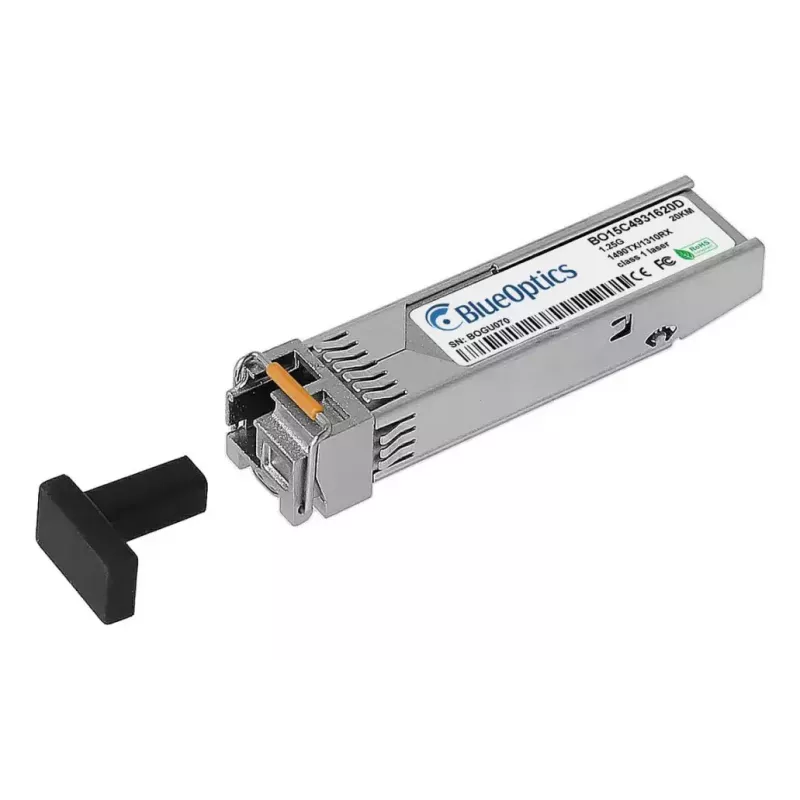

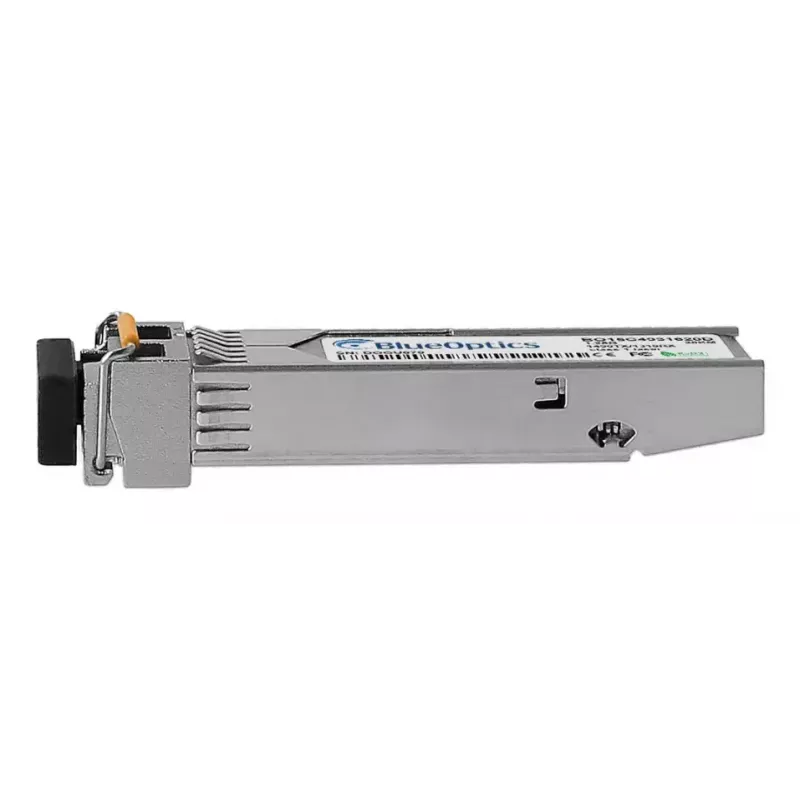

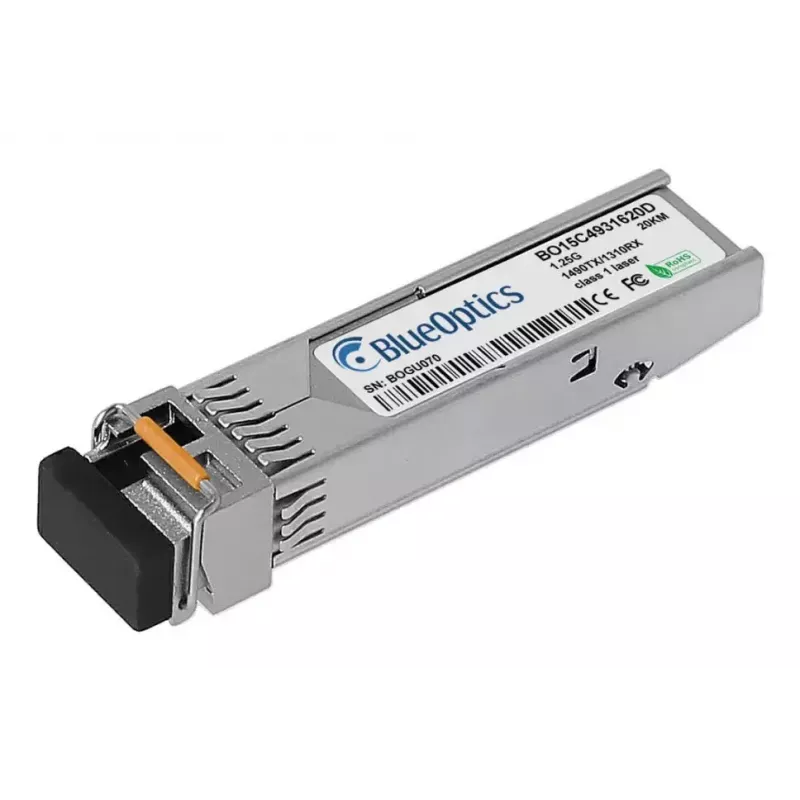

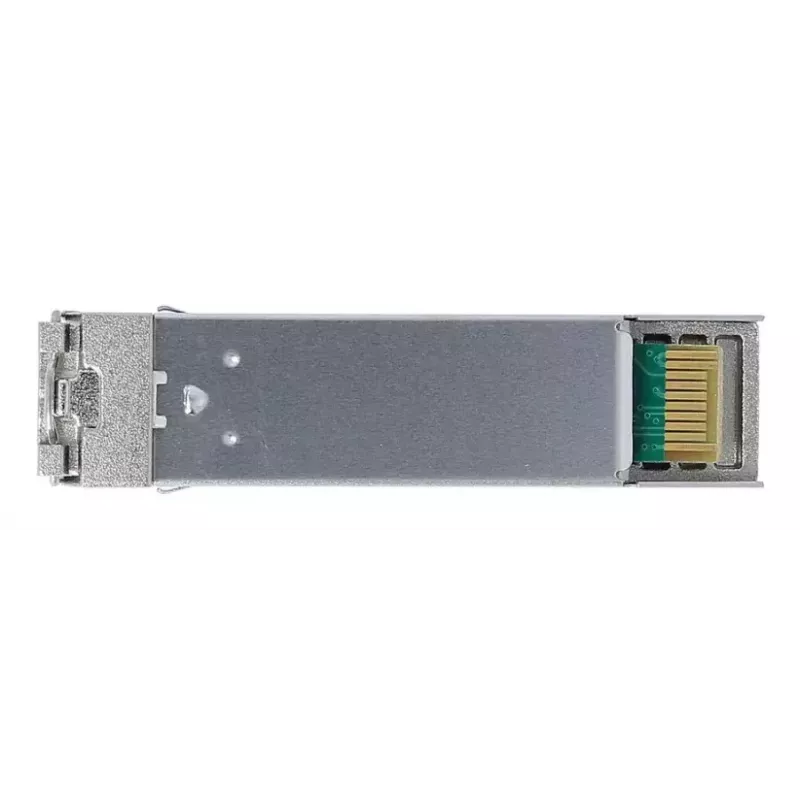

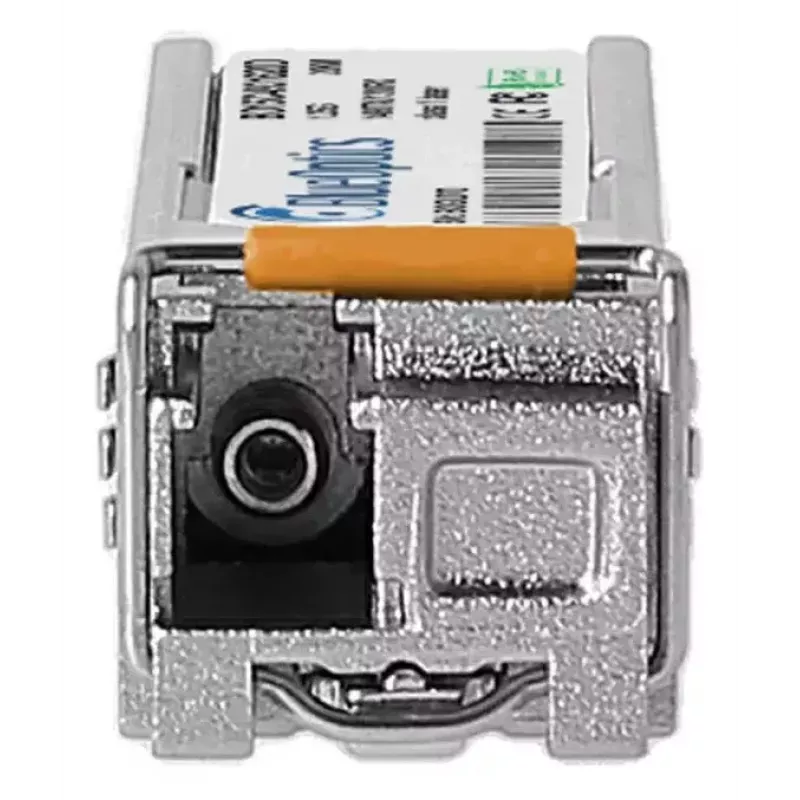

SFP raidītāja modulis BlueOptics ISFP-GIG-BX-D-BO 1250 Mbit/s

BlueOptics ISFP-GIG-BX-D-BO ir vienmoda optiskās šķiedras SFP raidītāja modulis, kas paredzēts 1000BASE-BX-D savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s un darbības attālumu līdz 20 km. Modulim ir metāla (sudraba) korpuss, tas izmanto LC vienkāršo savienotāju un tam ir kompakta, viegla forma, sverot 20 g. Tas atbalsta atsevišķus raidīšanas un saņemšanas viļņu garumus (1310 nm TX / 1490 nm RX) vienas šķiedras divvirzienu darbībai un atbilst MSA saderīgām mehāniskajām un optiskajām specifikācijām plašai saderībai ar atbalstīto tīkla aparatūru.

Priekšrocības

Modulis nodrošina 1,25 Gbit/s optisko joslas platumu pa vienmoda šķiedru ar vienkāršo LC saskarni, ļaujot veikt duplekso saziņu pa vienu šķiedru. Tā metāla korpuss nodrošina mehānisku izturību, vienlaikus saglabājot zemu svaru, un konstrukcija atbilst nozares MSA standartiem, lai nodrošinātu sadarbspēju ar saderīgiem komutatoriem, maršrutētājiem un uzglabāšanas sistēmām. Raidītājs atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), ja resursdatora platforma nodrošina šo saskarni, ļaujot reāllaikā uzraudzīt barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, saņemšanas jaudu un temperatūru.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics ISFP-GIG-BX-D-BO saderīgas ierīces SFP slotā saskaņā ar ierīces ražotāja ievietošanas un izņemšanas procedūrām. Pievienojiet vienmoda LC savienotājvadu modulim un atbilstošajam attālajam raidītājam vai savienotājpanelim; pārliecinieties, ka TX/RX orientācija atbilst attālajam galam. Pārbaudiet savienojuma statusu resursdatora ierīcē un, ja pieejams, iespējojiet vai nolasiet DDM/DOM parametrus no pārvaldības saskarnes, lai uzraudzītu optiskos un elektriskos parametrus. Ievērojiet ESD apstrādes vadlīnijas uzstādīšanas laikā un izvairieties no pārmērīgas šķiedras locīšanas, lai saglabātu signāla kvalitāti.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC savienotājvadus un, ja iespējams, savienotājpaneļus, lai sasniegtu optimālu diapazonu un signāla veiktspēju. Pārbaudiet, vai resursdatora aparatūras programmaparatūra vai draiveris atbalsta trešo pušu SFP moduļus un DDM/DOM piekļuvi, ja nepieciešama uzraudzība. Ilgtermiņa uzticamībai darbiniet moduli ierīces temperatūras diapazonā un periodiski pārbaudiet DDM rādītājus, lai laikus atklātu pasliktināšanos.
