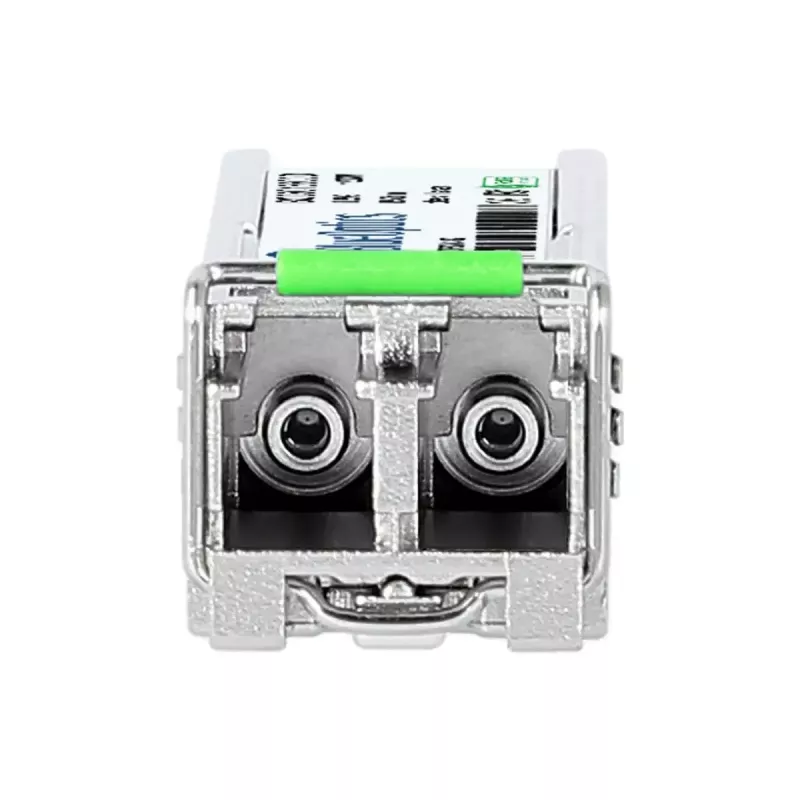

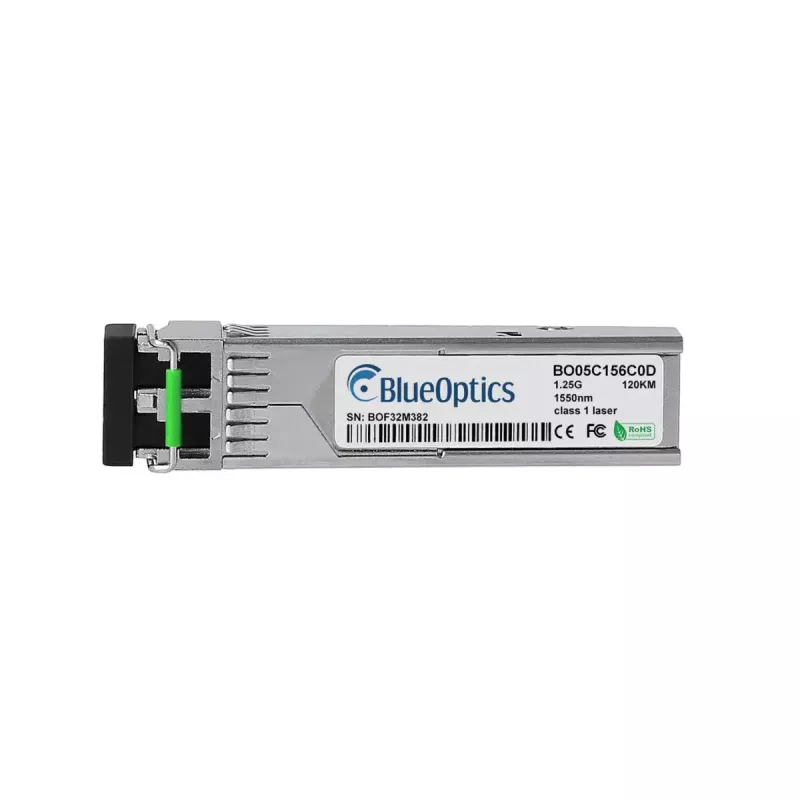

SFP raidītāja modulis BlueOptics SFP-GD-EZX-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-GD-EZX-BO ir SFP optiskās šķiedras raidītāja modulis, kas paredzēts viena režīma savienojumiem ar nominālo datu pārraides ātrumu 1250 Mbit/s un optisko viļņa garumu 1550 nm. Modulis izmanto LC duplekso saskarni un ir paredzēts lietošanai tīkla iekārtās, kas pieņem standarta SFP formas faktora raidītājus. Tas darbojas no 3,3 V barošanas avota, tam ir kompakts sudraba korpuss un viegla konstrukcija, aptuveni 3 g, padarot to piemērotu blīvām instalācijām un standarta SFP slotiem.

Priekšrocības

Šis SFP raidītājs atbalsta tālsatiksmes viena režīma pārraidi un atbilst nozares MSA formas faktora un elektriskajām prasībām, nodrošinot vienkāršu savietojamību ar daudziem slēdžiem, maršrutētājiem un glabāšanas platformām, kas pieņem standarta SFP moduļus. Modulis nodrošina vienlaicīgu raidīšanas un uztveršanas spēju, izmantojot LC dupleksos savienojumus, zema patēriņa darbību pie 3,3 V un kompaktu, vieglu metāla korpusu. Izgatavots, izmantojot augstas kvalitātes optoelektroniskās sastāvdaļas un atbalstot digitālo diagnostiku, ja to atbalsta resursdatora aparatūra, tas ir piemērots nepārtrauktai darbībai punkts-punkts optiskajos savienojumos.

Piemērots

• 1000BASE-ZX viena režīma optiskās šķiedras Ethernet savienojumiem
• Tālsatiksmes optisko šķiedru savienojumiem starp slēdžiem un maršrutētājiem
• Starpsavienojumiem glabāšanas sistēmām un agregācijas ierīcēm
• Vidēm, kurās nepieciešama zema EMI optiskā pārraide

Galvenās specifikācijas

• Saskarnes veids: SFP (LC dupleksais)
• Nominālais datu pārraides ātrums: 1250 Mbit/s
• Optiskais viļņa garums: 1550 nm
• Šķiedras veids: viena režīma šķiedra
• Barošanas spriegums: 3,3 V
• Krāsa: sudraba
• Svars: ~3 g

Kā lietot

Ievietojiet BlueOptics SFP-GD-EZX-BO brīvā SFP pieslēgvietā saderīgā tīkla iekārtā un pārliecinieties, ka modulis ir pilnībā ievietots, līdz tas nofiksējas. Pievienojiet LC dupleksos viena režīma savienotājkabeļus raidīšanas un uztveršanas pieslēgvietām saskaņā ar ierīces dokumentāciju, ievērojot pareizu šķiedras polaritāti. Pārbaudiet, vai resursdatora ierīce atpazīst raidītāju un vai savienojuma parametri (ātrums un dupleksais režīms) ir atbilstoši iestatīti. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai pārraugiet diagnostikas kanālus, izmantojot ierīces pārvaldības saskarni, lai skatītu reāllaika optiskos un elektriskos parametrus.

Ieteikumi

Uzstādiet un noņemiet raidītāju, ja iespējams, ar izslēgtu iekārtu, vai ievērojiet pārdevēja karstās nomaiņas procedūras. Izmantojiet kvalitatīvus viena režīma LC savienotājkabeļus un uzturiet pareizu šķiedru tīrību, lai saglabātu optisko veiktspēju. Pārliecinieties, ka resursdatora ierīces programmaparatūra vai draiveris atbalsta trešo pušu SFP moduļus, un, ja nepieciešami tālsatiksmes savienojumi, pārbaudiet, vai savienojuma budžets un optisko zudumu budžets atbilst izvēlētajam šķiedru maršrutam.
