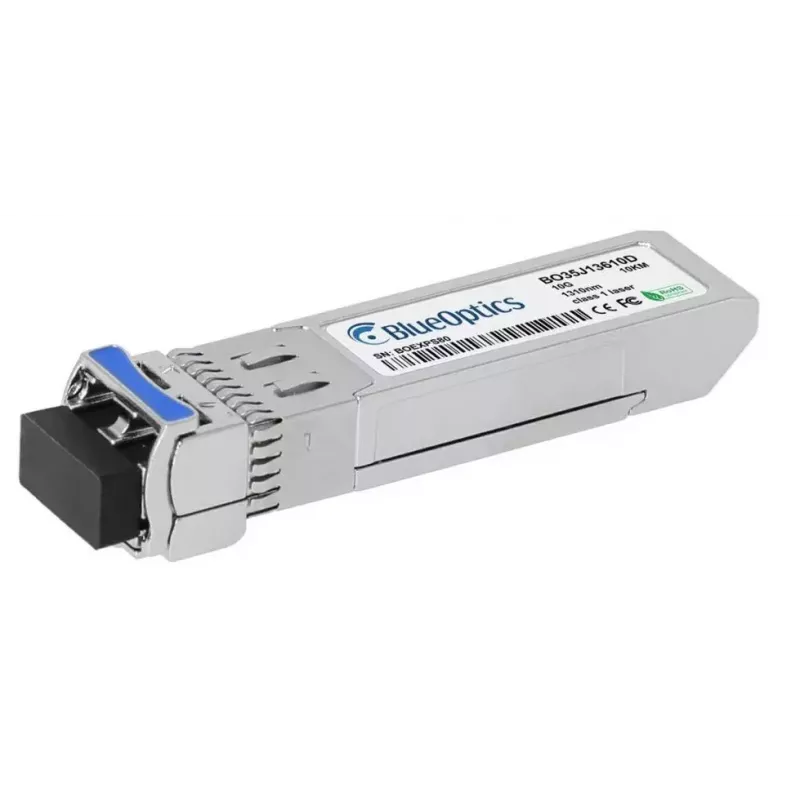

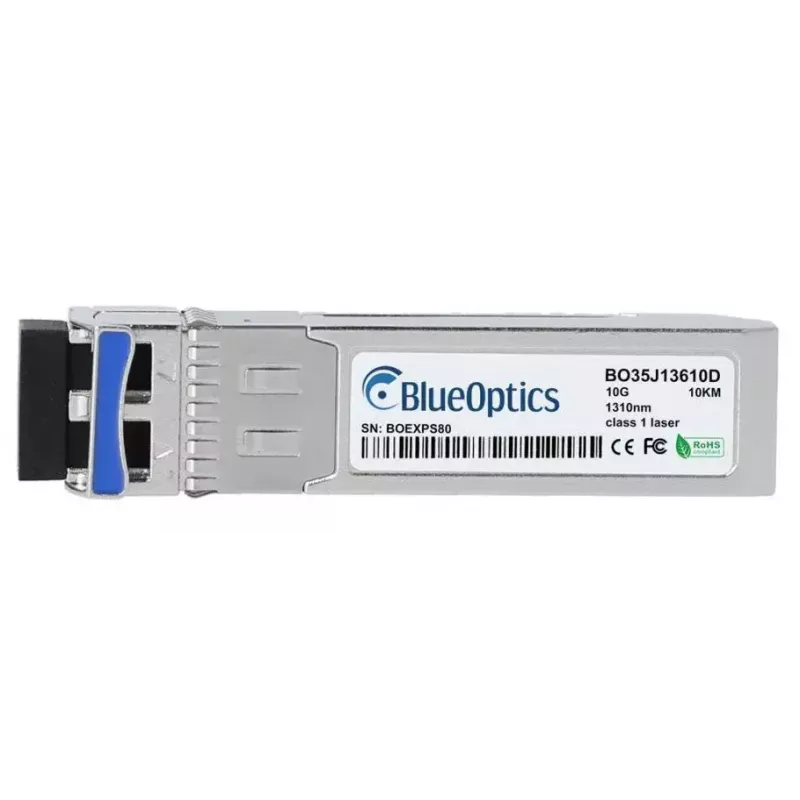

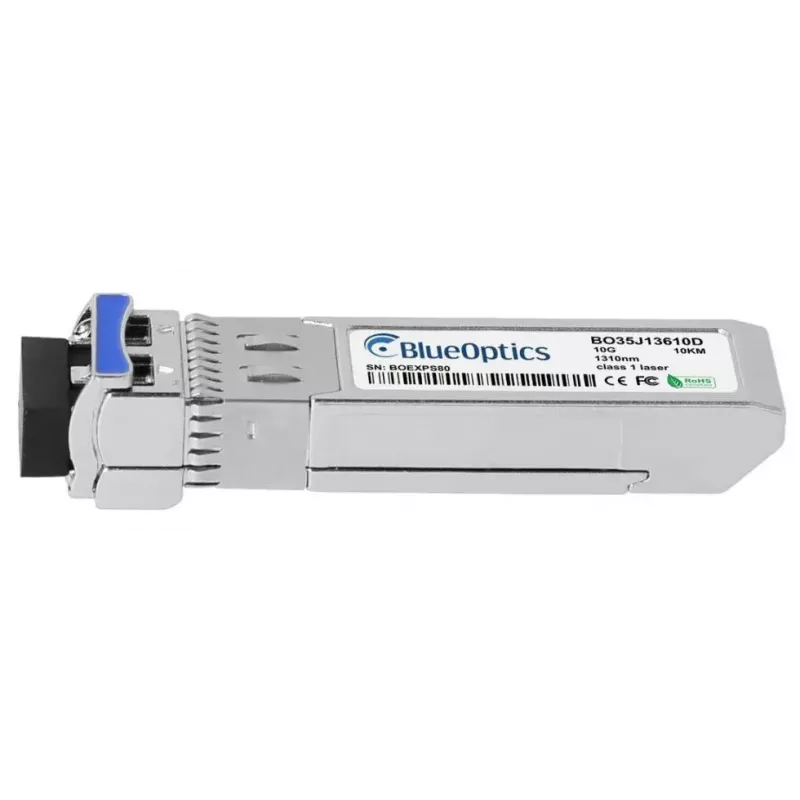

SFP+ raidītāja-uztvērēja modulis BlueOptics 930-9O000-0000-343 10000 Mbit/s

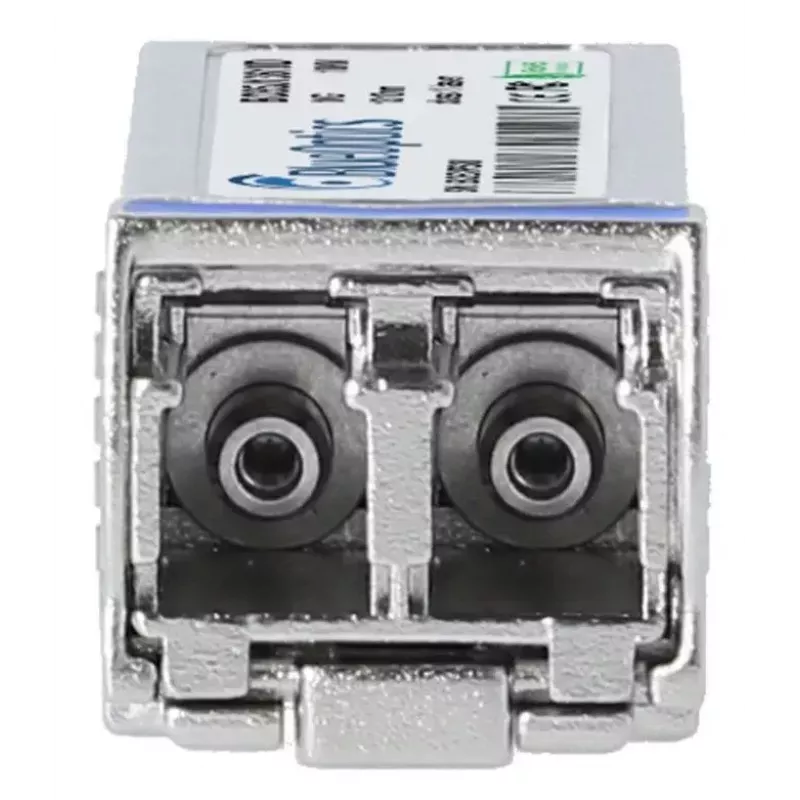

BlueOptics 930-9O000-0000-343 SFP+ raidītāja-uztvērēja modulis ir kompakts, MSA standartiem atbilstošs optiskais interfeiss, kas paredzēts ātrgaitas vienmoda šķiedru savienojumiem. Atbalstot maksimālo datu pārraides ātrumu 10000 Mbit/s un optisko sasniedzamību līdz 10 000 m, šis modulis izmanto LC (UPC) dupleksos savienotājus un darbojas ar barošanas spriegumu 3,3 V. Raidītājs-uztvērējs izmanto 10GBASE-LR optiku ar 1310 nm raidītāju un uztvērēju, nodrošinot vienlaicīgu sūtīšanu un saņemšanu pa atsevišķām šķiedrām. Tā sudraba krāsas korpuss un vieglais dizains padara to piemērotu uzstādīšanai komutatoros, maršrutētājos, uzglabāšanas sistēmās un citās tīkla iekārtās, kas pieņem SFP+ moduļus.

Priekšrocības

Modulis ir būvēts atbilstoši MSA standartiem, lai nodrošinātu elektrisko, mehānisko un funkcionālo savietojamību ar plašu aparatūras platformu klāstu. Tas atbalsta izplatītus protokolus, piemēram, Ethernet un Fibre Channel over Ethernet ar ātrumu līdz 10 Gbit/s, un nodrošina liela attāluma vienmoda darbību mugurkaula vai universitātes pilsētiņas savienojumiem. Komponenti ir atlasīti, lai nodrošinātu stabilu optisko veiktspēju un ilgu darbības laiku, un modulis atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) barošanas sprieguma, lāzera strāvas, raidītāja jaudas, uztvērēja jaudas un temperatūras attālinātai uzraudzībai, ja to izmanto saderīgā resursdatora iekārtā.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SFP+ moduli saderīgā SFP+ pieslēgvietā resursdatora ierīcē, ievērojot ražotāja karstās pieslēgšanas procedūras. Pārliecinieties, vai resursdatora programmaparatūra vai draiveris atbalsta trešo pušu SFP+ moduļus un vai uztverošā iekārta atbalsta DDM/DOM, ja nepieciešama diagnostika. Pievienojiet LC dupleksos vienmoda šķiedru savienotājkabeļus Tx un Rx pieslēgvietām, ievērojot pareizo polaritāti. Pēc ievietošanas un savienojuma pārrunām pārbaudiet savienojuma statusu resursdatora pārvaldības saskarnē un, ja pieejams, uzraugiet optiskos parametrus, izmantojot DDM.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet vienmoda LC (UPC) savienotājkabeļus un ievērojiet resursdatora ražotāja ieteikumus par trešo pušu optikas savietojamību. Uzturiet šķiedru savienotājus tīrus un droši nostiprinātus, izvairieties no asiem līkumiem šķiedru trasējumos un pārbaudiet savienojuma rezerves, izmantojot DDM rādījumus. Ieviešot ražošanas tīklos, pirms liela mēroga ieviešanas validējiet savietojamību ar paraugu.
