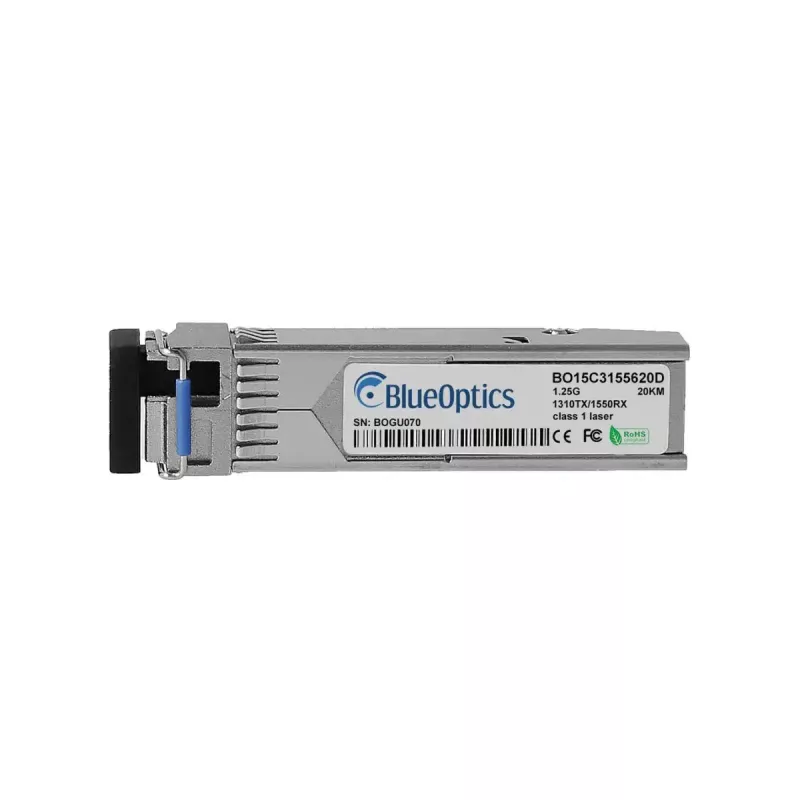

SFP raidītājmodulis BlueOptics SFPGLX20B13-w-BO 1250 Mbit/s

BlueOptics SFPGLX20B13-w-BO ir SFP optiskās šķiedras raidītājmodulis, kas paredzēts 1,25 Gbit/s (1250 Mbit/s) savienojumiem. Modulim ir SFP saskarne, sudraba krāsas korpuss un neliels svars – aptuveni 20 g. Tas nodrošina vienmoda optisko savienojumu ar LC-Simplex pieslēgumu un atbilst MSA mehāniskajām un elektriskajām specifikācijām, lai nodrošinātu savietojamību ar saderīgu tīkla aprīkojumu.

Priekšrocības

Modulis atbalsta datu pārraides ātrumu līdz 1250 Mbit/s un ir izgatavots atbilstoši MSA SFP standartiem, nodrošinot plašu savietojamību ar komutatoriem, maršrutētājiem un atmiņas saskarnēm, kas pieņem SFP raidītājmoduļus. Tā vienmoda LC-Simplex optiskā saskarne nodrošina punktu-punktu pārraidi lielos attālumos ar noturību pret elektromagnētiskiem traucējumiem. Kompaktais SFP formas faktors un nelielais svars padara to piemērotu augsta blīvuma instalācijām un ērtai karstās nomaiņas veikšanai.

Piemērots

• 1 Gbit Ethernet un saderīgiem ātrgaitas optiskajiem savienojumiem
• Komutatoru-komutatoru, komutatoru-maršrutētāju un komutatoru-raidītājmoduļu optiskās šķiedras savienojumiem
• Garām vienmoda optiskās šķiedras līnijām (līdz desmitiem kilometru, izmantojot atbilstošu šķiedru un galapunktus)
• Vidēm, kur nepieciešama pret EMI noturīga optiskā pārraide

Galvenās specifikācijas

• Saskarnes veids: SFP (Small Form-Factor Pluggable)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Optiskā šķiedra: vienmoda
• Savienotājs: LC Simplex
• Formas faktors: SFP karsti pievienojams modulis
• Krāsa / korpuss: sudraba metāla korpuss
• Svars: aptuveni 0,02 kg

Lietošana

Uzstādiet BlueOptics SFPGLX20B13-w-BO, ievietojot to saderīga komutatora, maršrutētāja vai multivides pārveidotāja SFP portā, kamēr resursdators ir ieslēgts, vai arī apkopes logos saskaņā ar aprīkojuma vadlīnijām. Pievienojiet vienmoda LC pārlāpījuma kabeli LC-Simplex savienotājam un novadiet šķiedru līdz atbilstošajam attālajam raidītājmodulim. Pārbaudiet savienojuma statusu resursdatorā un apstipriniet, ka SFP ir atpazīts un darbojas ar paredzēto datu pārraides ātrumu. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai pārbaudiet diagnostikas nolasījumus, lai uzraudzītu tādus parametrus kā optiskā jauda un temperatūra.

Ieteikumi

Izmantojiet atbilstošus vienmoda LC pārlāpījuma vadus un pirms savienošanas pārliecinieties, ka savienotāji ir tīri. Apstipriniet, ka resursdatora aprīkojums atbalsta SFP moduļus ar DDM/DOM, ja nepieciešama reāllaika diagnostika. Garām līnijām pārbaudiet viļņa garuma un raidītājmoduļa tipa savietojamību abos šķiedras galos. Ievērojiet ESD apstrādes procedūras, ievietojot vai izņemot moduli, un skatiet tīkla ierīces rokasgrāmatu, lai iegūtu specifiskas savietojamības piezīmes.
