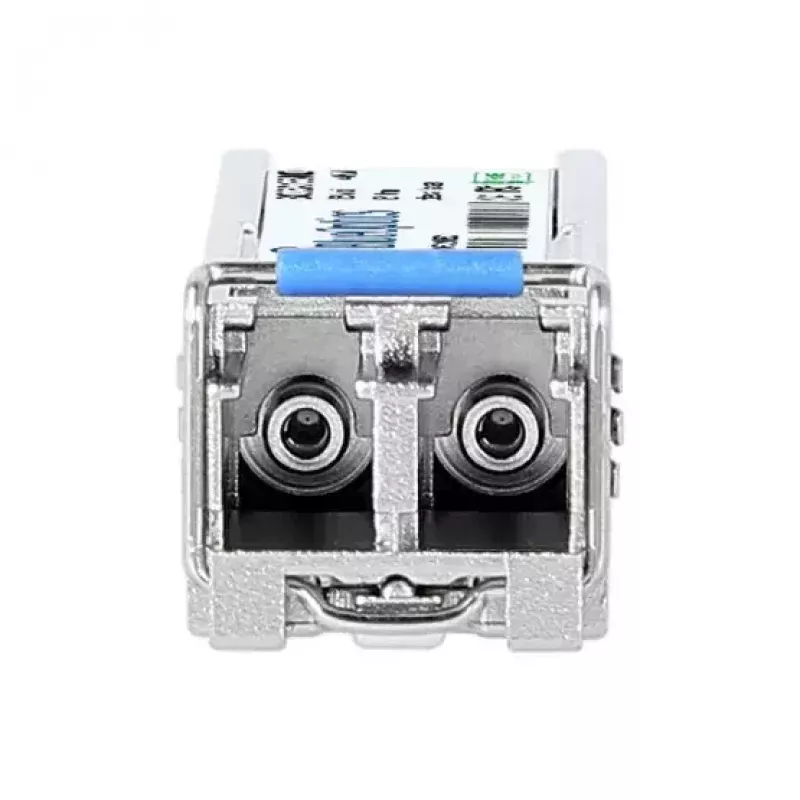

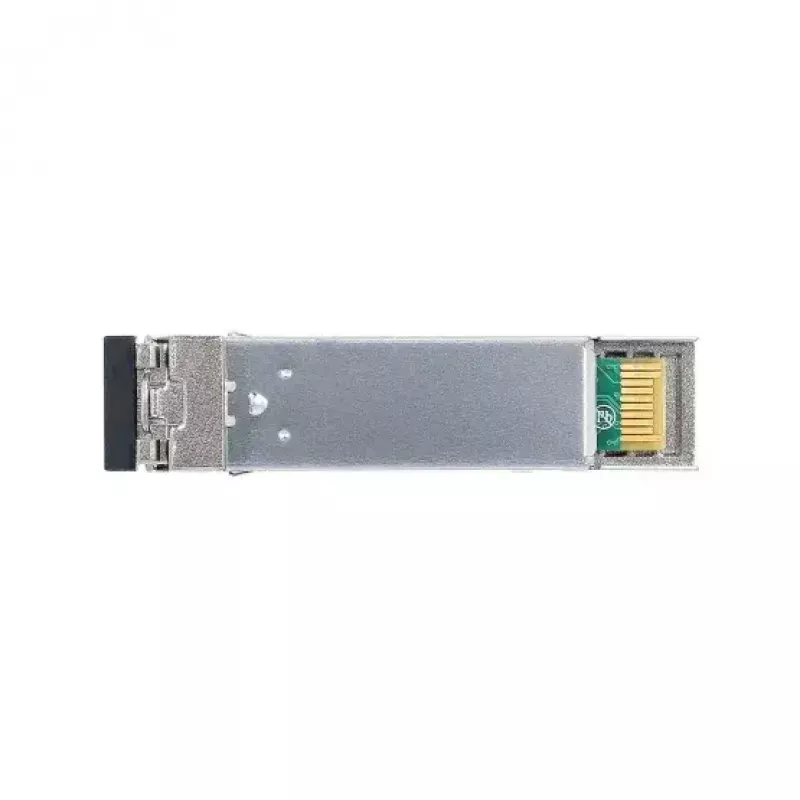

SFP raidītājs BlueOptics AFCT-5765NPZ-BO 155 Mbit/s 1310 nm

BlueOptics AFCT-5765NPZ-BO ir SFP šķiedras optikas raidītājs, kas paredzēts vienmoda savienojumiem ar nominālo datu pārraides ātrumu līdz 155 Mbit/s un darba viļņa garumu 1310 nm. Modulim ir LC divkāršs savienotājs, metāla korpuss un tas ir izgatavots atbilstoši MSA SFP formas faktora standartiem. Tas atbalsta tālsatiksmes 100BASE-LH klases pārraidi pa vienmoda šķiedru un atbilst CE, FCC un RoHS noteikumiem. Ar MTBF 1 000 000 stundu un atbalstu digitālajai diagnostikai (DDM/DOM), ja resursdatora sistēma nodrošina saskarni, šis raidītājs ir paredzēts uzticamiem šķiedras savienojumiem tīkla iekārtās, kas pieņem SFP moduļus.

Priekšrocības

Raidītājs nodrošina saderību ar parastajām SFP bāzētajām tīkla ierīcēm, izmantojot MSA atbilstošas mehāniskās un elektriskās saskarnes. Tas apvieno metāla korpusu mehāniskai izturībai ar specifikāciju, kas vērsta uz tālsatiksmes vienmoda pārraidi 1310 nm. Sertifikācija atbilstoši CE, FCC un RoHS nodrošina, ka tas atbilst pamata normatīvajām un vides drošības prasībām, un augstais MTBF rādītājs norāda uz ilgu paredzamo kalpošanas laiku. Ja resursdators to atbalsta, DDM/DOM ļauj attālināti uzraudzīt galvenos optiskos un elektriskos parametrus, vienkāršojot apkopi un kļūdu atrašanu.

Piemērots

• Vienmoda šķiedras savienojumiem starp slēdžiem, maršrutētājiem un krātuvju sistēmām
• Tālsatiksmes Ethernet savienojumiem līdz standarta 100BASE-LH attālumiem (parasti līdz 40 km ar atbilstošu šķiedru)
• Vidēm, kur nepieciešami SFP formas faktora raidītāji ar DDM atbalstu
• Esošo SFP 1310 nm raidītāju nomaiņai vai jaunināšanai saderīgā aparatūrā

Galvenās specifikācijas

• Saskarnes tips: SFP (MSA atbilstošs)
• Nominālais datu pārraides ātrums: līdz 155 Mbit/s (100BASE-LH klase)
• Darba viļņa garums: 1310 nm
• Šķiedras tips: vienmoda
• Savienotājs: LC divkāršs
• Tipiskais sasniedzamais attālums: līdz standarta 100BASE-LH attālumiem (nozares prakse līdz ~40 km atkarībā no šķiedras un rezerves)
• Korpuss: metāla
• Digitālā diagnostika: DDM/DOM (ja atbalsta resursdatora aparatūra)
• Sertifikāti: CE, FCC, RoHS
• MTBF: 1 000 000 stundu
• Darba temperatūras diapazons: rūpnieciskā/standarta klase (precīzus ierobežojumus skatīt resursdatora/ierīces specifikācijās)

Kā lietot

Instalējiet BlueOptics AFCT-5765NPZ-BO jebkurā tīkla ierīcē, kas pieņem SFP moduļus un atbalsta nepieciešamo pārraides klasi. Pārliecinieties, ka resursdatora ierīce ir izslēgta vai ievērojiet pārdevēja karstās nomaiņas procedūru SFP ievietošanai un izņemšanai. Izmantojiet LC divkāršus vienmoda savienojuma kabeļus, lai savienotu raidītāju ar attālo gala punktu; ievērojiet pareizu TX/RX savienošanu. Ja nepieciešama DDM/DOM uzraudzība, pārliecinieties, ka resursdatora sistēma atklāj diagnostikas reģistrus, un izmantojiet ierīces pārvaldības saskarni, lai nolasītu optiskās jaudas, nobīdes strāvas, barošanas sprieguma un temperatūras vērtības. Pārbaudiet savienojuma parametrus un šķiedras vājinājumu, lai nodrošinātu paredzamo sasniedzamību un signāla rezervi.

Ieteikumi

Izmantojiet atbilstošas kvalitātes un garuma vienmoda LC divkāršus savienojuma kabeļus tālsatiksmes savienojumiem, uzturiet savienotāju gala virsmas tīras un pirms izvietošanas pārbaudiet saderību ar resursdatora aparatūru. Attālinātai uzraudzībai iespējojiet DDM/DOM tikai tad, ja to atbalsta ierīce, lai iegūtu reāllaika diagnostiku. Ievērojiet ražotāja norādījumus par ESD aizsardzību un ievietošanu/izņemšanu, lai saglabātu moduļa kalpošanas laiku.
