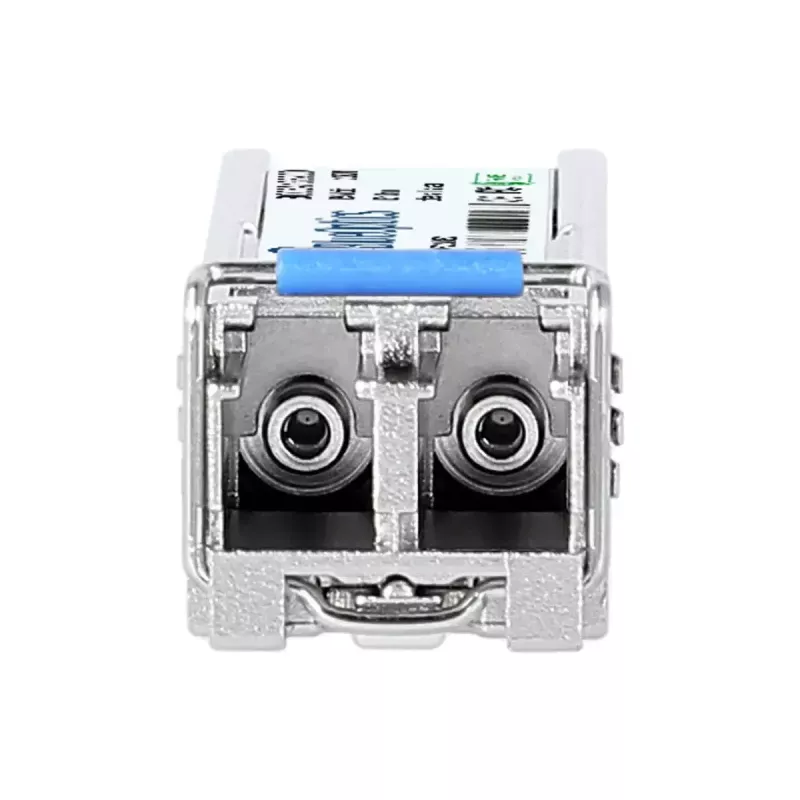

SFP raidītājs BlueOptics USFP-03/S1-D-R-BO 155 Mbit/s 1310 nm

BlueOptics USFP-03/S1-D-R-BO ir maza izmēra šķiedras optikas SFP raidītājs, kas paredzēts vienmoda savienojumiem ar nominālo viļņa garumu 1310 nm un maksimālo datu pārraides ātrumu 155 Mbit/s. Modulis ir ievietots metāla korpusā, sver aptuveni 20 g, izmanto LC duplekso savienotāju un atbalsta optiskās pārraides attālumus līdz 20 km. Tas atbilst MSA SFP mehāniskajiem formas faktoriem un ir paredzēts lietošanai saderīgā tīkla iekārtā, kas pieņem 100BASE-LX raidītājus.

Priekšrocības

Raidītāja metāla korpuss nodrošina mehānisku izturību un uzticamu siltuma izkliedi, savukārt LC dupleksā saskarne ļauj vienlaikus pārraidīt un saņemt kanālus pa vienmoda šķiedru. Atbalsts 1310 nm viļņa garumam un 20 km diapazonam padara moduli piemērotu pilsētas un universitātes pilsētiņas šķiedru līnijām. Modulis ir izstrādāts, lai atbilstu MSA standartiem formas faktora un saskarnes saderības ziņā, un ietver standarta diagnostikas atbalstu, ja to izmanto iekārtā, kas nodrošina digitālās diagnostikas uzraudzību (DDM/DOM).

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP raidītāju saderīgā SFP portā slēdžā, maršrutētājā vai mediju pārveidotājā, kamēr ierīce ir izslēgta vai ievērojot ierīces ražotāja karstās pieslēgšanas norādījumus. Pievienojiet LC dupleksos vienmoda savienojuma kabeļus, nodrošinot pareizu raidīšanas un uztveršanas izlīdzināšanu katrā galā. Ja jūsu ierīce atbalsta digitālās diagnostikas uzraudzību (DDM/DOM), iespējojiet vai nolasiet diagnostiku, izmantojot ierīces pārvaldības saskarni, lai uzraudzītu tādus parametrus kā barošanas spriegums, lāzera nobīdes strāva, optiskā izejas un uztvertā jauda un temperatūra. Konfigurējiet savienotās saskarnes tīkla ierīcēs atbilstoši tīkla projektam un ātruma/dupleksa iestatījumiem, kas nepieciešami 100BASE-LX savienojumiem.

Ieteikumi

Izmantojiet atbilstošas kvalitātes vienmoda LC dupleksās šķiedras savienojuma auklas ar zemu ievietošanas zudumu, pirms savienošanas pārliecinieties par savienotāju tīrību un pārbaudiet saderību ar jūsu ierīces aparatūru. Lai nodrošinātu uzticamu ilgtermiņa darbību, ievērojiet ražotāja norādījumus par elektrostatiski jutīgu ierīču apstrādi un darbiniet raidītāju ieteicamajā temperatūras un jaudas diapazonā. Uzraugot savienojuma veselību, paļaujieties uz DDM/DOM datiem, ja tie ir pieejami, un glabājiet rezerves moduļus kritiskajiem ceļiem, lai samazinātu dīkstāves laiku.
