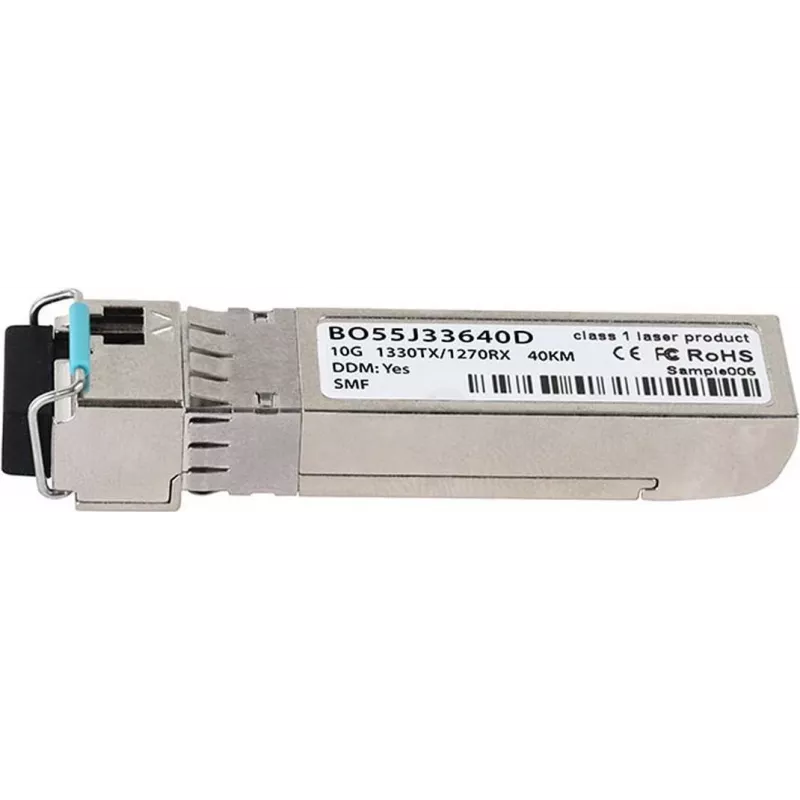

SFP+ raidītājs CBO SFP-10G-BX-D-40KM-DE-BO 10 Gbit/s vientīkla LC divvirzienu 40 km

CBO SFP-10G-BX-D-40KM-DE-BO ir SFP+ optiskais raidītājs, kas paredzēts 10 Gbit/s datu pārraidei pa vientīkla šķiedru ar LC savienotāju. Modulis atbalsta divvirzienu (BX-D) darbību, ļaujot atsevišķiem raidīšanas un saņemšanas viļņu garumiem pārnest duplekso datplūsmu pa vienu šķiedru pāri. Tas paredzēts uzstādīšanai komutatoros, maršrutētājos un telekomunikāciju iekārtās, kurām nepieciešamas kompaktas, karsti maināmas 10G augšupsaites un tālsasniedzamības savienojamība līdz 40 km.

Priekšrocības

Raidītājs nodrošina 10 Gbit/s līnijas ātruma veiktspēju ar zemu enerģijas patēriņu SFP+ formas faktorā, kas piemērots blīvai uzstādīšanai. Divvirzienu BX-D konstrukcija samazina šķiedru infrastruktūras vajadzības, izmantojot vienu šķiedru pāri dupleksajiem savienojumiem. LC savienotājs nodrošina savietojamību ar standarta vientīkla šķiedru kabeļiem, savukārt moduļa karsti maināmā spēja ļauj nomainīt vai uzlabot, neizslēdzot iekārtu. Optiskā konstrukcija atbalsta uzticamus savienojumus līdz 40 km attālumā, ja tiek izmantota atbilstoša vientīkla šķiedra un tīkla iekārtas.

Piemērots

• 10G augšupsaitēm starp piekļuves komutatoriem un agregācijas/kodola komutatoriem pa vientīkla šķiedru
• Tālsasniedzamības punkts-punkts savienojumiem datu centru un pilsētiņu tīklos
• Telekomunikāciju un pakalpojumu sniedzēju saskarnēm, kurām nepieciešamas kompaktas, karsti maināmas optikas
• Maršrutētāju un komutatoru paplašināšanas portiem, kur BX divvirzienu darbība samazina šķiedru kabeļu izmantošanu

Galvenās specifikācijas

• Datu pārraides ātrums: 10 Gbit/s
• Šķiedras tips: vientīkla
• Savienotājs: LC dupleksais (divvirzienu pa vienu šķiedru pāri)
• Pārraides režīms: divvirzienu (BX-D), atsevišķi TX/RX viļņu garumi
• Maksimālā sasniedzamība: līdz 40 km (izmantojot atbilstošu vientīkla šķiedru)
• Formas faktors: SFP+
• Karsti maināms: jā

Lietošana

Ievietojiet SFP+ raidītāju saderīgā SFP+ slotā savā komutatorā, maršrutētājā vai optiskajā ierīcē, pārliecinoties, ka modulis ir pilnībā ievietots un nofiksēts. Pievienojiet vientīkla šķiedru, izmantojot LC savienotājus, ievērojot pareizu raidīšanas/saņemšanas orientāciju divvirzienu darbībai. Pēc fiziskas uzstādīšanas pārbaudiet savienojuma statusu un ātrumu, izmantojot resursiekārtas pārvaldības saskarnes, un pārraugiet optiskos līmeņus. Izmantojiet atbilstošu šķiedru sazarojumu un tīrības praksi, lai izvairītos no signāla zudumiem; nepieciešamības gadījumā pirms savienošanas notīriet LC savienotājus.

Ieteikumi

Izmantojiet vientīkla šķiedru ar atbilstošām vājinājuma un dispersijas īpašībām 40 km savienojumiem un pārliecinieties par saderīgu viļņu garumu atbalstu abos savienojuma galos. Apstipriniet, ka jūsu tīkla iekārtas atbalsta SFP+ optikas un divvirzienu BX-D moduļus. Uzturiet savienotāju tīrību un nodrošiniet drošu šķiedru maršrutēšanu, lai izvairītos no liekuma zudumiem; skatiet iekārtas dokumentāciju par jebkādām pārdevēja specifiskām konfigurācijas vai savietojamības piezīmēm.
