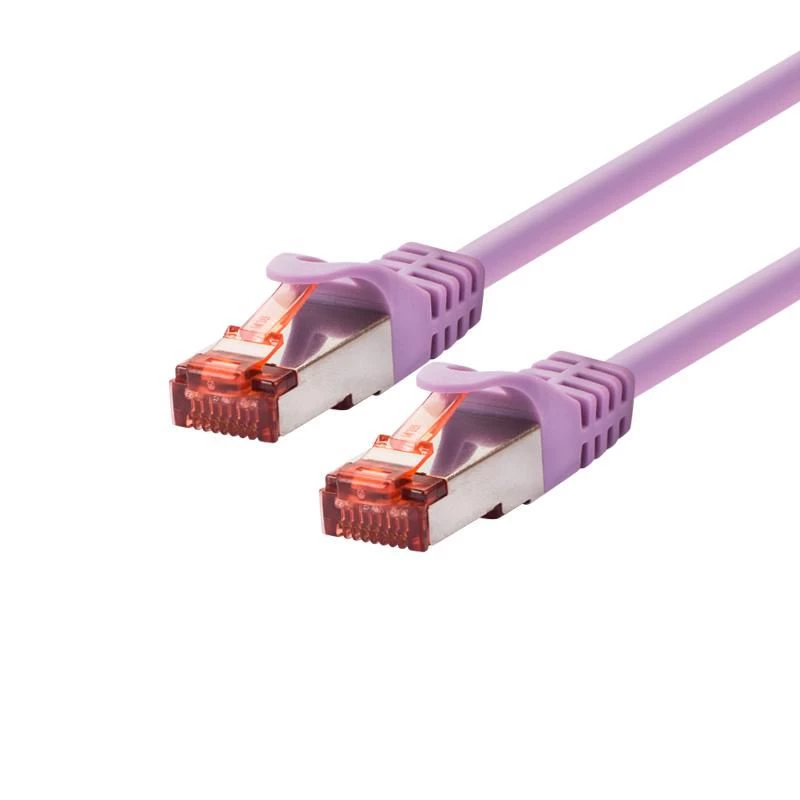

Tīkla kabelis LOGON TCF66F250V Cat6a F/UTP (FTP) 25 m violets RJ-45–RJ-45

LOGON TCF66F250V Cat6a F/UTP (FTP) 25 m violets RJ-45–RJ-45 ir 25 metru Ethernet komutācijas kabelis, kas paredzēts strukturētai kabeļu sistēmai un LAN savienojumiem. Atbilst Cat6a veiktspējas prasībām, kabelim ir folijas ekranējums ap visiem pāriem (F/UTP / FTP) un ekranēti RJ-45 savienotāji abos galos. Tas ir paredzēts ātrgaitas vietējiem tīkliem un atbalsta lielāku joslas platumu un uzlabotu trokšņu slāpēšanu, kas piemērota 10 Gigabit Ethernet īsiem līdz vidējiem attālumiem.

Priekšrocības

Folijas ekranētā konstrukcija samazina elektromagnētiskos traucējumus un pārejas vājinājumu, uzlabojot signāla integritāti vidēs ar vairākiem kabeļiem vai tuvumā esošām elektriskām ierīcēm. 26/7 vītās dzīslu konstrukcijas vadītāji nodrošina elastību maršrutēšanai caur plāksteru paneļiem un cauruļvadiem, saglabājot Ethernet standartiem nepieciešamo 100 omu pretestību. Divi ekranēti RJ-45 vīrišķie savienotāji nodrošina iezemētu, uzticamu savienojumu starp slēdžiem, serveriem, plāksteru paneļiem un tīkla ierīcēm. Violets apvalks atvieglo kabeļa identifikāciju vairāku kabeļu instalācijās.

Piemērots

• Plāksteru veidošanai starp tīkla slēdžiem un plāksteru paneļiem datu skapjos un serveru telpās
• Savienojumiem no tīkla aprīkojuma ar statīvā montētiem serveriem un krātuvi
• Īsiem līdz vidējiem 10 Gigabit Ethernet savienojumiem, kur priekšroka tiek dota ekranētai kabeļu sistēmai
• Vidēm ar mēreniem elektromagnētiskiem traucējumiem, kur nepieciešams folijas ekranējums

Galvenās specifikācijas

• Kategorija: Cat6a, F/UTP (FTP) — folijas ekranēts
• Garums: 25 m
• Vadītājs: 4 x 2 AWG 26/7, vītas dzīslas pāri
• Raksturīgā pretestība: 100 Ω
• Savienotāji: RJ-45 vīrišķais — ekranēts abos galos
• Apvalka materiāls: PVC
• Krāsa: Violets
• Standartu atbilstība: EIA/TIA 568 savienojumu shēma
• Uzstādīšana: Plug and play komutācijas kabelis

Lietošanas instrukcija

Pievienojiet vienu RJ-45 vīrišķo savienotāju tīkla ierīcei vai slēdža portam, bet otru — plāksteru panelim, serverim vai gala ierīcei. Pārliecinieties, vai savienotāji ir pilnībā ievietoti un aizfiksēti, lai nodrošinātu pareizu kontaktu. Maršrutējot kabeli, izvairieties no asiem līkumiem un ciešiem saišķiem; saglabājiet liekuma rādiusu atbilstoši ražotāja norādījumiem, lai saglabātu veiktspēju. Instalācijās, kur nepieciešama zemēšana, pārbaudiet, vai plāksteru paneļi un aprīkojuma statīvi nodrošina kopēju zemējumu ekrāna nepārtrauktībai.

Ieteikumi

Izmantojiet šo Cat6a F/UTP kabeli iekš-statīva un sānu starpsavienojumiem līdz 25 m, kur folijas ekranējums palīdz mazināt traucējumus. Izvairieties no maršrutēšanas gar augstsprieguma elektrolīnijām un saglabājiet atstarpi no spēcīgiem EMI avotiem. Glabājiet un rīkojieties ar kabeli, lai novērstu saliekšanos; nomainiet, ja ārējais apvalks ir bojāts.
