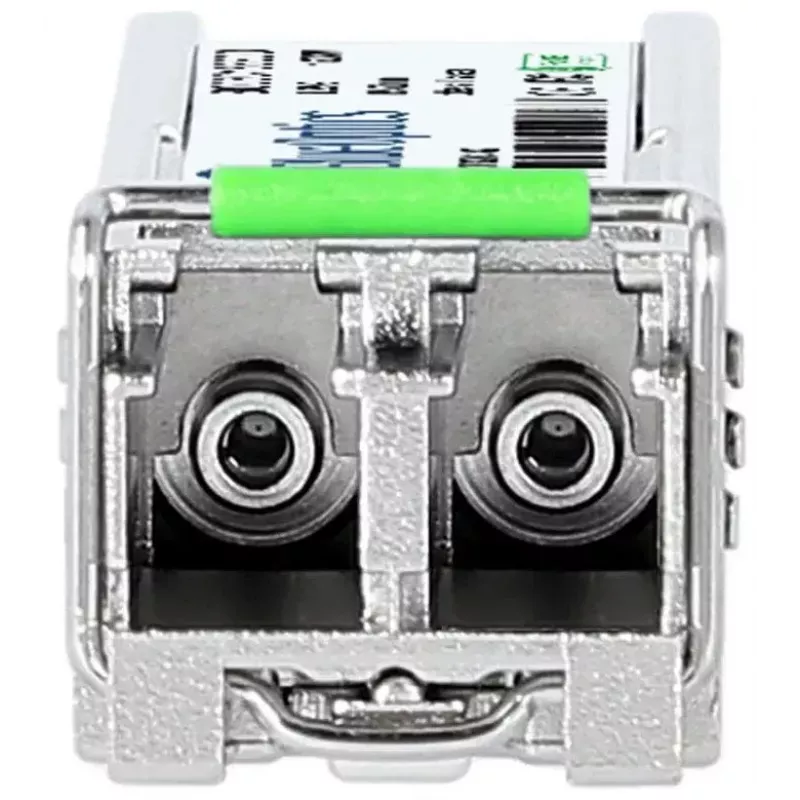

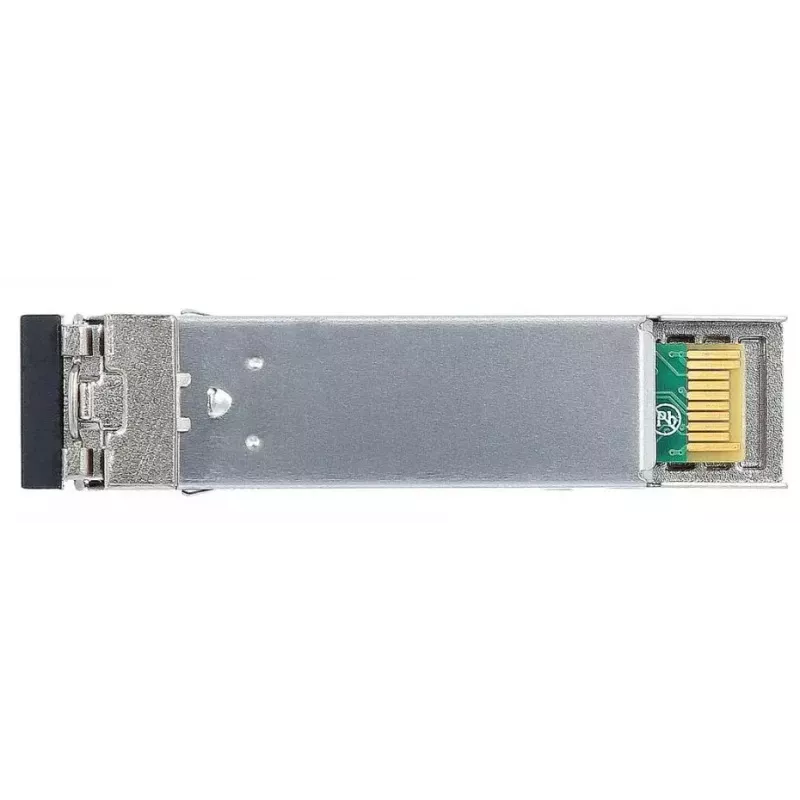

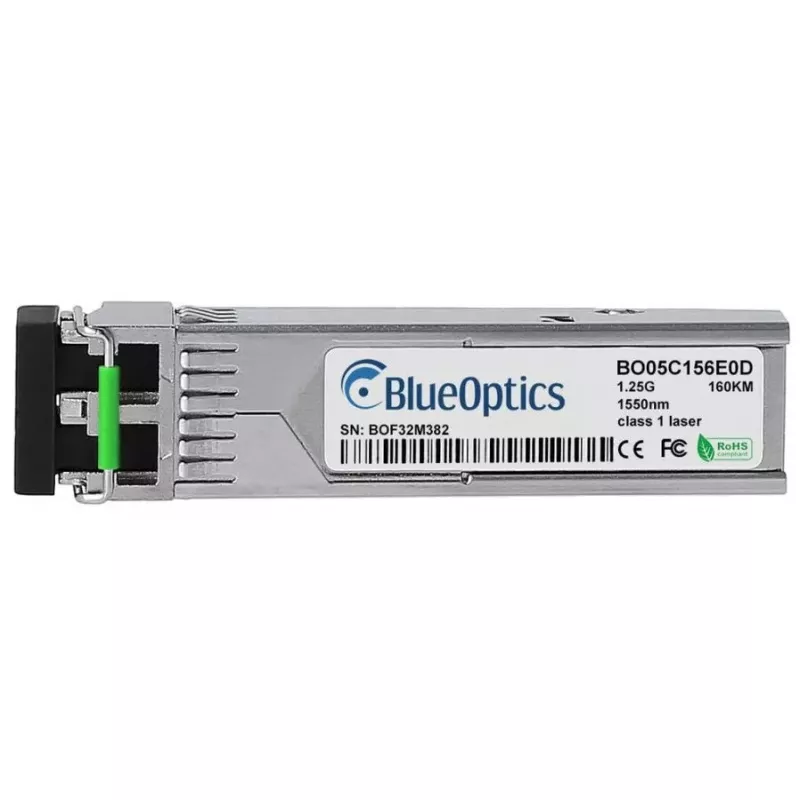

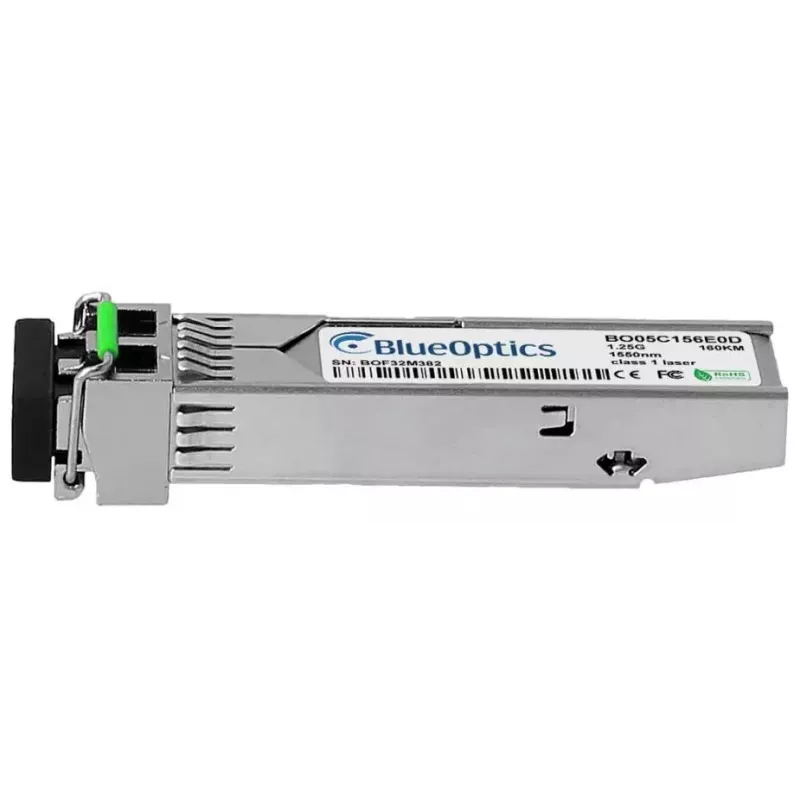

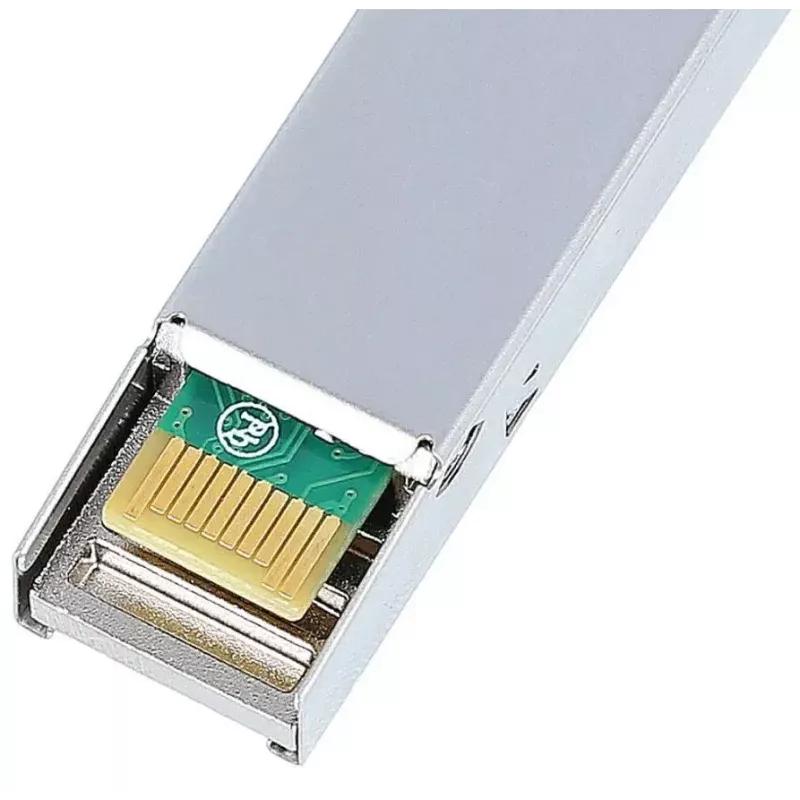

SFP raidītājuztvērēja modulis BlueOptics 942 119-001-BO 1250 Mbit/s Sudrabs

BlueOptics 942 119-001-BO SFP raidītājuztvērēja modulis ir kompakta šķiedras optikas saskarne, kas paredzēta vienmoda šķiedras savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis izmanto LC (UPC) duplekso savienotāju, tam ir sudraba korpuss un tas darbojas no 3,3 V barošanas avota. Ar maziem izmēriem (13,9 mm plats, 58,4 mm dziļš, 12,6 mm augsts) un vieglu svaru aptuveni 0,02 kg, šis SFP raidītājuztvērējs ir piemērots ievietošanai saderīgā tīkla iekārtā, kas atbalsta standarta SFP MSA moduļus un Hirschmann saderīgu 1000BASE-ZX funkcionalitāti.

Priekšrocības

Modulis atbalsta līdz 1250 Mbit/s pa vienmoda šķiedru un ir paredzēts liela attāluma pārraidei, ar maksimālo sasniedzamību līdz 160000 m piemērotos optiskos apstākļos. Tas nodrošina MSA atbilstošu mehānisku un elektrisku savietojamību un izmanto LC duplekso savienotāju vienlaicīgai pārraidei un uztveršanai pa atsevišķām šķiedrām. Kompaktais sudraba formas faktors un nozares standarta 3,3 V darbība padara raidītājuztvērēju piemērotu daudzām slēdžu, maršrutētāju un krātuvju platformām, kas pieņem Hirschmann saderīgu SFP optiku.

Piemērots

• Liela attāluma vienmoda šķiedras savienojumiem un mugurkaula pieslēgumiem
• SFP portu jaunināšanai vai nomaiņai slēdžos, maršrutētājos un krātuvju sistēmās, kas pieņem Hirschmann saderīgus 1000BASE-ZX moduļus
• Tīkla segmentiem, kam nepieciešamas LC (UPC) dupleksās saskarnes

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Maksimālais pārraides attālums: līdz 160000 m (vienmoda šķiedra, atkarībā no apstākļiem)
• Savienotāja tips: LC (UPC) duplekss
• Darba spriegums: 3,3 V
• Korpusa krāsa un materiāls: sudraba kompakts SFP formas faktors
• Izmēri (P×D×A): 13,9 × 58,4 × 12,6 mm
• Svars: aptuveni 0,02 kg

Kā lietot

Uzstādiet BlueOptics SFP raidītājuztvērēju tukšā SFP ligzdā saderīgā slēdžā, maršrutētājā vai krātuves ierīcē, kamēr ierīce ir izslēgta vai ievērojot ierīces karstās maiņas procedūru. Pievienojiet LC dupleksos vienmoda šķiedras kabeļus moduļa LC (UPC) portiem, nodrošinot pareizu Tx/Rx orientāciju. Pārbaudiet savienojuma statusu un konfigurāciju ierīcē un, ja atbalstīts, iespējojiet vai nolasiet digitālās diagnostikas uzraudzības (DDM/DOM) funkcijas, izmantojot ierīces pārvaldības saskarni, lai uzraudzītu tādus parametrus kā barošanas spriegums, optiskā jauda un temperatūra.

Ieteikumi

Izmantojiet vienmoda LC (UPC) šķiedras kabeļus un uzturiet tīrus savienotāju gala virsmas, lai nodrošinātu optimālu darbības rādiusu un signāla kvalitāti. Pārliecinieties, ka mērķa aparatūra atbalsta Hirschmann saderīgus 1000BASE-ZX SFP moduļus un jebkādas DDM/DOM funkcijas, kuras plānojat izmantot. Liela attāluma savienojumiem pārbaudiet šķiedras tipu, vājinājumu un visus līnijas komponentus (savienojumus, savienotājus, pastiprinātājus), lai sasniegtu vēlamo attālumu.
