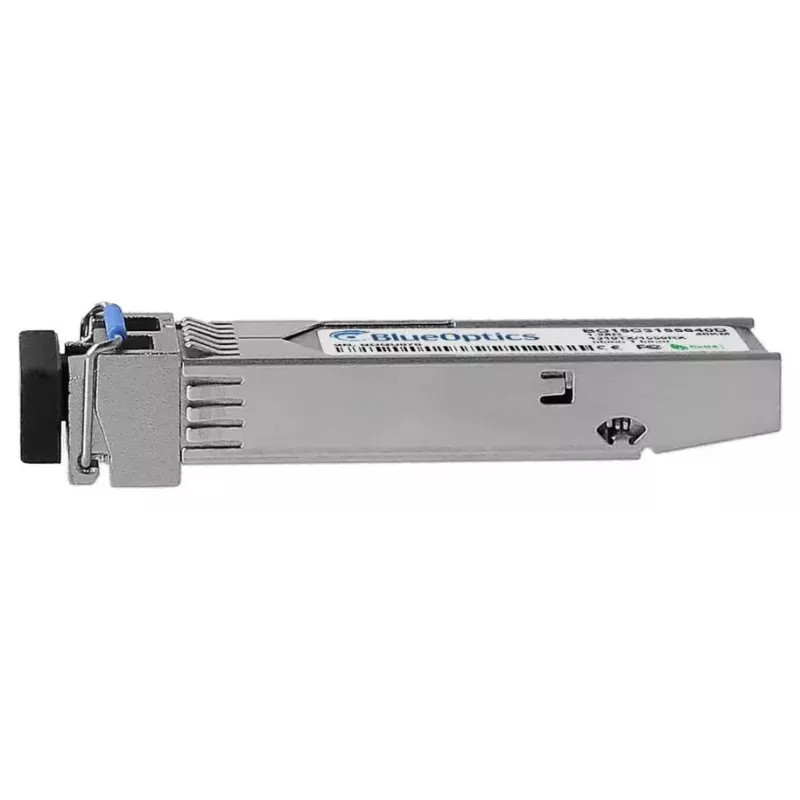

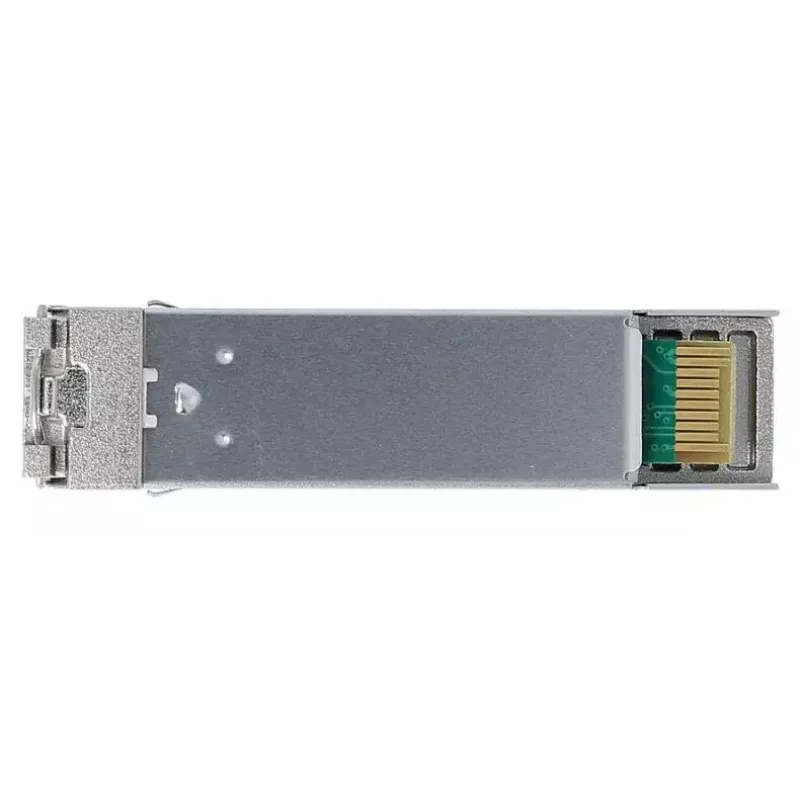

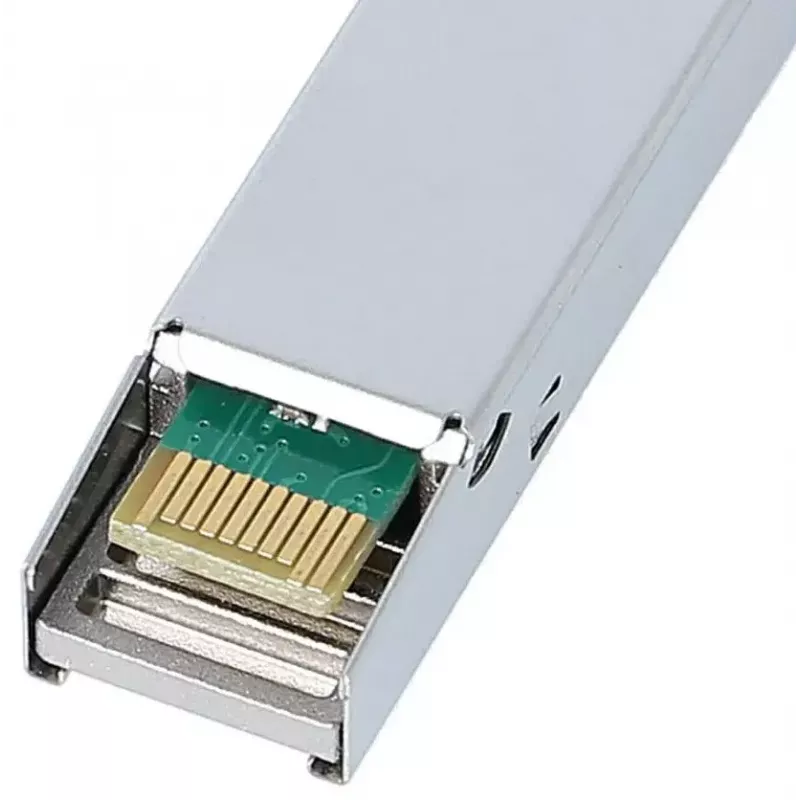

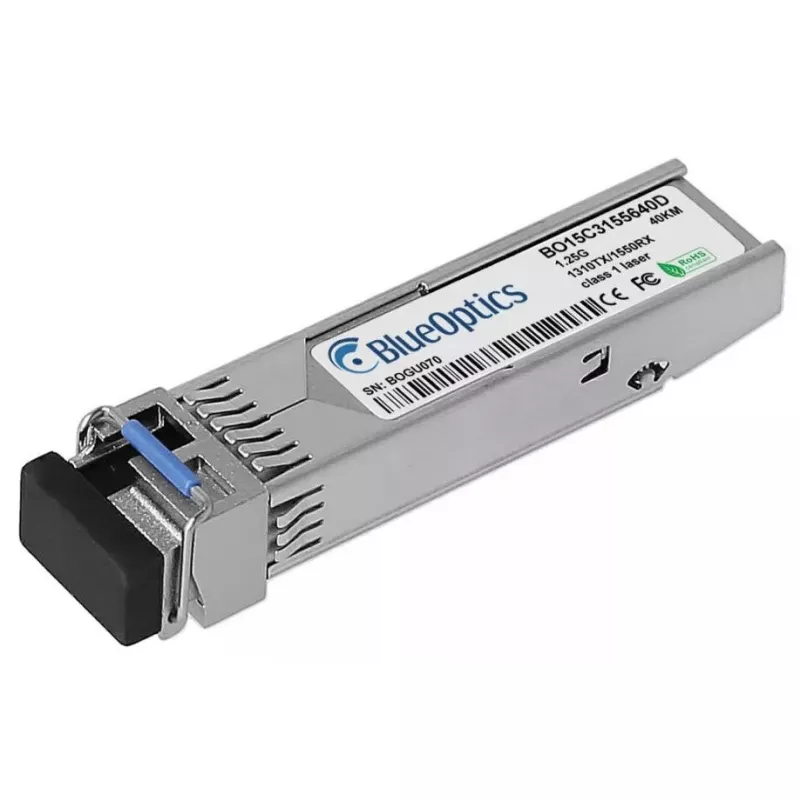

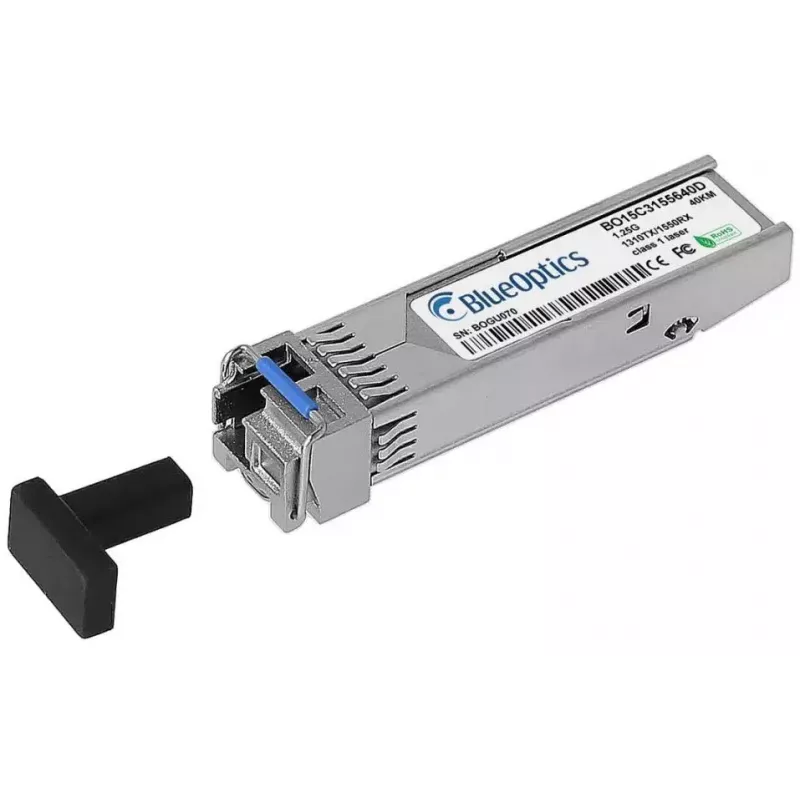

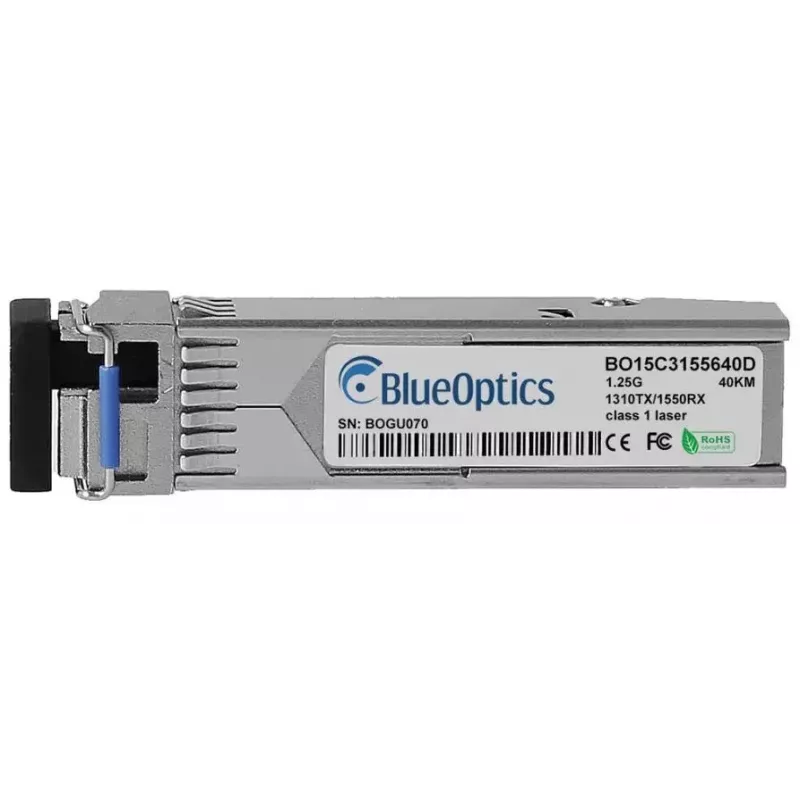

SFP raidītājuztvērēja modulis BlueOptics 942 208-001-BO 1250 Mbit/s Šķiedru optika

BlueOptics 942 208-001-BO SFP raidītājuztvērēja modulis ir vienmodas šķiedru optikas SFP, kas paredzēts 1000BASE-BX-U lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Tam ir LC (UPC) simplekss savienotājs un tas atbalsta punktveida optiskos savienojumus līdz 40 000 m. Modulis tiek piegādāts kompaktā SFP formfaktorā ar sudraba korpusu un darbojas no 3,3 V barošanas avota, padarot to saderīgu ar Hirschmann iekārtām un citām sistēmām, kas pieņem MSA atbilstošus SFP raidītājuztvērējus.

Priekšrocības

Modulis atbilst MSA specifikācijām un ir izstrādāts, lai nodrošinātu uzticamu optisko pārraidi lielos attālumos ar zemu elektromagnētisko traucējumu jutību. Tā LC simplekss savienotājs un vienas šķiedras divvirzienu dizains vienkāršo kabeļu ievilkšanu BX-U izvietojumos. Izmantojot rūpnieciskas kvalitātes optiskos un elektroniskos komponentus, raidītājuztvērējs nodrošina pagarinātu darbības mūžu un stabilu veiktspēju Ethernet, Fibre Channel over Ethernet vai SDH/SONET lietojumiem līdz 1,25 Gbit/s.

Piemērots

• Liela attāluma vienmodas šķiedru savienojumiem līdz 40 km
• 1000BASE-BX-U punktveida savienojumiem
• Slēdžiem, maršrutētājiem un uzglabāšanas sistēmām, kas atbalsta SFP moduļus
• Tīkla jauninājumiem, kuriem nepieciešami MSA atbilstoši optiskie raidītājuztvērēji

Galvenās specifikācijas

• Formfaktors: SFP (Small Form-factor Pluggable)
• Datu pārraides ātrums: līdz 1250 Mbit/s
• Maksimālais savienojuma attālums: 40 000 m (vienmodas šķiedra)

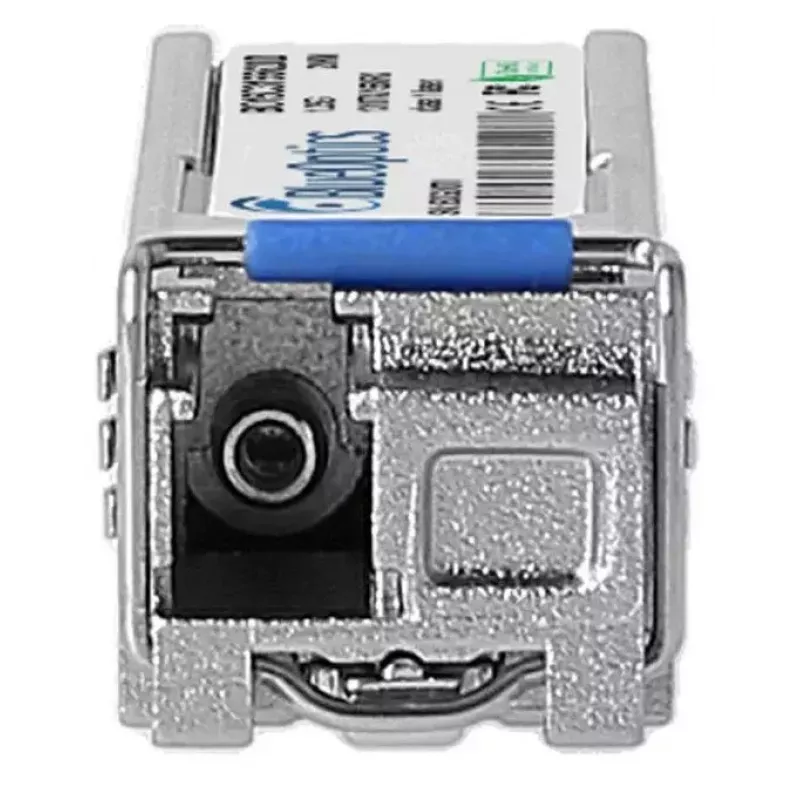

• Savienotāja tips: LC (UPC) simplekss
• Pārraides veids: Divvirzienu vienas šķiedras (BX-U: TX 1550 nm / RX 1310 nm)
• Darba spriegums: 3,3 V
• Krāsa/apdare: Sudraba korpuss
• Svars: aptuveni 0,02 kg

Kā lietot

Uzstādiet raidītājuztvērēju saderīgā SFP slotā savā slēdžā, maršrutētājā vai optiskajā saskarnē, ievērojot resursdatora ierīces ražotāja norādījumus par karsti pievienojamiem moduļiem. Izmantojiet atbilstošu LC simpleksa vienmodas šķiedras savienojuma kabeli, kas savienots BX darbībai, lai savienotu moduli ar attālo raidītājuztvērēju, rūpīgi saskaņojot pārraides un uztveršanas viļņu garumus. Pārliecinieties, ka resursdatora ierīce atpazīst moduli un, ja nepieciešams, iespējojiet jebkādas digitālās diagnostikas uzraudzības funkcijas, ko atbalsta aparatūra. Apstrādes laikā ievērojiet ESD piesardzības pasākumus un izvairieties no pārmērīgas šķiedras kabeļa locīšanas, lai saglabātu savienojuma kvalitāti.

Ieteikumi

Pārbaudiet, vai mērķa ierīce atbalsta SFP moduļus un 1000BASE-BX-U protokolu. Lai nodrošinātu optimālu diapazonu un signāla kvalitāti, izmantojiet vienmodas šķiedru un kvalitatīvus LC (UPC) savienojuma kabeļus. Ja nepieciešama digitālā diagnostika (DDM/DOM), apstipriniet, ka resursdators nodrošina DDM atbalstu, lai uzraudzītu barošanas spriegumu, lāzera nobīdes strāvu, izejas jaudu, uztveršanas jaudu un temperatūru. Ievērojiet ražotāja norādījumus par apkopi un vides darbības apstākļiem.
