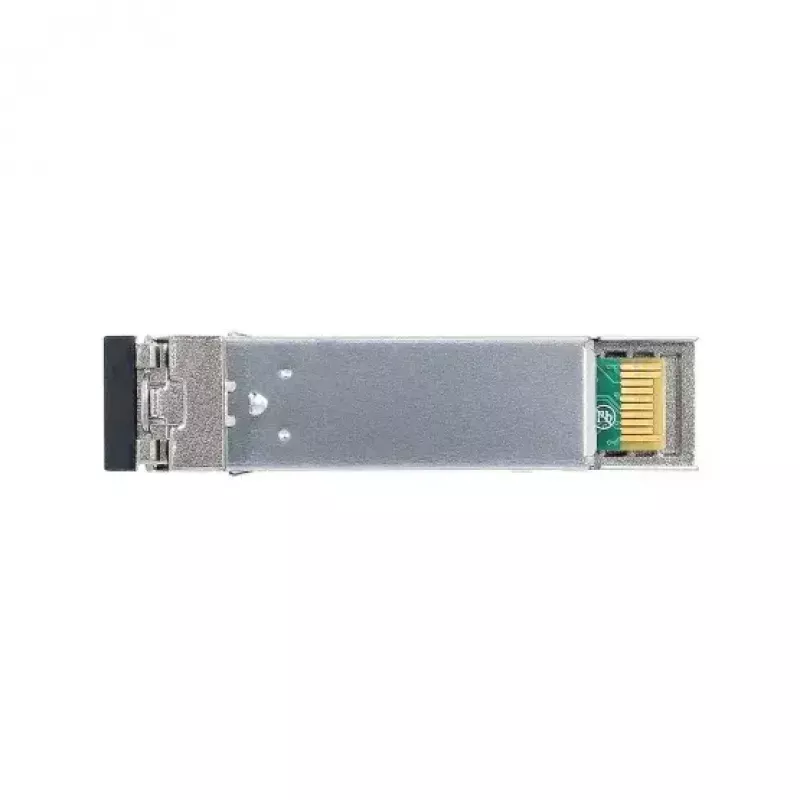

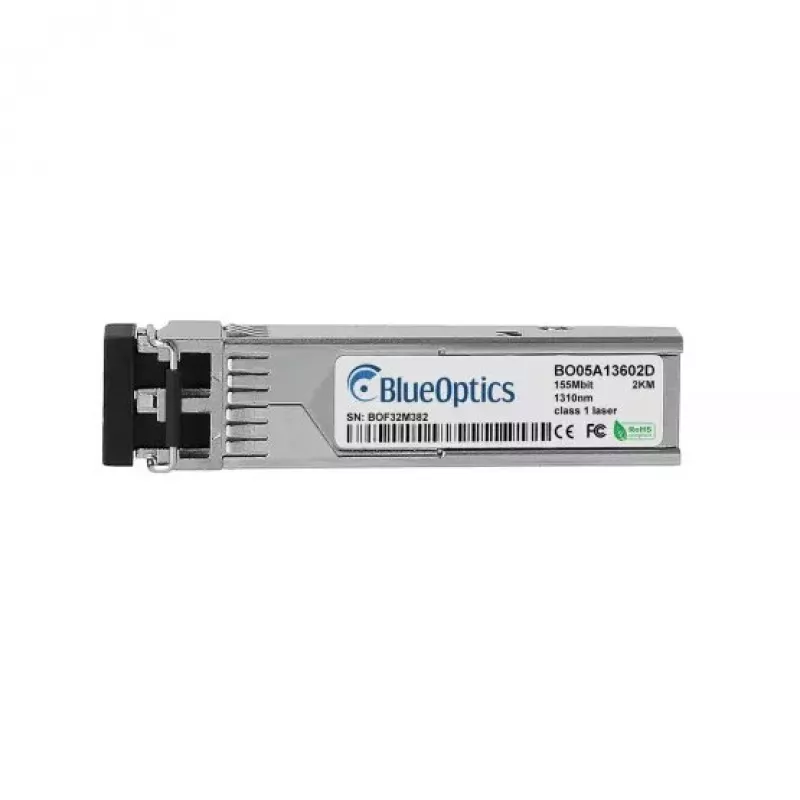

SFP raidītājuztvērēja modulis BlueOptics 943-865-001-BO 1310 nm 2000 m

BlueOptics 943-865-001-BO SFP raidītājuztvērēja modulis ir kompakts optiskās šķiedras raidītājuztvērējs, kas paredzēts 100BASE-FX lietojumiem. Tas darbojas pie 1310 nm viļņa garuma, atbalsta daudzmodu šķiedras savienojumus līdz 2000 m attālumam un izmanto LC duplekso savienotāju standarta SFP formas faktorā. Modulis ir viegls (aptuveni 20 g) un paredzēts integrēšanai komutatoros, maršrutētājos un citā tīkla aparatūrā, kas atbalsta SFP optiku.

Priekšrocības

Modulis atbilst MSA SFP formas faktora standartiem attiecībā uz elektrisko, mehānisko un funkcionālo savstarpējo savietojamību un ir saderīgs ar Hirschmann 943-865-001 lietojumiem. Tas atbalsta divvirzienu optisko raidīšanu un uztveršanu pie 1310 nm un piedāvā Digitālās diagnostikas uzraudzības (DDM/DOM) funkcionalitāti, ja to atbalsta resursdatora aparatūra. Komponenti ir izvēlēti ilgam kalpošanas laikam un stabilai veiktspējai rūpnieciskos tīkla apstākļos.

Piemērots

• 100BASE-FX optiskās šķiedras savienojumiem uzņēmumu un rūpnieciskos tīklos
• Komutatoru, maršrutētāju, uzglabāšanas sistēmu un citu SFP spējīgu ierīču savienošanai
• Garākiem daudzmodu šķiedras posmiem līdz 2 km
• Vidēm, kurās nepieciešami MSA atbilstoši maināmi raidītājuztvērēji

Galvenās specifikācijas

• Viļņa garums: 1310 nm
• Maksimālais pārraides attālums: 2000 m (daudzmodu šķiedra)
• Savienotājs: LC dupleksais
• Formas faktors: SFP (karsti pievienojams)
• Atbalstītie protokoli: 100BASE-FX / Ethernet un salīdzināmi optiskie sakaru protokoli līdz 155 Mb/s
• Svars: aptuveni 0,02 kg
• Krāsa: pelēka
• Digitālā diagnostika (DDM/DOM): atbalstīta, ja resursdatora aparatūra nodrošina saskarni

Kā lietot

Uzstādiet BlueOptics SFP raidītājuztvērēju SFP slotā saderīgā tīkla iekārtā, kamēr resursdatora ierīce ir izslēgta, vai ievērojot ražotāja karstās pievienošanas instrukcijas. Pievienojiet LC dupleksās optiskās šķiedras savienotājkabeļus ar pareizu polaritāti, lai izveidotu raidīšanas un uztveršanas ceļus. Pārbaudiet savienojuma statusu resursdatora ierīcē un iespējojiet DDM/DOM uzraudzību, ja platforma atbalsta diagnostikas nolasīšanu. Ievērojiet iekārtas ražotāja norādījumus par programmaparatūras vai programmatūras iestatījumiem, lai nodrošinātu saderību.

Ieteikumi

Izmantojiet daudzmodu optiskās šķiedras savienotājkabeļus, kas paredzēti 1310 nm, un uzturiet optiskās šķiedras savienotājus tīrus, lai saglabātu optimālu signāla kvalitāti. Pirms ieviešanas pārliecinieties, ka resursdatora ierīce atbalsta 100BASE-FX un SFP raidītājuztvērējus, kas saderīgi ar Hirschmann 943-865-001. Kritiskiem savienojumiem iespējojiet digitālo diagnostiku un uzraugiet optisko jaudu, temperatūru un barošanas parametrus, lai laikus atklātu pasliktināšanos.
