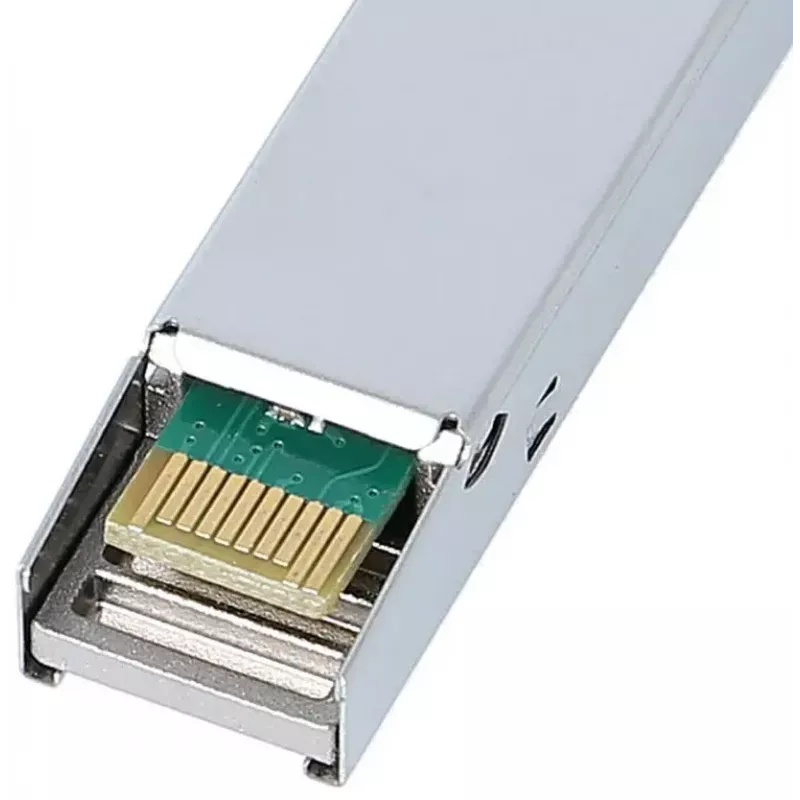

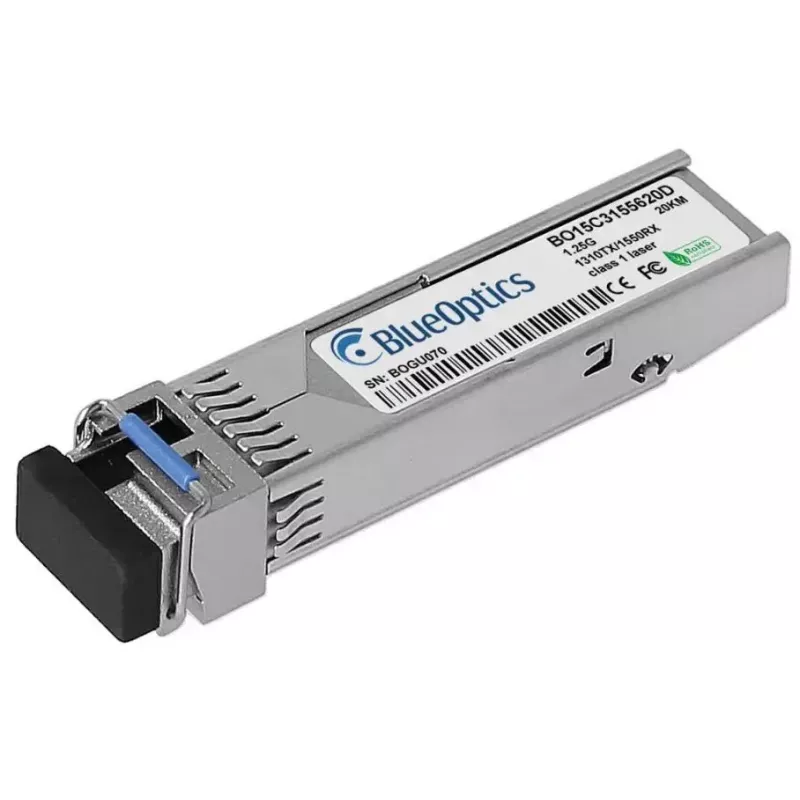

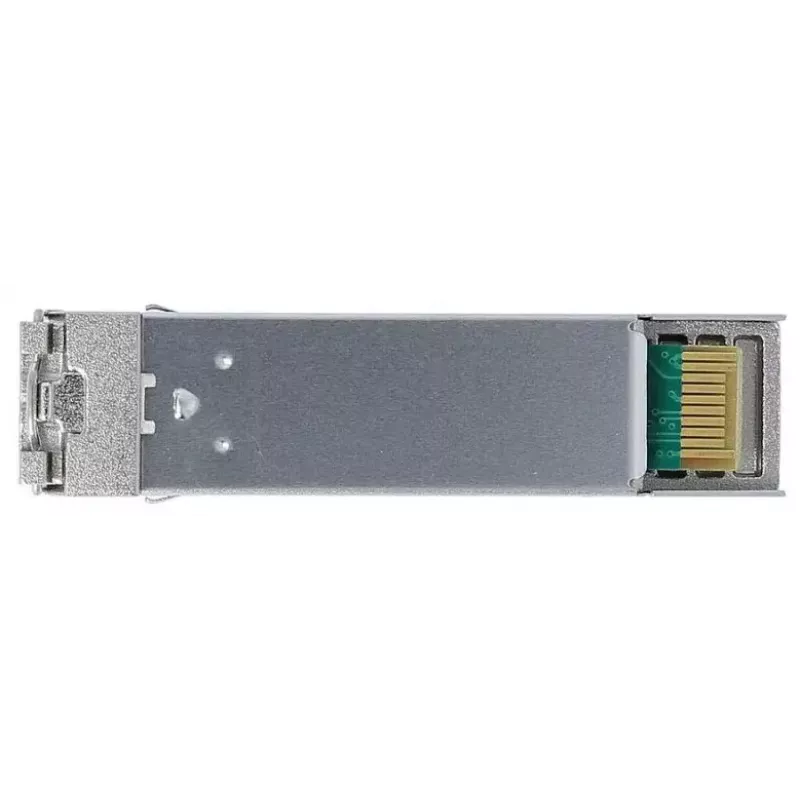

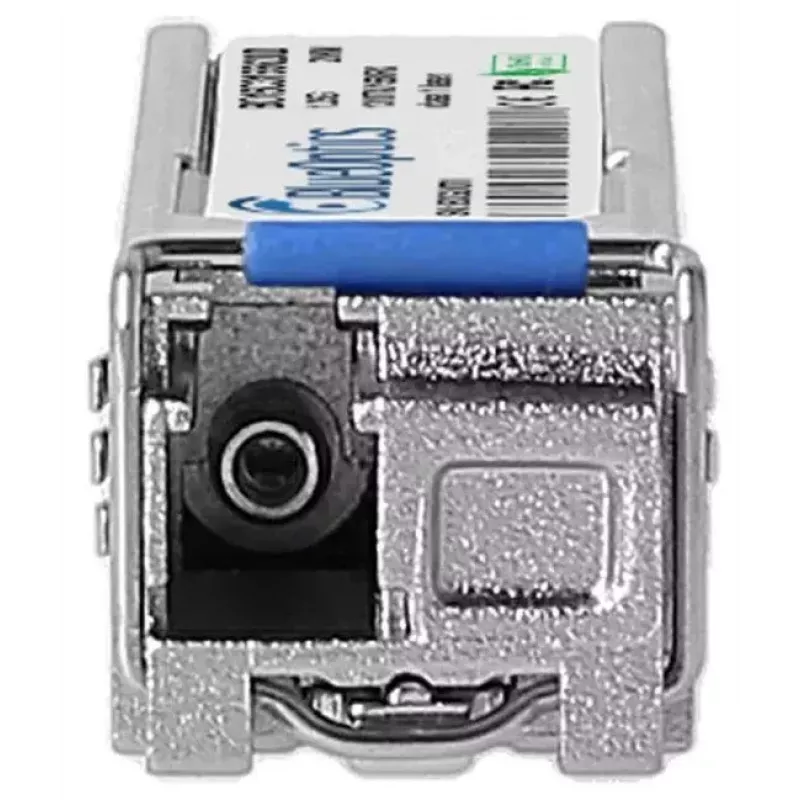

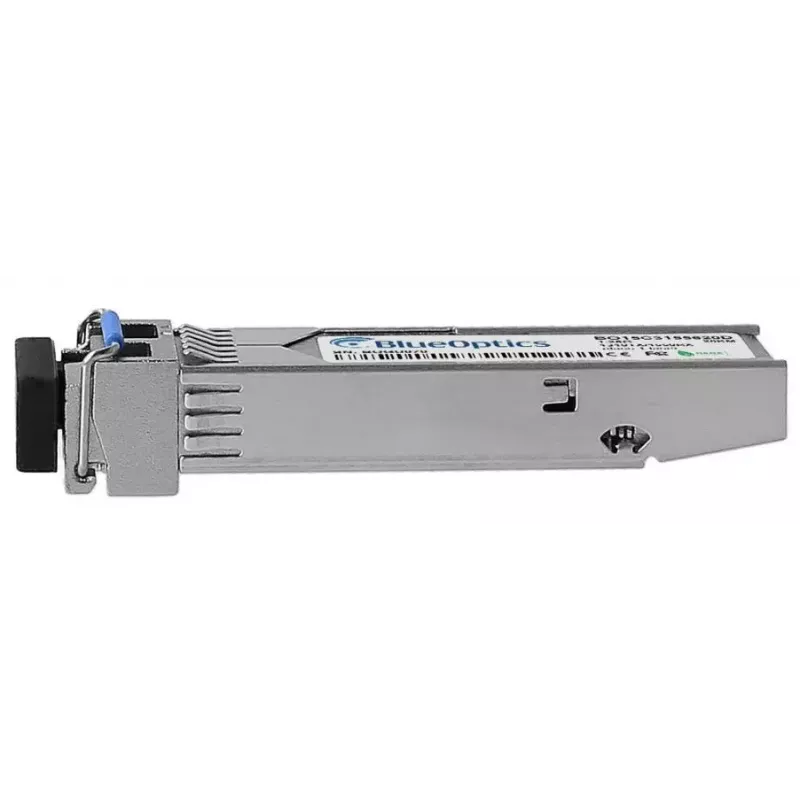

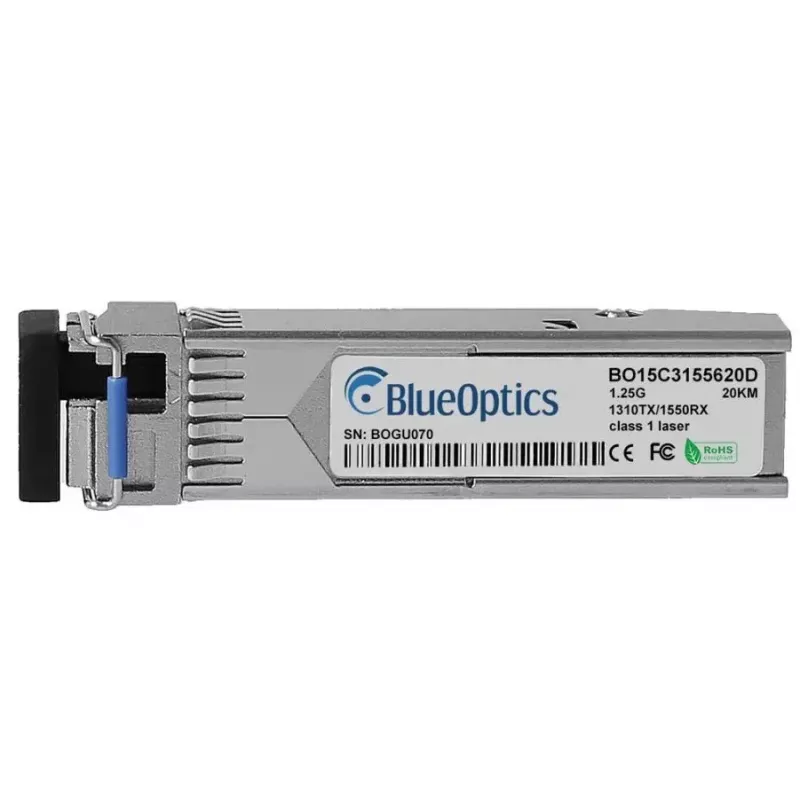

SFP raidītājuztvērēja modulis BlueOptics 943 974-001-BO 1250 Mbit/s Optiskā šķiedra

BlueOptics 943 974-001-BO SFP raidītājuztvērēja modulis ir vienmodas optiskās šķiedras SFP, kas paredzēts 1000BASE-BX-U lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Tas izmanto LC (UPC) simplekso savienotāju un atbalsta optiskos savienojumus līdz 20 000 m. Modulis tiek darbināts ar 3,3 V spriegumu, ir sudraba krāsas korpusā un atbilst kompaktajam SFP formas faktoram ar izmēriem aptuveni 13,9 mm (P) × 58,4 mm (D) × 12,6 mm (A). Šī ierīce ir saderīga ar Hirschmann platformām, kas atbalsta atbilstošo SFP tipu, un ir paredzēta Ethernet, Fibre Channel over Ethernet un SDH/SONET lietojumiem līdz 1,25 Gbit/s.

Priekšrocības

Raidītājuztvērējs atbilst MSA atbilstošām SFP mehāniskajām un elektriskajām specifikācijām, nodrošinot plug-and-play savietojamību ar Hirschmann aparatūru, kas atbalsta līdzvērtīgus SFP moduļus. Tas piedāvā lielu optisko darbības attālumu līdz 20 km pa vienmodas šķiedru un izmanto LC (UPC) savienotāju uzticamiem simpleksajiem savienojumiem. Modulis ir kompakts un viegls (apmēram 0,02 kg), samazinot vietas un svara ietekmi blīvos tīkla plauktos. Ja to atbalsta resursdatora aparatūra, digitālā diagnostika (DDM/DOM) nodrošina reāllaika barošanas sprieguma, lāzera nobīdes strāvas, izejas jaudas, uztvertās jaudas un temperatūras uzraudzību, atvieglojot apkopi un problēmu novēršanu.

Piemērots

• Gigabitu Ethernet augšupsaitēm un tālsatiksmes šķiedru savienojumiem
• Slēdžiem, maršrutētājiem un krātuvju sistēmām, kas atbalsta MSA SFP raidītājuztvērējus
• Fibre Channel over Ethernet un SDH/SONET savienojumiem līdz 1,25 Gbit/s
• Rūpnieciskajiem un uzņēmumu tīkliem, kam nepieciešami vienmodas LC simpleksie savienojumi

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Maksimālais pārraides attālums: 20000 m (vienmodas šķiedra)
• Optiskās šķiedras savienotājs: LC (UPC) simplekss
• Barošanas spriegums: 3,3 V
• Produkta krāsa: Sudraba
• Svars: 0,02 kg
• Formas faktors: SFP (mazs formas faktors, iespraužams)

Kā lietot

Ievietojiet BlueOptics SFP raidītājuztvērēju saderīgā SFP slotā slēdžā, maršrutētājā vai citā tīkla ierīcē, kamēr resursdators ir izslēgts vai ievērojot pārdevēja karstās maiņas procedūru. Pievienojiet vienmodas šķiedras kabeli ar LC (UPC) savienotājiem moduļa LC simpleksajam portam, ievērojot pareizu Tx/Rx orientāciju. Pārbaudiet savienojuma statusu un, ja iespējams, piekļūstiet resursdatora ierīces pārvaldības saskarnei, lai apstiprinātu noteikto savienojuma ātrumu un digitālās diagnostikas rādījumus. Ievērojiet resursdatora aprīkojuma pārdevēja norādījumus par nepieciešamajiem programmatūras vai saderības iestatījumiem.

Ieteikumi

Izmantojiet augstas kvalitātes vienmodas šķiedras kabeļus un, ja iespējams, sadales paneļus vai pievienojiet moduli tieši citam saderīgam SFP raidītājuztvērējam, lai sasniegtu norādīto 20 km diapazonu. Pārliecinieties, ka resursdatora ierīce atbalsta MSA SFP moduļus un DDM/DOM, ja nepieciešama reāllaika diagnostikas uzraudzība. Uzturiet savienotāju gala virsmas tīras un aizsargātas, kad tās netiek lietotas, lai saglabātu signāla kvalitāti un savienojuma uzticamību.
