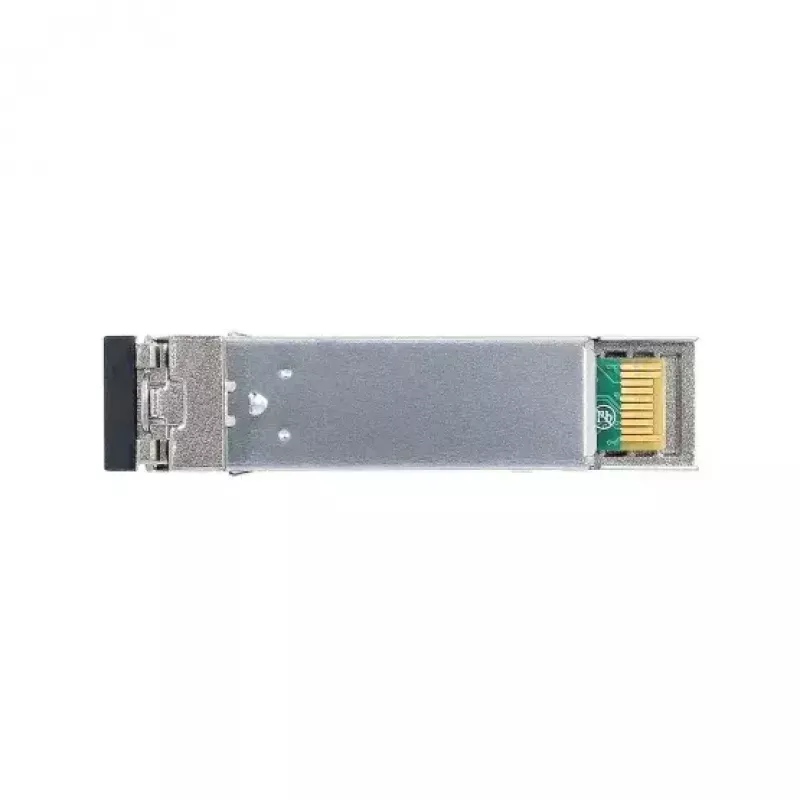

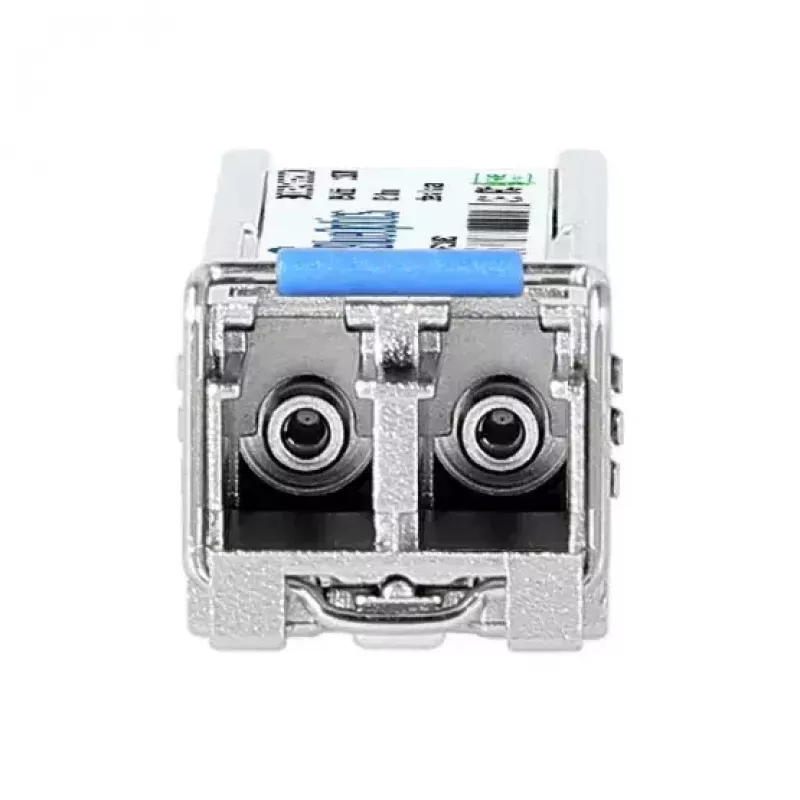

SFP raidītājuztvērēja modulis BlueOptics AFCT-5760TPZ-BO 100 Mbit/s 1310 nm

BlueOptics AFCT-5760TPZ-BO ir SFP šķiedras optikas raidītājuztvērēja modulis, kas paredzēts vienmoda sakariem ar nominālo datu pārraides ātrumu 100 Mbit/s un optisko viļņa garumu 1310 nm. Ievietots metāla korpusā un darbināms no 3,3 V barošanas avota, modulis atbalsta LC dupleksos savienotājus un ir izstrādāts atbilstoši CE, FCC un RoHS standartiem. Ar publicēto vidējo laiku starp kļūmēm (MTBF) 1 000 000 stundu, tas ir paredzēts izmantošanai tīkla iekārtās, kas pieņem standarta MSA saderīgus SFP moduļus.

Priekšrocības

Modulis apvieno kompaktu SFP formas faktoru ar metāla korpusu mehāniskai izturībai un termiskai stabilitātei. Atbilstība CE, FCC un RoHS nodrošina normatīvo atbilstību un bīstamu vielu neesamību. Vienmoda 1310 nm optiskais interfeiss un LC dupleksais savienotājs ļauj izveidot rentablus šķiedras savienojumus lielākos attālumos salīdzinājumā ar daudzmodu alternatīvām, savukārt norādītais MTBF liecina par ilgu darbības laiku, kas piemērots nepārtrauktai tīkla darbībai.

Piemērots

• Punktu-punktam vienmoda šķiedras savienojumiem līdz tipiski 20 km attālumam
• Integrācijai slēdžos, maršrutētājos un uzglabāšanas sistēmās, kas pieņem MSA SFP raidītājuztvērējus
• Šķiedras savienojumiem, kas prasa 100BASE-LX Ethernet vai līdzīgus 100 Mbit/s optiskos interfeisus

Galvenās specifikācijas

• Interfeisa tips: SFP (LC duplekss)
• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Darba viļņa garums: 1310 nm
• Barošana: 3,3 V ieeja
• Korpuss: metāla
• Tipiskais MTBF: 1 000 000 stundu
• Produkta krāsa: metāliska
• Svars: aptuveni 0,02 kg

Kā lietot

Ievietojiet BlueOptics AFCT-5760TPZ-BO pieejamajā SFP slotā saderīgā tīkla iekārtā, ievērojot ierīces ražotāja karstās maiņas un apstrādes instrukcijas. Pievienojiet LC duplekso vienmoda savienojuma vadu starp raidītājuztvērējiem katrā savienojuma galā, ievērojot pareizu raidītāja/uztvērēja polaritāti, un ieslēdziet ierīci ar norādīto 3,3 V barošanu. Konfigurējiet ierīces tīkla iestatījumus (ātrumu, dupleksu un savienojuma protokolus) atbilstoši iekārtas prasībām; modulis darbojas kā caurspīdīgs 100 Mbit/s optiskais interfeiss. Ja ierīce atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai pieprasiet šīs funkcijas saskaņā ar iekārtas dokumentāciju, lai uzraudzītu optiskos parametrus.

Ieteikumi

Apstrādājiet raidītājuztvērēju atbilstoši ESD piesardzības pasākumiem, turiet šķiedras savienotājus tīrus, lai nodrošinātu optimālu optisko veiktspēju, un pirms uzstādīšanas pārbaudiet saderību ar ierīces programmatūru vai pārdevēja saderības sarakstu. Uzticamiem 20 km savienojumiem izmantojiet atbilstošu vienmoda šķiedru un LC dupleksos savienojuma vadus un pārliecinieties, ka abos galos tiek izmantotas atbilstošas optiskās specifikācijas (1310 nm vienmoda). Regulāri uzraugiet savienojuma statusu un optisko diagnostiku, ja tā ir pieejama.
