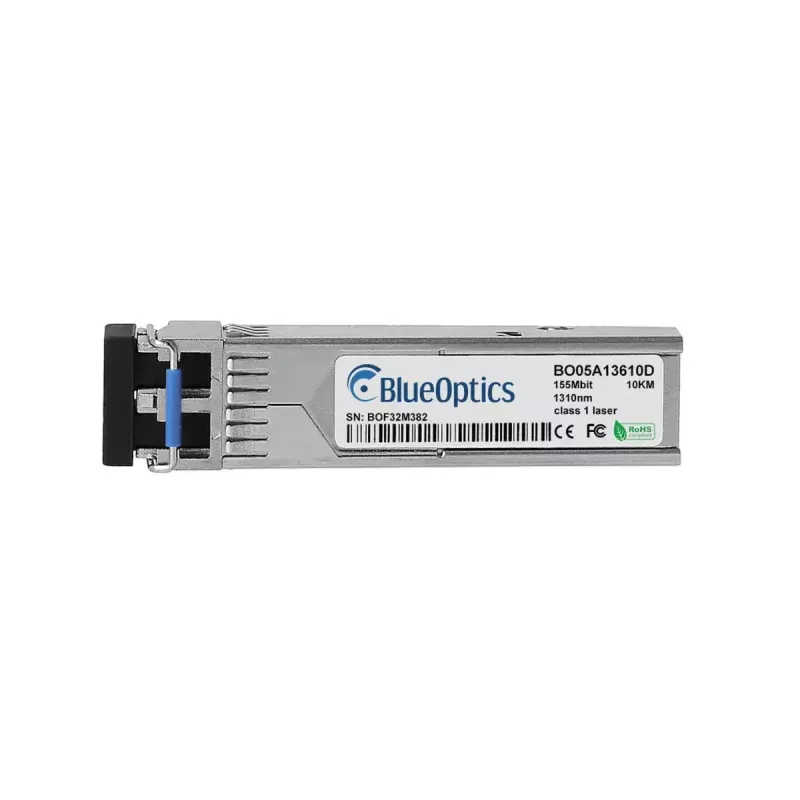

SFP raidītājuztvērēja modulis BlueOptics ONS-SE-100-LX10-BO 155 Mbit/s 1310 nm

BlueOptics ONS-SE-100-LX10-BO SFP raidītājuztvērēja modulis ir paredzēts optisko šķiedru savienojumiem ar kompaktu SFP formas faktoru. Tas atbalsta maksimālo datu pārraides ātrumu 155 Mbit/s un darbojas ar viļņa garumu 1310 nm, izmantojot LC duplekso saskarni. Modulis ir izstrādāts, lai nodrošinātu savietojamību ar izplatītām aparatūras platformām, kas pieņem MSA atbilstošus SFP moduļus, un ir izgatavots atbilstoši CE, FCC un RoHS standartiem. Ar vidējo laiku starp kļūmēm (MTBF) aptuveni 3 000 000 stundu tas nodrošina uzticamu optisko savienojumu 100BASE-LX tipa lietojumiem pa vienmoda šķiedru.

Priekšrocības

Raidītājuztvērējs nodrošina standartizētu SFP saskarni kompaktā sudraba korpusā, ļaujot viegli nomainīt karstās maiņas režīmā un plašu ražotāju savietojamību, ja to izmanto iekārtās, kas atbalsta MSA SFP moduļus. Darbojoties ar 1310 nm un atbalstot 155 Mbit/s datu caurlaidspēju, tas nodrošina stabilu optisko pārraidi ar LC dupleksajiem savienojumiem. Modulis ietver digitālās diagnostikas uzraudzību (DDM/DOM) reāllaika parametru, piemēram, barošanas sprieguma, lāzera strāvas, optiskās jaudas un temperatūras, ziņošanai, ja to atbalsta resursa ierīce. Ražots saskaņā ar nozares komponentu standartiem, modulis ir paredzēts ilgam kalpošanas laikam un stabilai veiktspējai tīkla vidē.

Piemērots

• 100BASE-LX šķiedru augšupsaitēm starp slēdžiem un maršrutētājiem
• Uzglabāšanas sistēmu un tīkla ierīču savstarpējai savienošanai pa vienmoda šķiedru
• SFP portu nomaiņai vai jaunināšanai MSA atbilstošās tīkla iekārtās
• Izmantošanai mērīšanas un uzraudzības ierīcēs, kas pieņem LC dupleksos SFP moduļus

Galvenās specifikācijas

• Formas faktors: SFP (mazs formas faktors, pievienojams karstās maiņas režīmā)
• Maksimālais datu pārraides ātrums: 155 Mbit/s
• Viļņa garums: 1310 nm (pārraide un uztveršana)

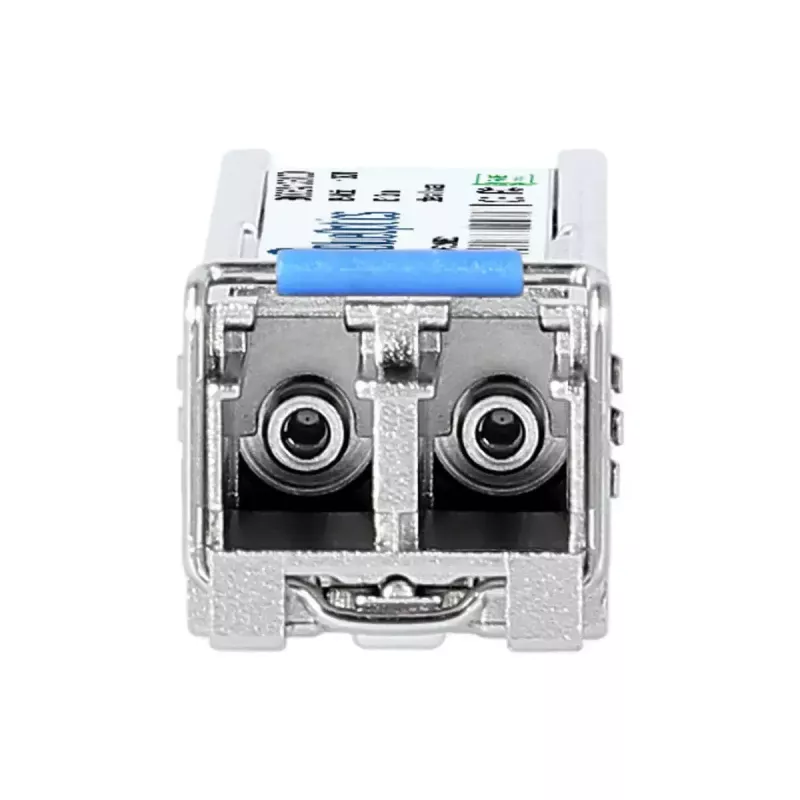

• Savienotāja tips: LC duplekss
• Tipisks lietojums: 100BASE-LX optiskais savienojums
• Vidējais laiks starp kļūmēm (MTBF): ~3 000 000 stundu
• Krāsa/apdare: Sudraba
• Svars: 0,02 kg

Kā lietot

Instalējiet BlueOptics SFP moduli tukšā SFP portā saderīgā tīkla aparatūrā, kamēr ierīce ir ieslēgta saskaņā ar resursa ierīces ražotāja norādījumiem par karstās maiņas moduļiem. Pievienojiet LC duplekso vienmoda šķiedras lēciena kabeli moduļa LC portiem, nodrošinot pareizu pārraides/uztveršanas orientāciju. Pārbaudiet savienojuma statusu resursa ierīcē un, ja iespējams, iespējojiet vai uzraugiet DDM/DOM funkcijas, izmantojot resursa pārvaldības saskarni, lai pārbaudītu darbības parametrus. Ievērojiet iekārtas ražotāja norādījumus par ESD jutīgu komponentu apstrādi un šķiedru savienotāju tīrīšanu pirms ievietošanas.

Ieteikumi

Izmantojiet vienmoda LC dupleksos lēciena kabeļus, kas atbilst optiskā budžeta un attāluma prasībām 100BASE-LX saitēm, un pārliecinieties, ka resursa ierīce atbalsta SFP moduļus ar DDM/DOM, ja nepieciešama diagnostika. Uzglabājiet un apstrādājiet moduli ESD drošos apstākļos un uzturiet savienotāju gala virsmas tīras, lai saglabātu savienojuma kvalitāti.
