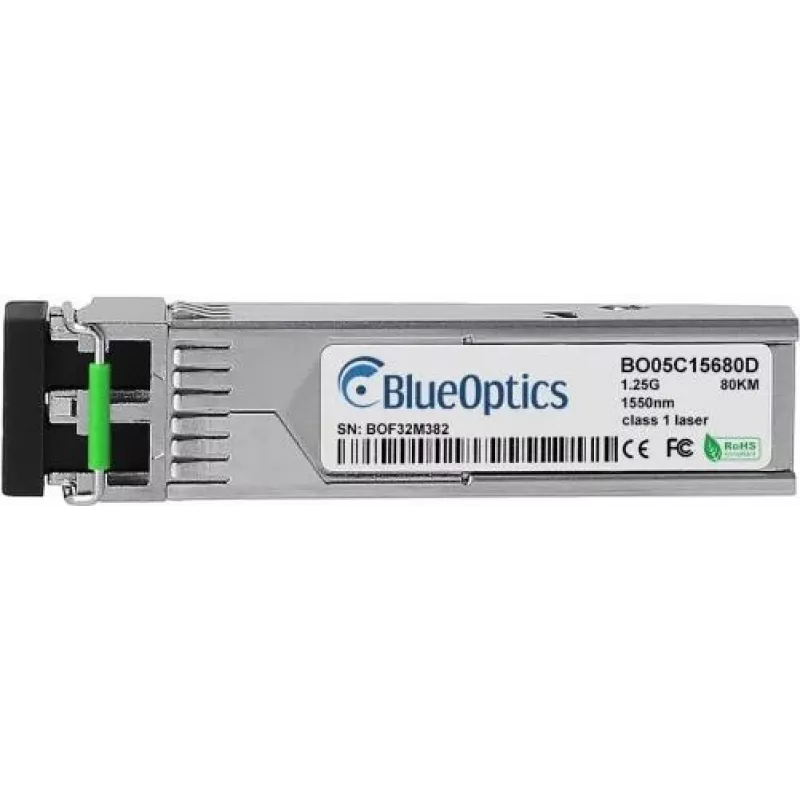

SFP raidītājuztvērēja modulis BlueOptics SFPZX-BO 1250 Mbit/s 1550 nm

BlueOptics SFPZX-BO 1250 Mbit/s 1550 nm ir vienmoda šķiedras SFP raidītājuztvērējs kompaktā SFP formfaktorā. Tas atbalsta maksimālo datu pārraides ātrumu 1,25 Gbit/s un darbojas ar 1550 nm viļņa garumu. Modulim ir LC dupleksās šķiedras savienotājs, sudraba korpuss un viegls dizains, kas sver aptuveni 20 g. Tas ir paredzēts liela attāluma optiskajiem savienojumiem un atbalsta pārraides attālumu līdz 80 km, ja tiek izmantota atbilstoša vienmoda šķiedra.

Priekšrocības

Šis SFP raidītājuztvērējs atbilst vispārpieņemtajām MSA SFP formfaktora konvencijām un nodrošina saderību ar tīkla iekārtām, kas pieņem standarta 1,25 Gbit/s SFP moduļus. Tā vienmoda 1550 nm optika nodrošina liela attāluma savienojumus ar zemu jutību pret elektromagnētiskajiem traucējumiem. LC dupleksais savienotājs atbalsta vienlaicīgus pārraides un uztveršanas kanālus pa šķiedru pāri, savukārt kompaktais, vieglais metāla korpuss vienkāršo uzstādīšanu blīvi aizpildītos raidītājuztvērēju nodalījumos. Modulis ir piemērots lietošanai Ethernet un citos optiskās tīklošanas protokolos, kas darbojas ar 1,25 Gbit/s.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SFPZX-BO tukšā SFP slotā saderīgā tīkla iekārtā saskaņā ar ierīces ražotāja norādījumiem. Pievienojiet LC dupleksās vienmoda pārvada kabeļus modulim, ievērojot pārraides/uztveršanas orientāciju. Pārliecinieties, ka pievienotā šķiedru infrastruktūra atbalsta 1550 nm vienmoda pārraidi un ka savienojuma vājinājums un savienotāju tīrība atbilst paredzamajam optiskajam budžetam. Pēc fiziskās uzstādīšanas pārbaudiet savienojuma statusu ierīcē un apstipriniet pareizos darbības parametrus (savienojuma ātrumu, dupleksu un optiskos uztveršanas/pārraides līmeņus).

Ieteikumi

Izmantojiet vienmoda šķiedru, kas paredzēta 1550 nm, un augstas kvalitātes LC dupleksos pārvada kabeļus, lai sasniegtu norādīto diapazonu. Pirms savienošanas notīriet savienotāju gala virsmas, ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus, rīkojoties ar moduli, un pārliecinieties, ka ierīce atbalsta 1,25 Gbit/s SFP raidītājuztvērējus. Uzraudzībai un problēmu novēršanai iespējojiet pieejamās digitālās diagnostikas (DDM/DOM) funkcijas saderīgās platformās, lai novērotu optisko jaudu un moduļa statusu.
