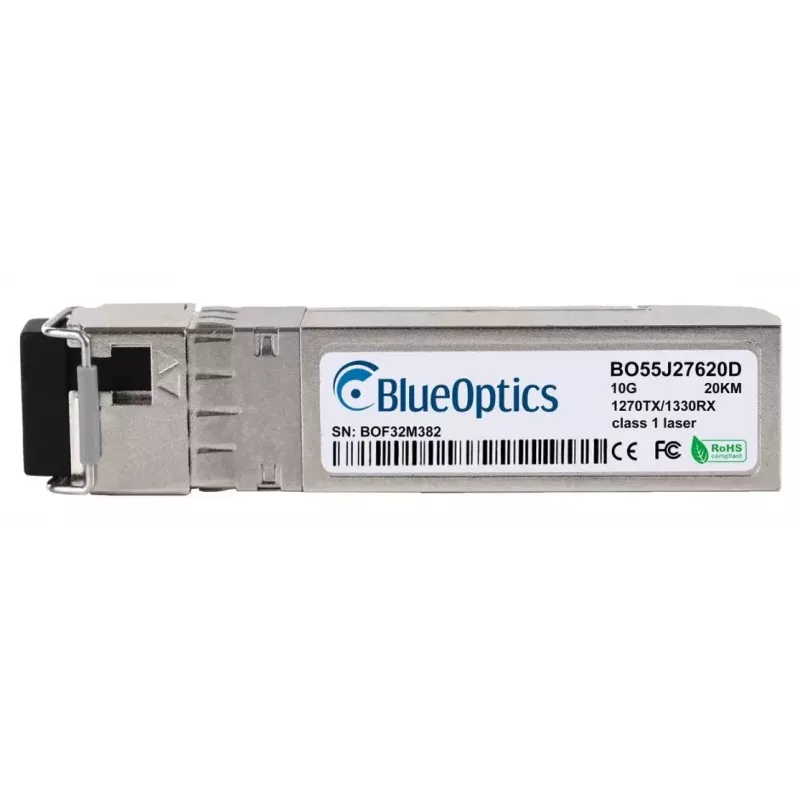

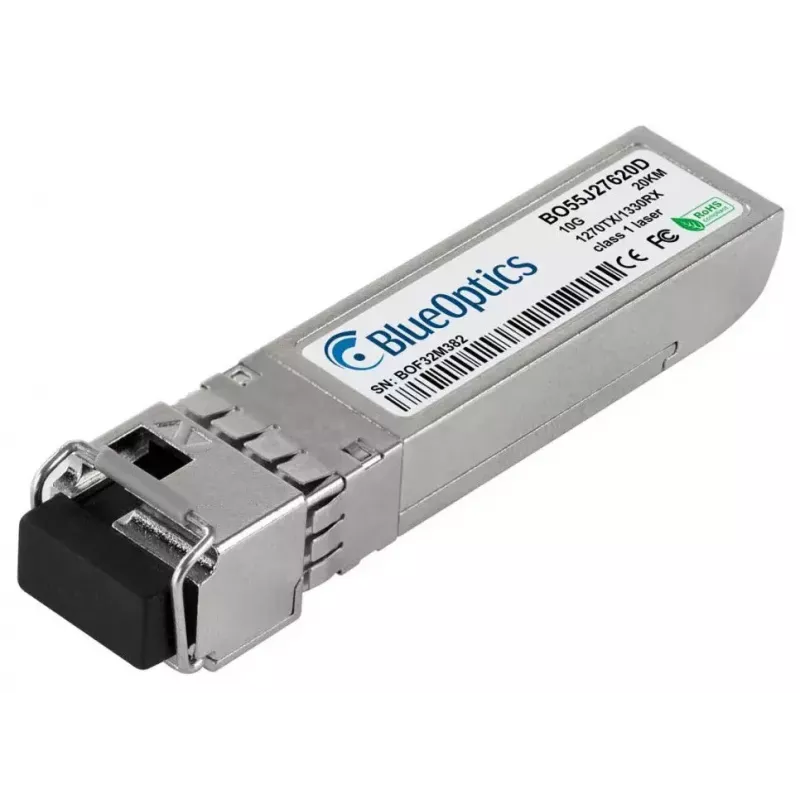

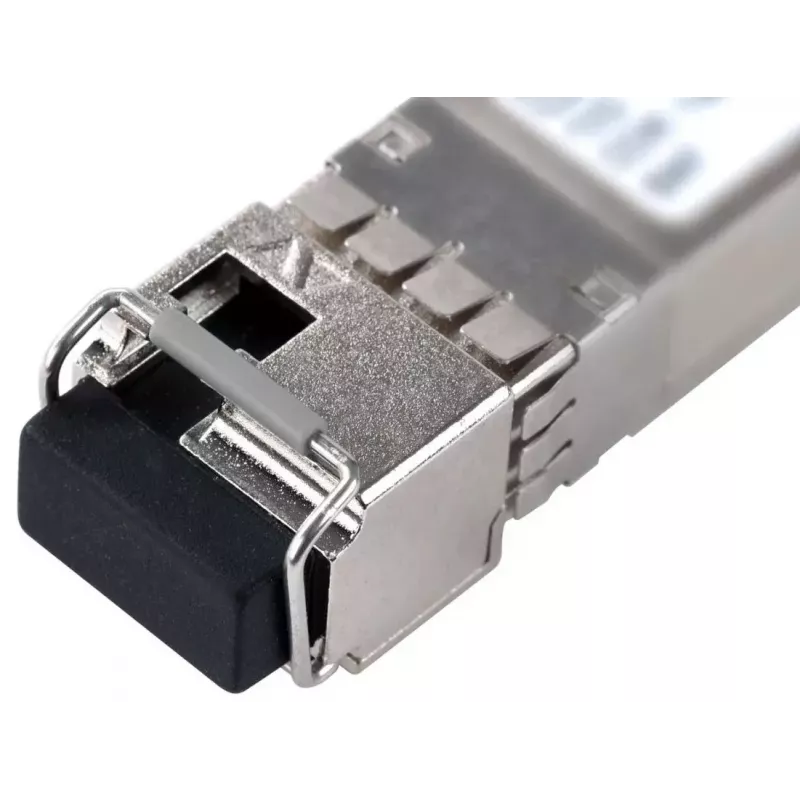

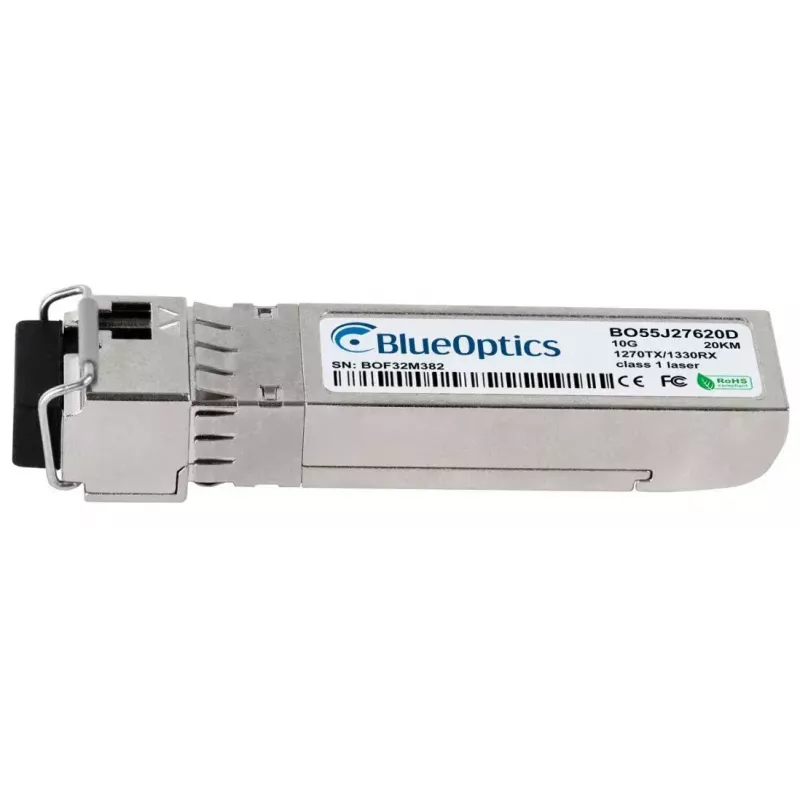

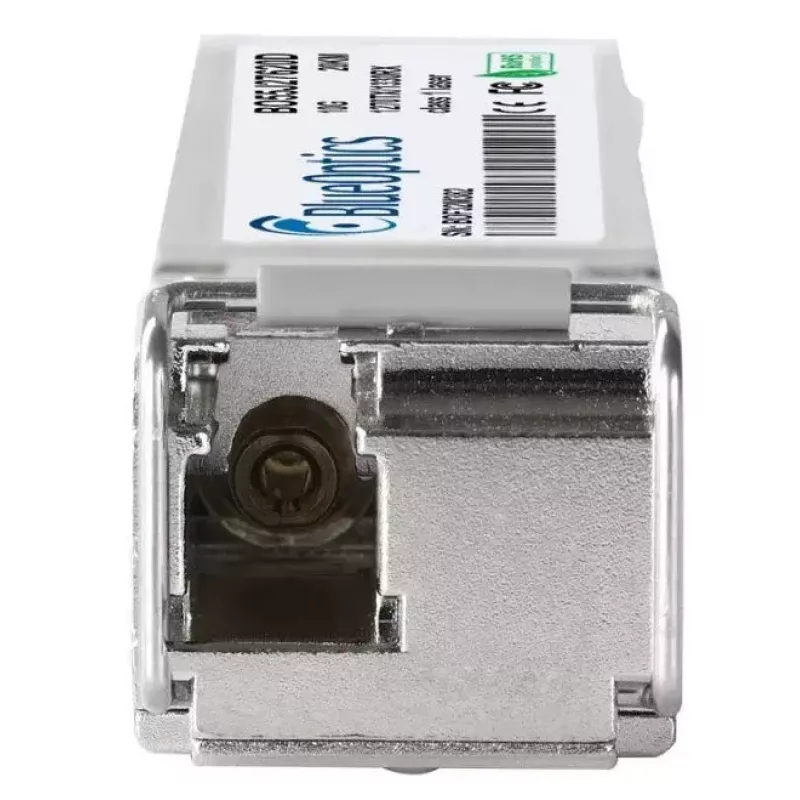

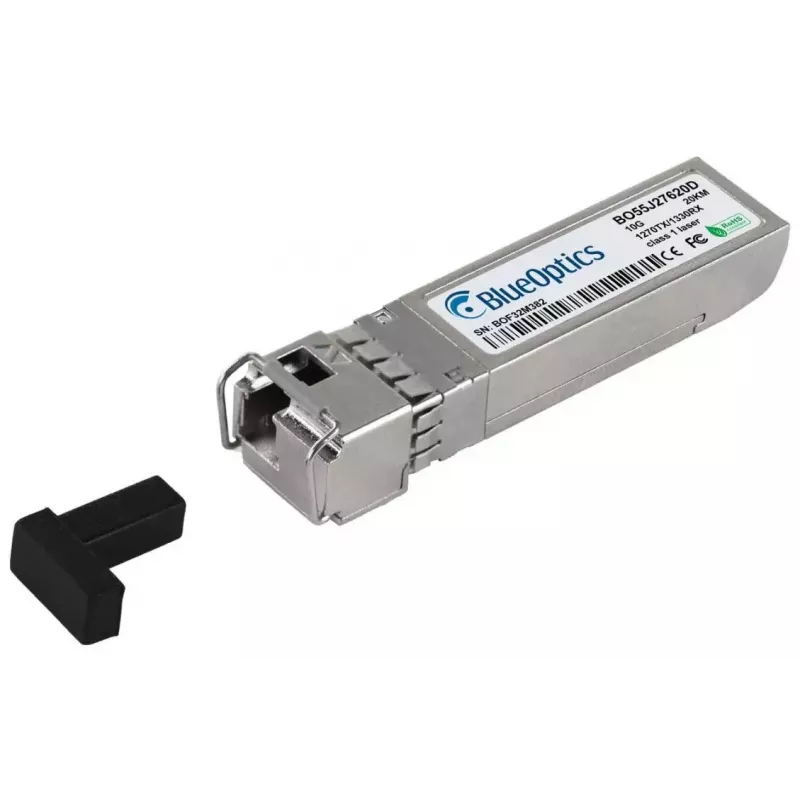

SFP+ raiduztvērēja modulis BlueOptics 100-01903-BXU-20-BO 10000 Mbit/s 1310 nm

BlueOptics 100-01903-BXU-20-BO SFP+ raiduztvērēja modulis nodrošina 10 Gbit/s datu pārraidi pie 1310 nm viļņa garuma kompaktā SFP+ formas faktorā. Izstrādāts optisko šķiedru savienojumiem, modulis atbalsta vienmoda savienojumus ar LC savienotāja saderību un maksimālo diapazonu līdz 10 000 m. Tā mazais svars un standarta elektriskā ieeja padara to piemērotu integrācijai slēdžos, maršrutētājos un multivides pārveidotājos, kas pieņem SFP+ moduļus.

Priekšrocības

Modulis piedāvā augstu datu pārraides ātrumu 10000 Mbit/s mazā SFP+ iepakojumā, kas ļauj veidot blīvus portu izvietojumus, vienlaikus saglabājot zemas jaudas un telpas prasības. Darbība pie 1310 nm nodrošina līdzsvaru starp diapazonu un hromatisko dispersiju tālsatiksmes vienmoda savienojumiem. LC savienotājs un sudraba korpuss nodrošina saderību ar izplatītākajām optisko šķiedru kabeļu sistēmām un standarta statīvu aprīkojumu.

Piemērots

• 10 Gigabit Ethernet augšupsaites starp slēdžiem un maršrutētājiem
• Tālsatiksmes vienmoda optisko šķiedru savienojumi līdz 10 km
• Integrācija multivides pārveidotājos un SFP+ saderīgās tīkla ierīcēs
• Datu centru serveru un apkopošanas savienojumi, kam nepieciešami kompakti raiduztvērēji

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 10000 Mbit/s
• Darba viļņa garums: 1310 nm
• Maksimālais pārraides attālums: 10000 m (vienmoda šķiedra)
• Formas faktors: SFP+
• Savienotāja tips: LC
• Saskarnes tips: 10 Gigabit Ethernet
• Svars: 0.02 kg
• Tipisks barošanas sprieguma diapazons: apm. 3.13 V līdz 3.47 V
• Korpusa krāsa: Sudraba

Lietošana

Pārliecinieties, ka resursdatora ierīce atbalsta SFP+ raiduztvērējus un 10 Gigabit Ethernet darbību. Ar izslēgtu resursdatora barošanu vai ievērojot ierīces ražotāja norādījumus par karsto nomaiņu, ievietojiet BlueOptics SFP+ moduli brīvā SFP+ portā, līdz tas droši nofiksējas. Pievienojiet LC terminētu vienmoda optiskās šķiedras džemperi raiduztvērējam, ievērojot pareizu TX/RX orientāciju. Pēc savienojuma izveides pārbaudiet saites statusu un saskaņoto ātrumu resursdatora ierīces pārvaldības saskarnē; ļaujiet ierīcei inicializēties un ziņot, ka modulis ir gatavs.

Ieteikumi

Izmantojiet atbilstošas specifikācijas vienmoda optisko šķiedru 1310 nm pārraidei un uzturiet optiskās šķiedras savienotājus tīrus, lai saglabātu zemu ievades zudumu. Saskaņojiet raiduztvērēja parametrus ar resursdatora ierīces atbalstīto spriegumu un SFP+ saderības sarakstu. Gariem posmiem pārbaudiet optisko budžetu un veiciet optiskās jaudas un saites validācijas testēšanu.
