SFP+ raiduztvērēja modulis BlueOptics 500406-001-BO 10000 Mbit/s

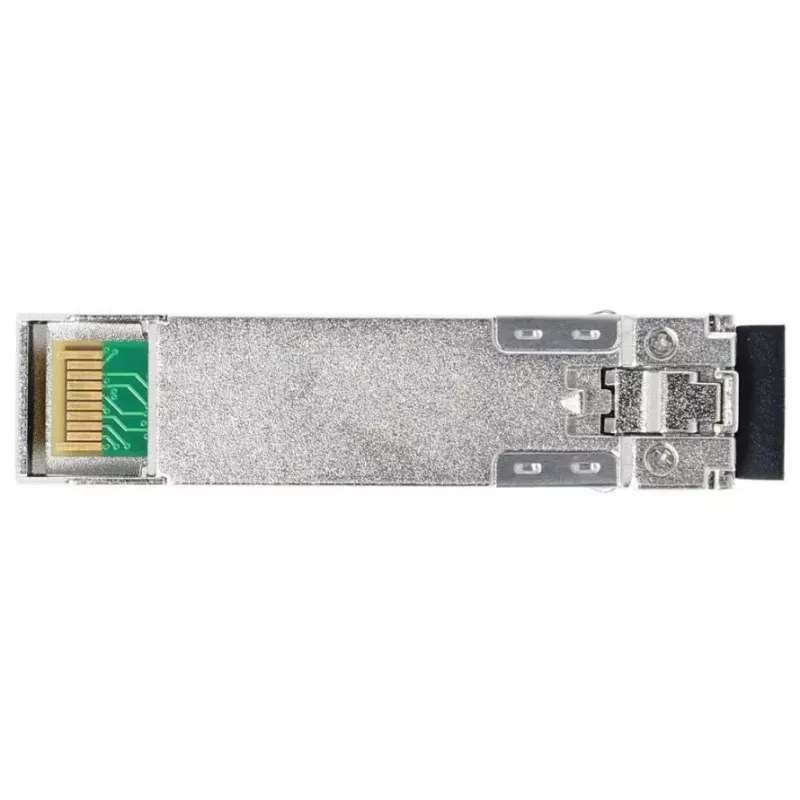

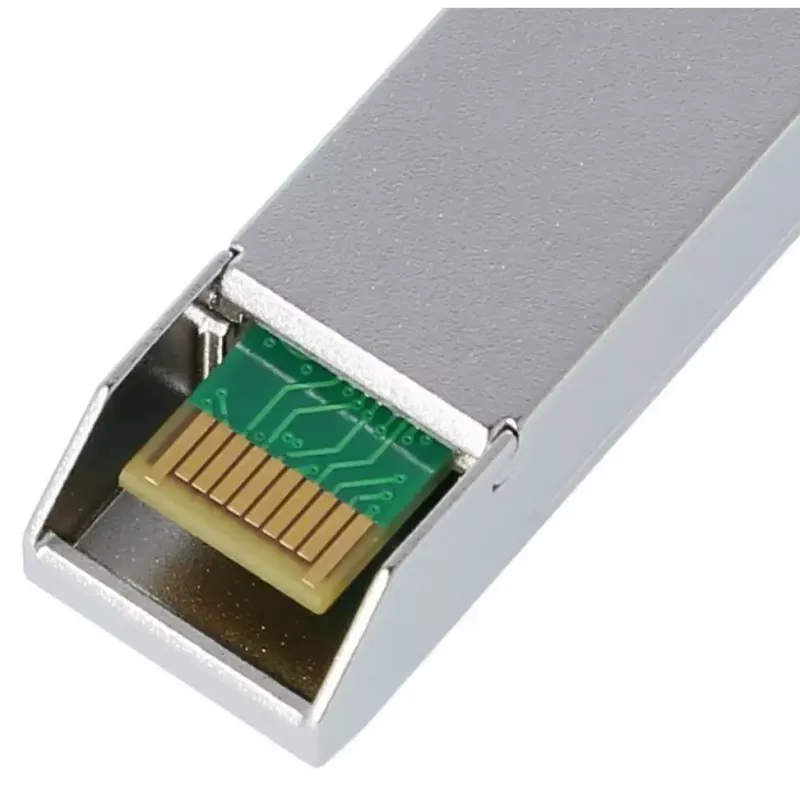

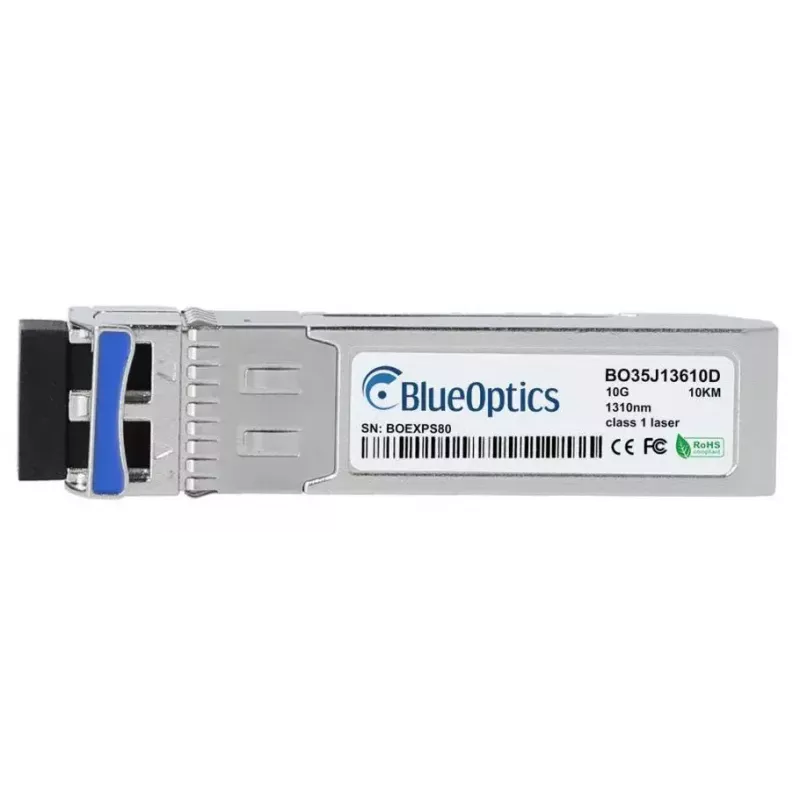

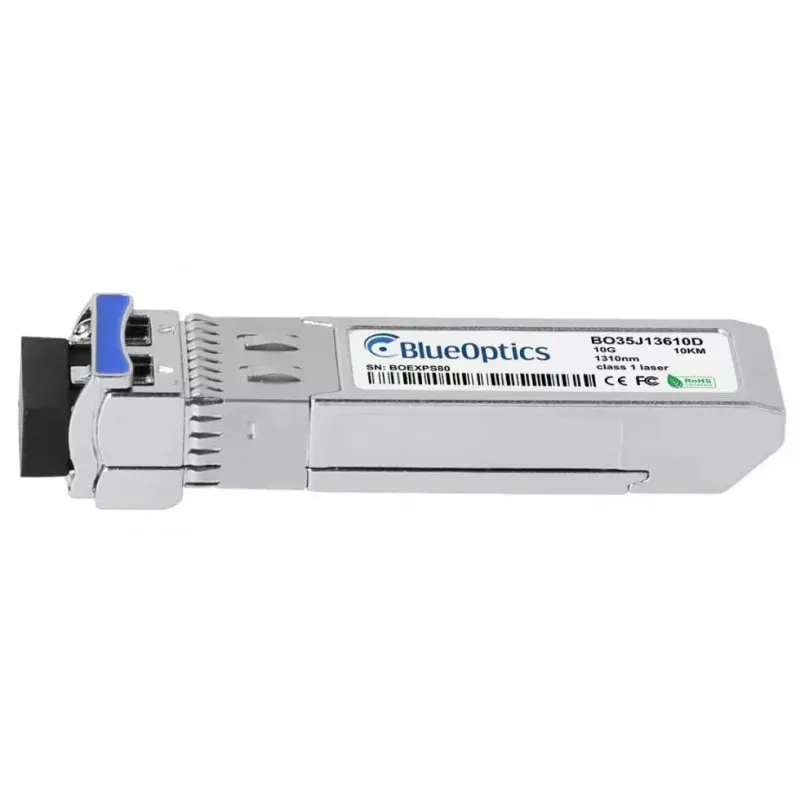

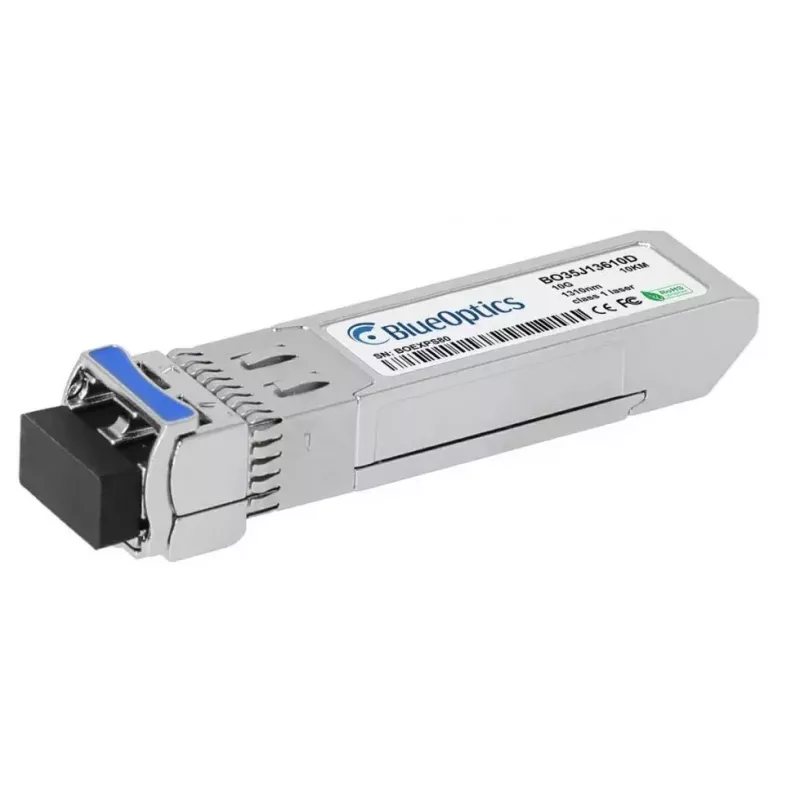

BlueOptics 500406-001-BO SFP+ raiduztvērēja modulis ir kompakts optiskais modulis ātrgaitas optiskās šķiedras savienojumiem. Paredzēts 10G tīkliem, tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s un darbojas no 3,3 V barošanas avota. Modulis atbilst SFP+ formas faktora izmēriem, un tam ir sudraba krāsas korpuss, kas ir fiziski un elektriski saderīgs ar aprīkojumu, kas pieņem SFP+ saskarnes. Tas izmanto LC duplekso optisko savienotāju un ir paredzēts vienmoda optiskās šķiedras savienojumiem, kur nepieciešama 10GBASE-LR klases veiktspēja.

Priekšrocības

Modulis nodrošina standartizētu SFP+ saskarni, kas ļauj viegli un karstās nomaiņas veidā to uzstādīt saderīgos slēdžos, maršrutētājos un datu glabāšanas sistēmās. Tā mazais izmērs un nozarē standartizētais mehāniskais dizains ļauj to izmantot vidēs ar lielu pieslēgvietu blīvumu. Raiduztvērējs atbalsta lielu datu pārraides ātrumu līdz 10 Gbit/s, vienlaikus saglabājot mazu svaru un kompaktus izmērus, tāpēc tas ir piemērots tīkla iekārtām ar ierobežotu vietu un jaudu.

Piemērots

• 10 Gigabit Ethernet augšupsaitēm starp slēdžiem un maršrutētājiem
• Liela attāluma vienmoda optiskās šķiedras savienojumiem (10GBASE-LR lietošanas gadījumi)
• Datu centru serveru un datu glabāšanas starpsavienojumiem
• Tīkla aparatūras nomaiņai vai jaunināšanai, ja nepieciešami SFP+ formas faktora moduļi

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)
• Barošanas spriegums: 3,3 V darba spriegums

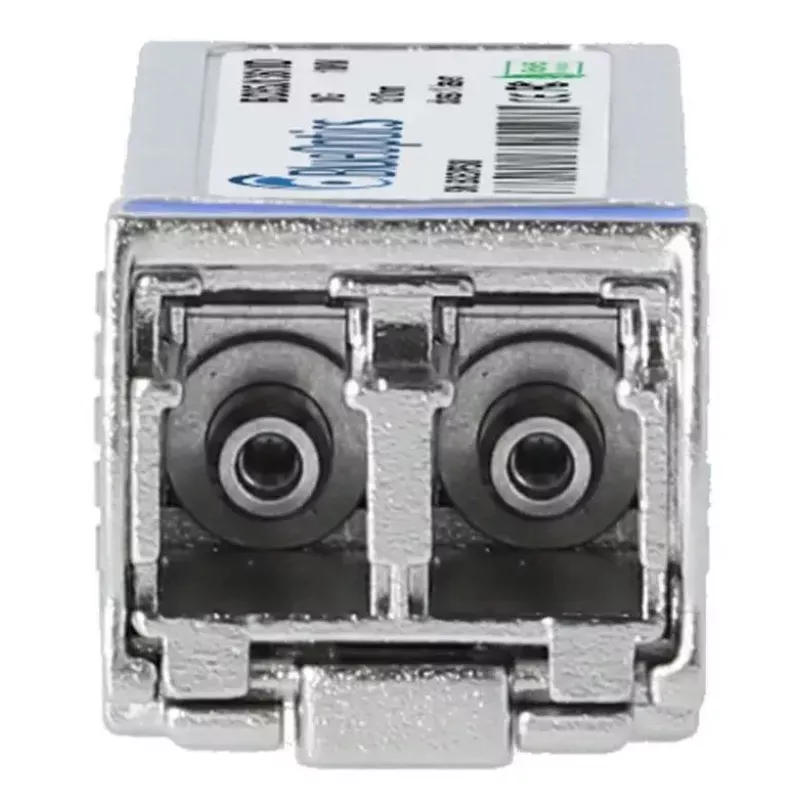

• Savienotāja veids: LC dupleksais (optiskais)
• Optiskā vide: vienmoda optiskā šķiedra (1310 nm raidītājs/uztvērējs, tipiski 10GBASE-LR)
• Izmēri: aptuveni 13,8 mm (P) × 58,4 mm (D) × 12,6 mm (A)
• Svars: 0,02 kg
• Produkta krāsa: sudraba

Lietošana

Uzstādiet BlueOptics SFP+ raiduztvērēju saderīgā SFP+ slotā slēdžā, maršrutētājā vai citā tīkla ierīcē, kamēr resursdators ir ieslēgts, ievērojot ierīces ražotāja norādījumus par karsto nomaiņu. Pievienojiet LC duplekso vienmoda optiskās šķiedras savienotājvadu moduļa optiskajai pieslēgvietai, ievērojot pareizo Tx/Rx orientāciju. Pārliecinieties, ka resursdatora ierīce atpazīst raiduztvērēju, un, ja nepieciešams, konfigurējiet pieslēgvietu 10 Gigabit Ethernet darbībai. Optiskās līnijas testēšanai pārbaudiet signāla līmeņus un līnijas statusu, izmantojot iebūvēto diagnostiku vai ārēju testēšanas aprīkojumu.

Ieteikumi

Izmantojiet vienmoda LC dupleksos savienotājvadus un ievērojiet savienotāju tīrīšanas procedūras, lai nodrošinātu optimālu optisko veiktspēju. Pirms izvietošanas pārbaudiet trešo pušu SFP+ moduļu saderību un programmatūras atbalstu savā aparatūras platformā. Ja nepieciešama digitālā diagnostikas uzraudzība (DDM/DOM), pārliecinieties, ka resursdators atbalsta šo funkciju, lai piekļūtu reāllaika parametriem, piemēram, barošanas spriegumam un optiskajai jaudai.
