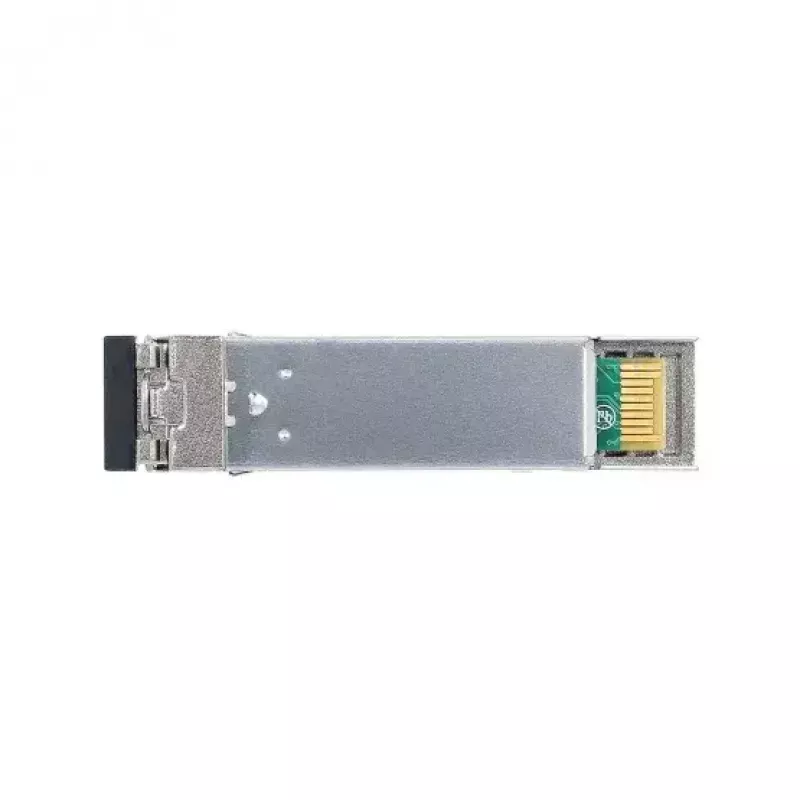

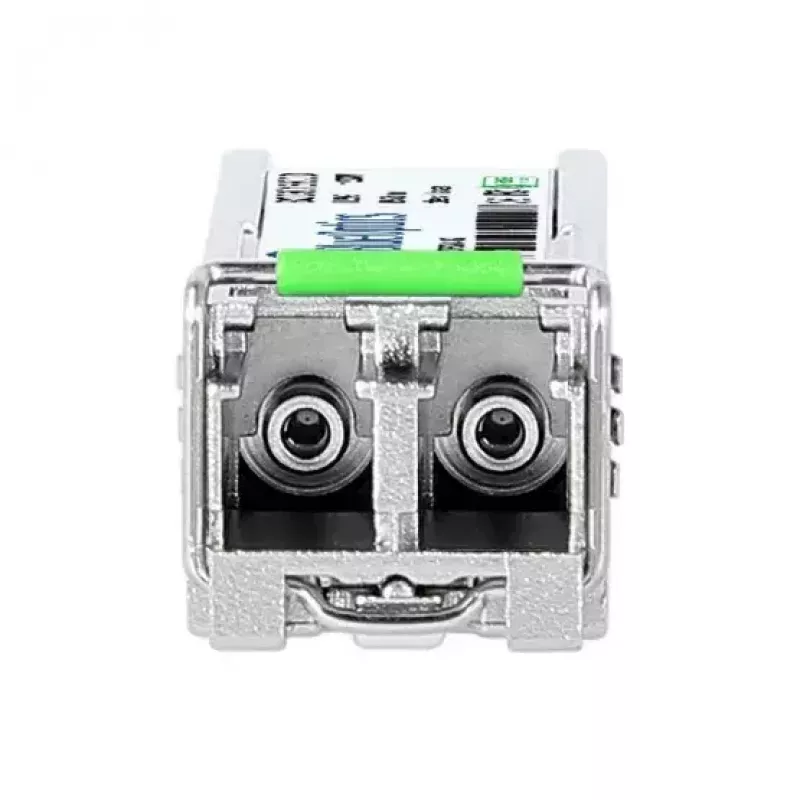

SFP raiduztvērēja modulis BlueOptics 808-38218-BO 1550 nm LC 120000 m

BlueOptics 808-38218-BO ir kompakts SFP raiduztvērēja modulis vienmoda optisko šķiedru savienojumiem, kas darbojas pie 1550 nm viļņa garuma. Paredzēts liela attāluma optisko savienojumu atbalstam, šis modulis izmanto LC duplekso savienotāju un iederas standarta SFP portos. Ar maksimālo sasniedzamību 120 000 m (120 km) un vieglo formas faktoru (aptuveni 20 g), tas ir paredzēts integrācijai slēdžos, maršrutētājos un citās tīkla ierīcēs, kas pieņem SFP optiku un prasa 1000BASE-ZX klases veiktspēju.

Priekšrocības

Raiduztvērējs nodrošina liela attāluma pārraides spēju pie 1550 nm nozares standarta SFP korpusā, ļaujot vienkāršu uzstādīšanu saderīgā aparatūrā. Tā LC savienotājs un vienmoda darbība samazina jutību pret elektromagnētiskiem traucējumiem un ļauj divvirzienu optisko signalizāciju, ja tiek savienots pārī ar atbilstošiem moduļiem. Ierīces mazais izmērs un mazais svars vienkāršo izvietošanu blīvās tīkla vidēs, un produkta krāsu kodējums palīdz ātri identificēt uzstādīšanas un apkopes laikā.

Piemērots

• Punkt-punkta optisko šķiedru savienojumi līdz 120 km
• Apkopošanas savienojumi starp kodola un sadales slēdžiem
• Starpēku optisko šķiedru savienojumi vienmoda infrastruktūrā
• Lietošana tīkla iekārtās ar SFP portiem, kam nepieciešama 1000BASE-ZX klases optika

Galvenās specifikācijas

• Formas faktors: SFP (mazs formas faktors, pievienojams)
• Darba viļņa garums: 1550 nm
• Maksimālais pārraides attālums: līdz 120 000 m (120 km) pa vienmoda optisko šķiedru
• Savienotāja tips: LC dupleksais
• Saderīgā datu pārraides ātruma klase: 1000BASE-ZX (1,25 Gbps klases lietojumi)
• Svars: aptuveni 0,02 kg
• Produkta krāsas: zaļa, pelēka

Kā lietot

Uzstādiet moduli saderīgā SFP ligzdā, ievērojot resursdatora ierīces ražotāja norādījumus par karsto pievienošanu un apstrādi. Savienojiet LC duplekso vienmoda komutācijas kabeli starp raiduztvērējiem katrā savienojuma galā, nodrošinot pareizu raidīšanas/saņemšanas izlīdzināšanu. Pārbaudiet, vai tīkla ierīce atpazīst raiduztvērēju, un, ja pieejams, iespējojiet jebkādu digitālo diagnostiku vai saites iestatījumus, ko prasa jūsu platforma. Apstipriniet saites statusu un pēc nepieciešamības veiciet optiskās jaudas un saites testus pirms savienojuma nodošanas produkcijā.

Ieteikumi

Optimālai liela attāluma veiktspējai izmantojiet vienmoda optisko šķiedru ar atbilstošu vājinājumu un augstas kvalitātes LC plākstera vadiem. Pārliecinieties, ka abos galos tiek izmantoti raiduztvērēji ar atbilstošu viļņa garumu un klasi (1550 nm, vienmoda). Ja nepieciešams Digitālās diagnostikas monitorings (DDM/DOM), apstipriniet resursdatora saderību, lai piekļūtu reāllaika monitoringam par barošanas spriegumu, temperatūru, raidīšanas un saņemšanas jaudas parametriem.
