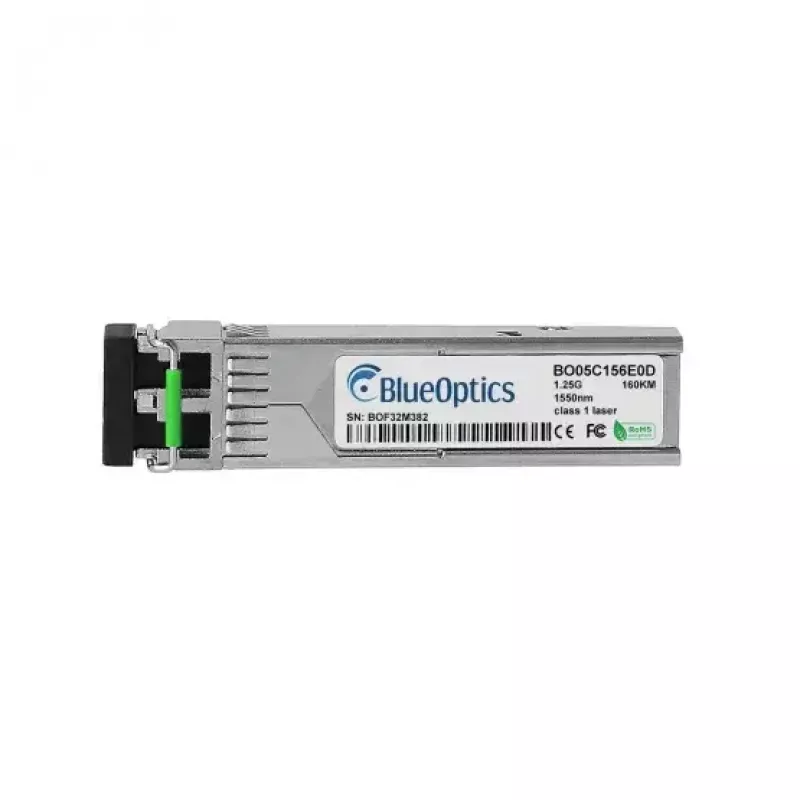

SFP raiduztvērēja modulis BlueOptics BTI-MGBIC-GEX-DD-T-LC-BO 1250 Mbit/s 1550 nm

BlueOptics BTI-MGBIC-GEX-DD-T-LC-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1000BASE-ZX klases vienmoda saitēm. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un darbojas ar viļņa garumu 1550 nm. Modulim ir metāla korpuss, LC dupleksais optiskais savienotājs un kompakts SFP formas faktors. Tā barošanas spriegums ir 3,3 V, un tas sver aptuveni 20 g, tādējādi to ir viegli integrēt komutatoros, maršrutētājos un citā tīkla aparatūrā, kas pieņem standarta SFP moduļus.

Priekšrocības

Šis BlueOptics SFP modulis atbilst MSA saderīgām SFP mehāniskajām un elektriskajām specifikācijām, lai nodrošinātu sadarbspēju ar plašu tīkla aprīkojuma klāstu. Metāla korpuss nodrošina mehānisku izturību un siltuma izkliedi, savukārt vienmoda optiskais interfeiss ar 1550 nm nodrošina tālsatiksmes pārraidi. Modulis atbalsta standarta optiskos protokolus līdz 1,25 Gbit/s un ir saderīgs ar LC duplekso kabeļošanu, ļaujot vienlaicīgi raidīt un uztvert pa atsevišķām šķiedrām.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Izslēdziet resursiekārtu vai veiciet karstās nomaiņas procedūras, kā to iesaka iekārtas ražotājs, pēc tam ievietojiet SFP raiduztvērēju saderīgā SFP slotā, līdz tas nofiksējas. Pievienojiet LC duplekso vienmoda optiskās šķiedras ielāpu vadu, nodrošinot pareizu raidīšanas un uztveršanas šķiedru orientāciju. Konfigurējiet resursiekārtas interfeisu saskaņā ar komutatora vai maršrutētāja dokumentāciju, lai aktivizētu 1000BASE-ZX saiti, un pārbaudiet saites statusa gaismas diodes vai pārvaldības interfeisus. Ja resursiekārta atbalsta, aktivizējiet un pārraugiet ciparu diagnostikas funkcijas barošanas spriegumam, lāzera strāvai, optiskajai jaudai un temperatūrai.

Ieteikumi

Izmantojiet vienmoda LC dupleksos optiskās šķiedras ielāpu vadus ar atbilstošu vājinājumu un kvalitāti tālsatiksmes saitēm, kā arī pārliecinieties, ka mērķa aparatūra atbalsta 1000BASE-ZX SFP moduļus un papildu ciparu diagnostiku (DDM/DOM), lai piekļūtu reāllaika darbības parametriem.
