SFP raiduztvērēja modulis BlueOptics H-BX20-SFP/A-U-BO 1250 Mbit/s

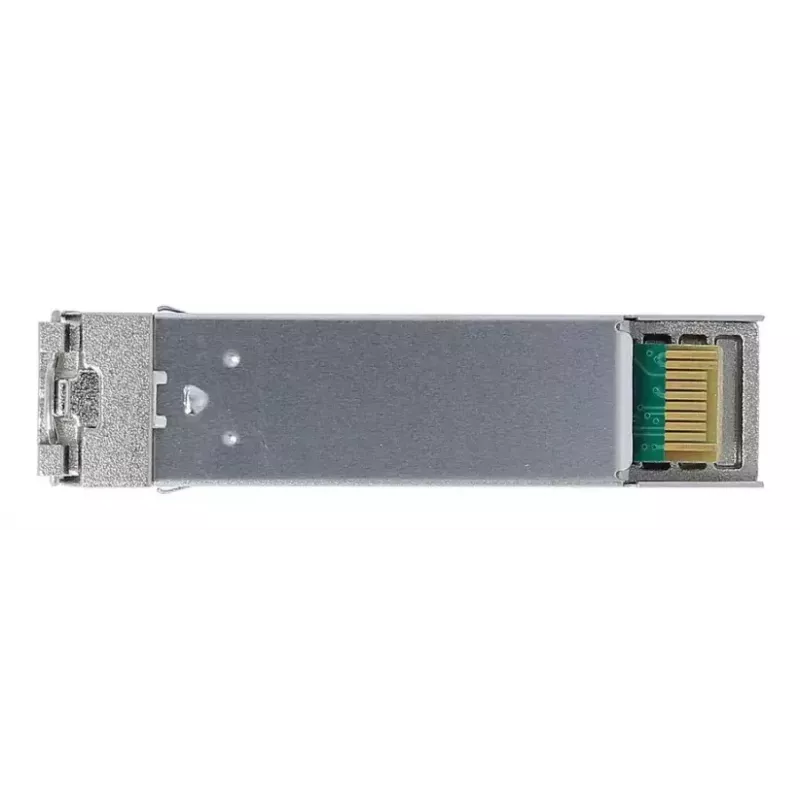

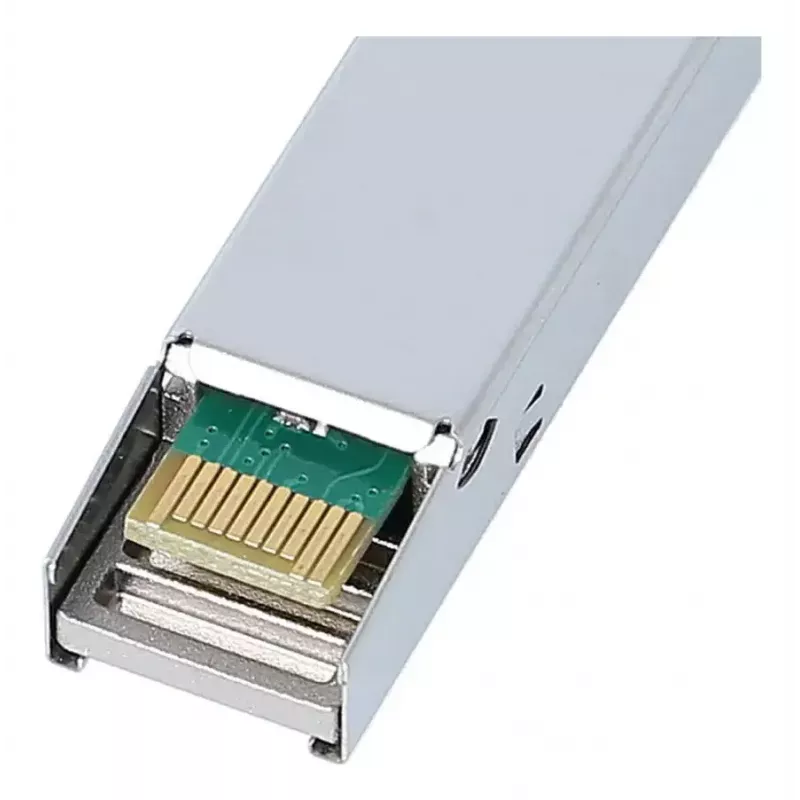

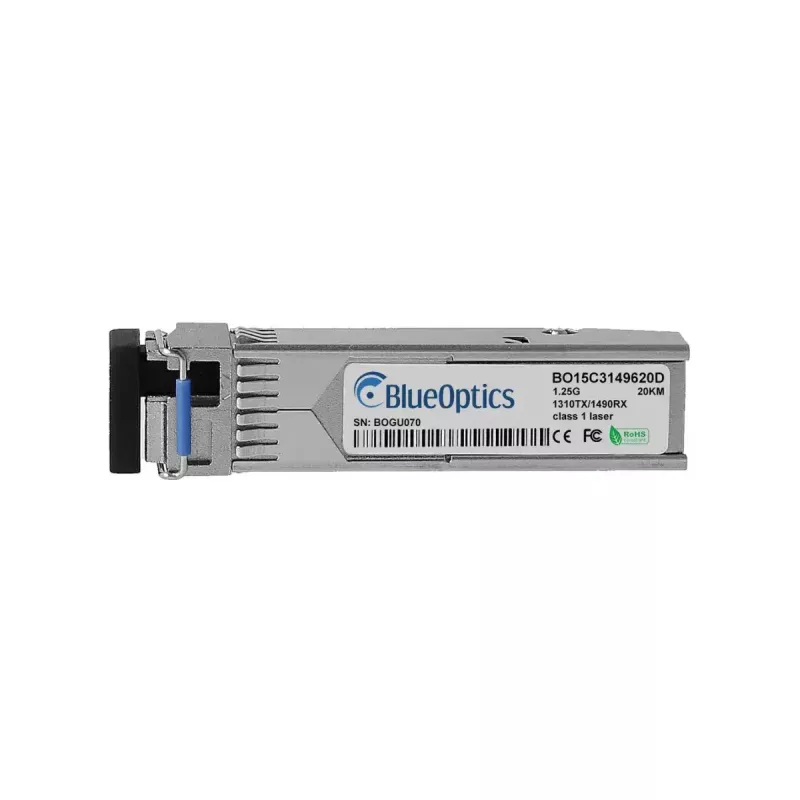

BlueOptics H-BX20-SFP/A-U-BO ir SFP raiduztvērēja modulis, kas paredzēts vienšķiedras optiskajiem savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis izmanto LC Simplex saskarni un realizē divvirzienu 1000BASE-BX-U topoloģiju: tas raida pie 1310 nm un uztver pie 1490 nm. Raiduztvērējs ir izgatavots atbilstoši MSA saderīgiem izmēriem un elektriskajām/optiskajām saskarnēm, sver aptuveni 20 g un ir sudraba krāsā. Ar vidējo laiku starp kļūmēm (MTBF) 3 000 000 stundu modulis ir paredzēts nepārtrauktai darbībai parastajās tīkla aparatūras platformās, kas pieņem SFP formas faktora raiduztvērējus.

Priekšrocības

H-BX20-SFP/A-U-BO piedāvā kompaktu SFP formas faktoru, kas ir saderīgs ar daudziem slēdžiem, maršrutētājiem un atmiņas sistēmām, kuras atbalsta 1000BASE-BX-U moduļus. Tā LC Simplex savienotājs un divvirzienu raidīšanas/uztveršanas viļņu garumi nodrošina vienšķiedras izvietošanu, ja nav pieejami atsevišķi raidīšanas un uztveršanas pavedieni. Modulis atbilst MSA standartiem mehāniskajai un optiskajai savietojamībai un ietver digitālās diagnostikas uzraudzības (DDM/DOM) funkcionalitāti reāllaika ziņošanai par barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru. Raiduztvērējs ir izgatavots, izmantojot komponentus no pazīstamiem optikas un IC ražotājiem, un ir paredzēts ilgam darbības mūžam un stabilai optiskajai veiktspējai.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Uzstādiet H-BX20-SFP/A-U-BO, ievietojot SFP moduli pieejamā SFP portā saderīgā tīkla iekārtā, līdz tas nofiksējas. Pievienojiet LC Simplex šķiedras ielāpu kabeli ar atbilstošu polaritāti raiduztvērēja LC savienotājam. Pārliecinieties, ka attālais raiduztvērējs izmanto papildu BX viļņu garuma pāri (raidīšana/uztveršana) vienšķiedras darbībai. Pārbaudiet, vai resursdatora ierīce atbalsta 1000BASE-BX-U, un, ja nepieciešams, iespējojiet DDM/DOM uzraudzību iekārtas pārvaldības saskarnē, lai nolasītu reāllaika diagnostikas vērtības. Ieslēdziet iekārtu un apstipriniet savienojuma statusu un datu caurlaidspēju, izmantojot ierīces portu indikatorus vai pārvaldības konsoli.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda šķiedru un LC Simplex komutācijas kabeļus, kas atbilst raiduztvērēja viļņu garuma plānam, lai sasniegtu paredzamo diapazonu un jaudas rezerves. Pārbaudiet savietojamību ar konkrēto tīkla aparatūras pārdevēju un platformu; ja nepieciešama attālā diagnostika, pārliecinieties, ka resursdatora sistēma atbalsta DDM/DOM, lai piekļūtu diagnostikas parametriem. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar SFP moduli, un turiet putekļu vāciņus uz savienotājiem līdz savienošanai, lai samazinātu piesārņojumu.
