SFP raiduztvērēja modulis BlueOptics H-BX20-SFP-D-BO 1250 Mbit/s

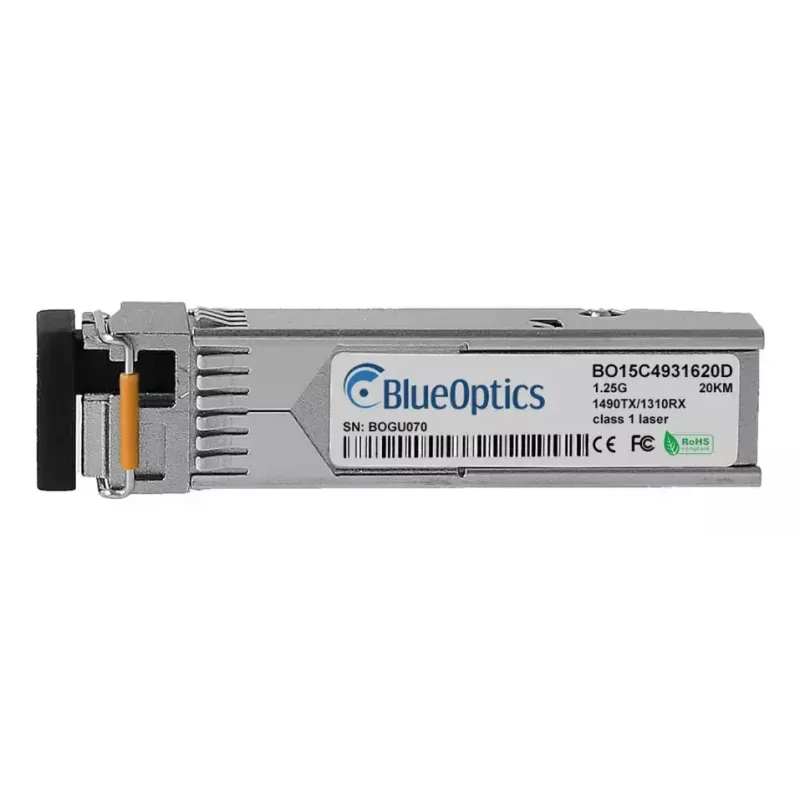

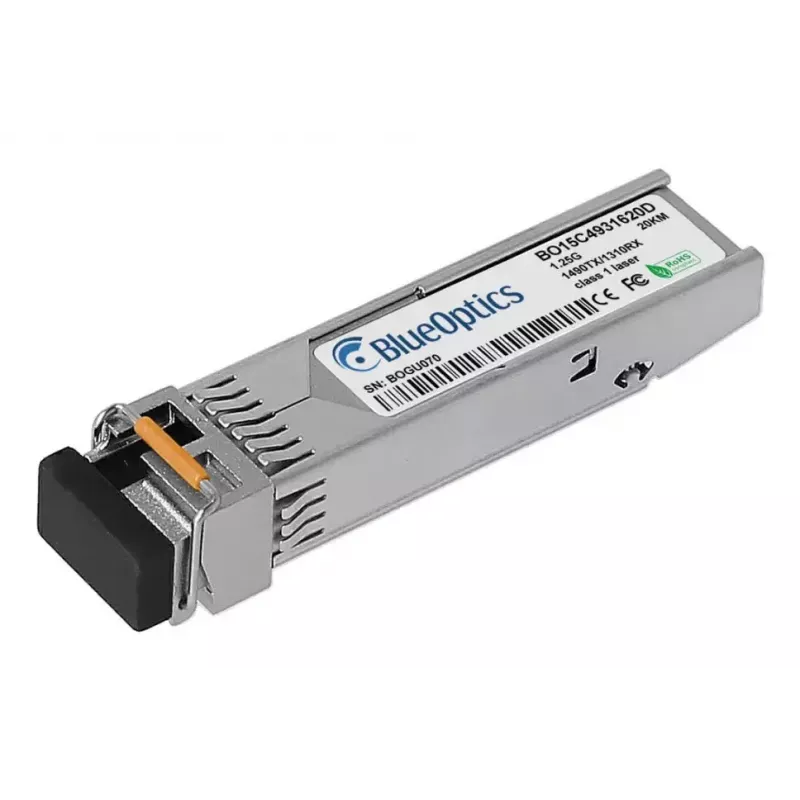

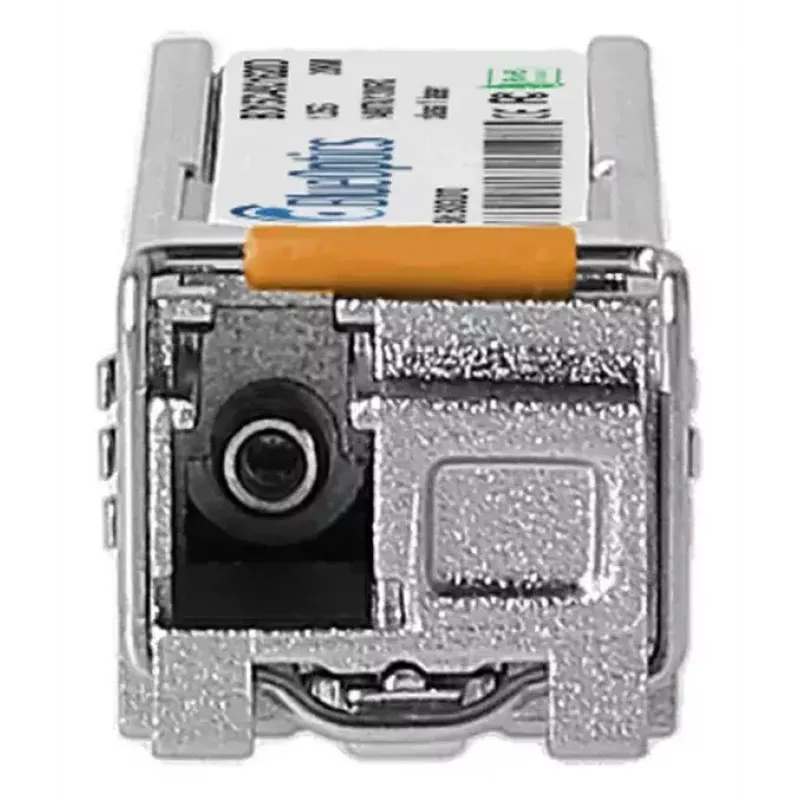

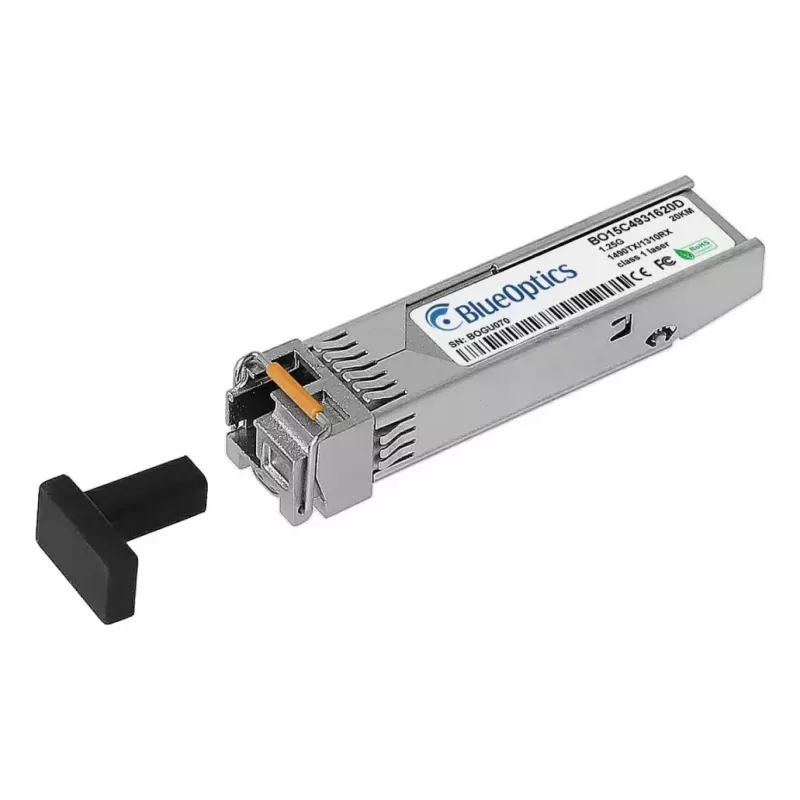

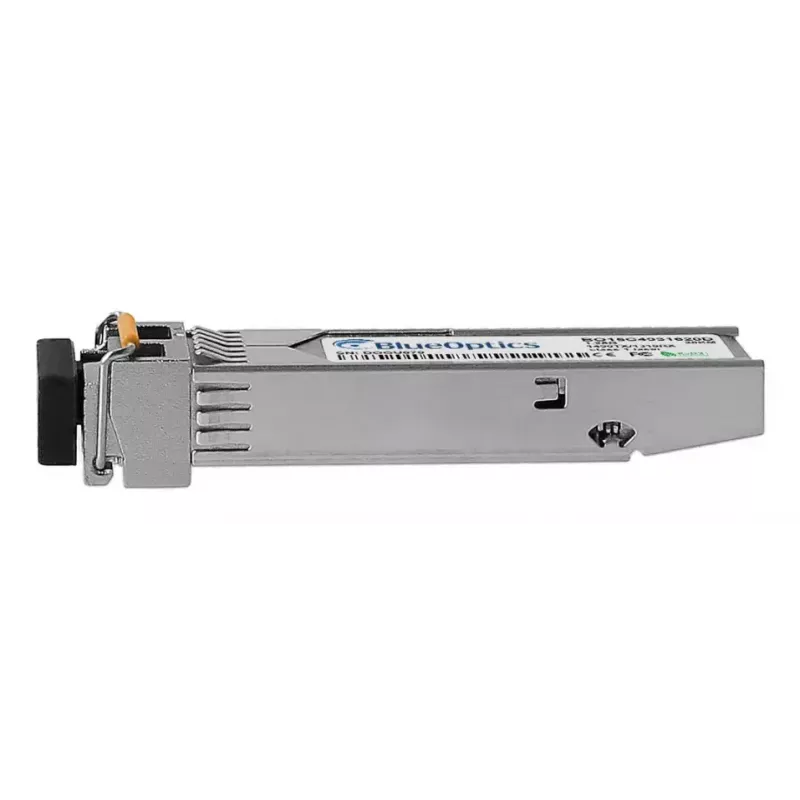

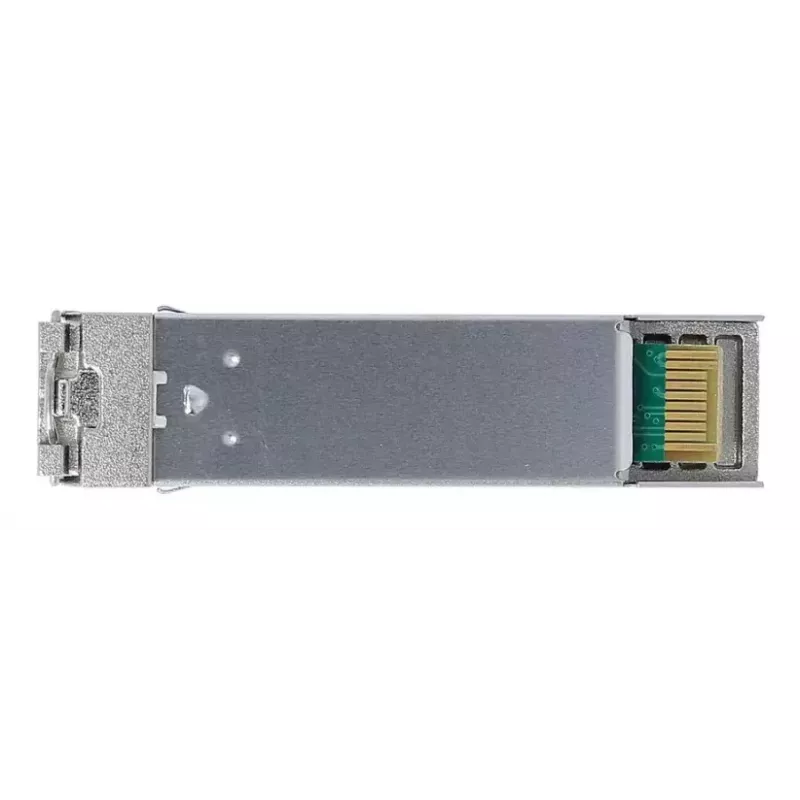

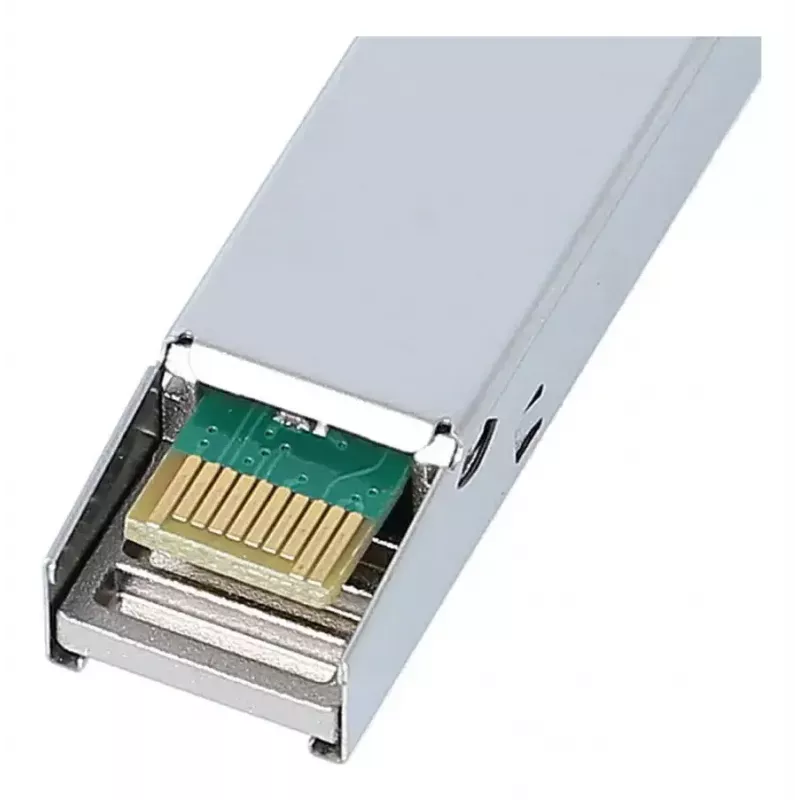

BlueOptics H-BX20-SFP-D-BO ir SFP raiduztvērēja modulis vienmoda optisko šķiedru līnijām, kas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis ir ievietots kompaktā metāla korpusā ar sudrabainu apdari un sver aptuveni 20 g, tas realizē 1000BASE-BX-D tipa pārraidi ar atsevišķiem raidītāja un uztvērēja viļņu garumiem, kas piemērots liela attāluma optiskiem savienojumiem. Modulis atbilst CE, RoHS un FCC standartiem un ievēro MSA fiziskās formas faktora konvencijas, lai nodrošinātu savietojamību ar saderīgu tīkla aprīkojumu.

Priekšrocības

BlueOptics raiduztvērējs nodrošina standartizētu SFP interfeisu metāla korpusā, kas atbalsta 1,25 Gbit/s Ethernet klases savienojumus pa vienmoda optisko šķiedru. Atbilstība kopējiem regulatīvajiem standartiem un MSA specifikācijai garantē savietojamību un paredzamu mehānisko un elektrisko darbību slēdžos, maršrutētājos un citās tīkla platformās. Tā vieglais dizains un LC simplex optiskais savienotājs padara to vienkāršu uzstādīt un integrēt esošajās optisko šķiedru sadales paneļu un statīvu sistēmās.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet raiduztvērēju saderīga slēdža, maršrutētāja vai citas tīkla iekārtas SFP slotā, kad resursdatora iekārta ir izslēgta, vai ievērojot pārdevēja norādījumus par karsto nomaiņu. Pievienojiet piemērotu vienmoda LC simplex ielāpa kabeli starp raiduztvērējiem katrā līnijas galā, ievērojot virziena viļņu garumus raidīšanai un uztveršanai. Pēc ievietošanas un līnijas izveidošanas pārbaudiet signāla esamību un līnijas statusu, izmantojot resursdatora ierīces pārvaldības interfeisu. Ja pieejams un resursdators to atbalsta, izmantojiet digitālo diagnostikas uzraudzību (DDM/DOM), lai diagnostikas nolūkos nolasītu reāllaika moduļa parametrus, piemēram, izejas jaudu un temperatūru.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC simplex ielāpa vadus un pārliecinieties, ka abi līnijas gali izmanto saderīgus BX-D tipa raiduztvērējus (atbilstoši raidīšanas un uztveršanas viļņu garumi). Pārbaudiet DDM/DOM atbalstu resursdatora ierīcē, lai iespējotu attālinātu uzraudzību. Ievērojiet pareizu optisko šķiedru apiešanos un pirms savienošanas notīriet savienotāju gala virsmas, lai uzturētu līnijas veiktspēju un samazinātu ievietošanas zudumus.
