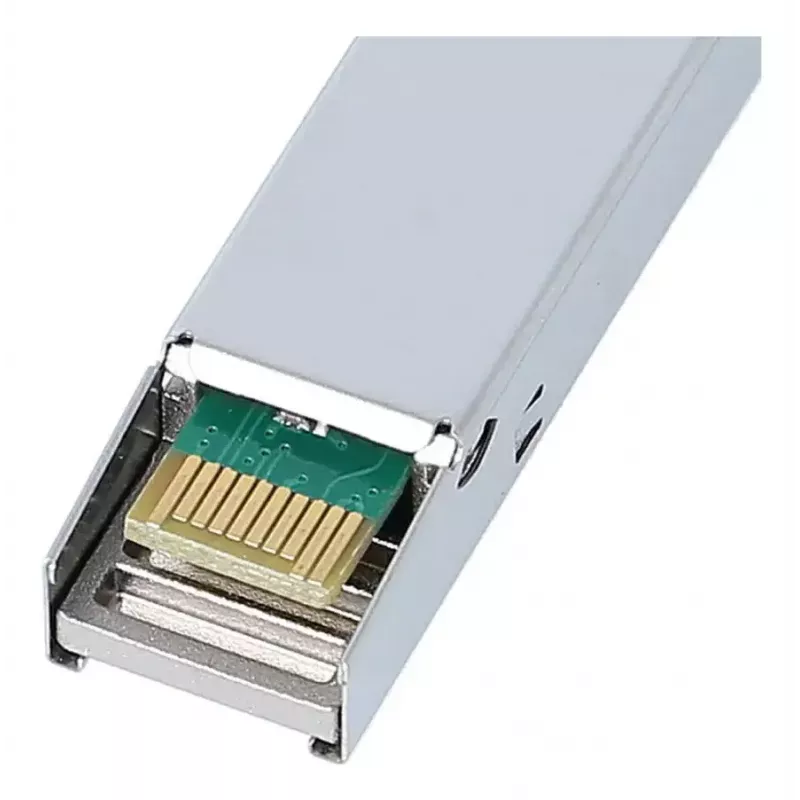

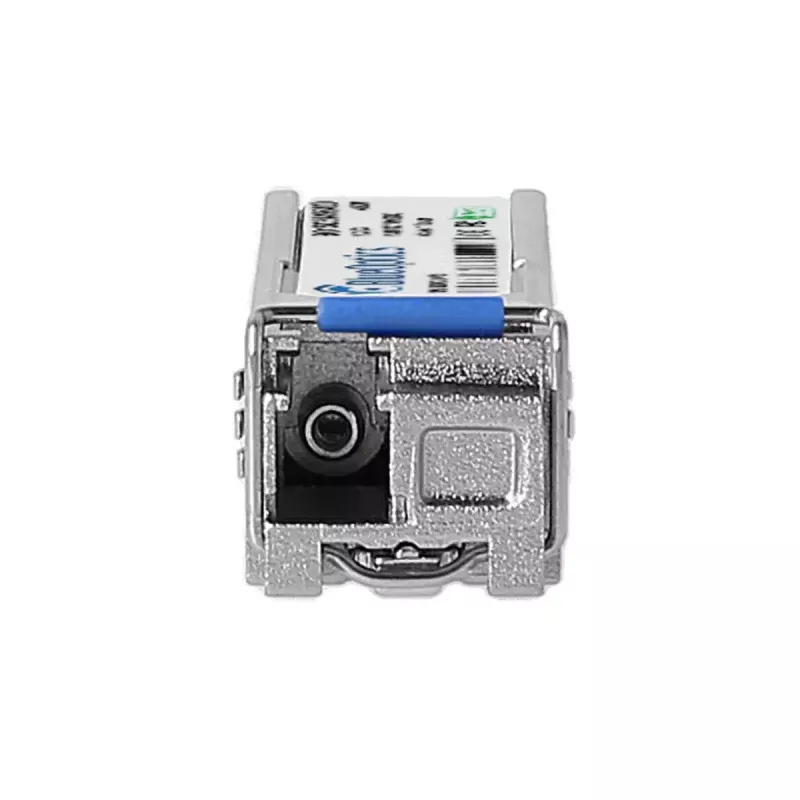

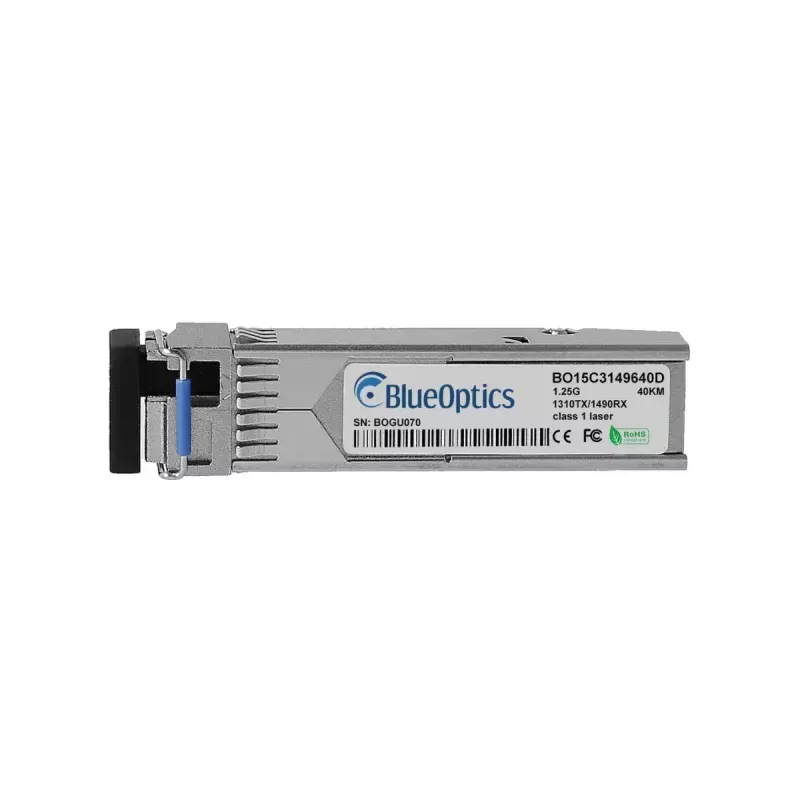

SFP raiduztvērēja modulis BlueOptics LE2MGSC40DE0-BO 1250 Mbit/s

BlueOptics LE2MGSC40DE0-BO SFP raiduztvērēja modulis ir kompakts šķiedru optikas 1000BASE-BX-U SFP, kas paredzēts vienas šķiedras saitēm ar LC simplex savienotājiem. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un savienojuma sasniedzamību līdz 40 000 m atkarībā no šķiedras veida un tīkla apstākļiem. Modulis īsteno divvirzienu pārraides shēmu ar atsevišķiem raidīšanas (1310 nm) un saņemšanas (1490 nm) viļņu garumiem pa vienu šķiedru un ietver digitālo diagnostikas uzraudzību (DDM/DOM), kas atbilst MSA SFF-8472, lai reāllaikā uzraudzītu spriegumu, temperatūru, lāzera jaudu un nobīdes strāvu. Raiduztvērējs tiek piedāvāts sudraba korpusā, sver aptuveni 20 g un atbilst SFP formas faktoram un MSA sadarbspējas vadlīnijām.

Priekšrocības

Raiduztvērējs nodrošina standartizētu SFP formas faktoru, kas ir saderīgs ar parastajām aparatūras platformām, un atbalsta plašu tīkla lietojumu klāstu, tostarp komutatoros, maršrutētājos un glabāšanas sistēmās. Izstrādāts atbilstoši MSA specifikācijām, tajā tiek izmantoti augstas kvalitātes optiskie starotāji un IC komponenti, lai nodrošinātu ilgu MTBF (aptuveni 3 000 000 stundas) un stabilu optisko veiktspēju. Integrētā digitālā diagnostika vienkāršo attālināto uzraudzību un kļūdu analīzi, savukārt LC simplex savienotājs un vienas šķiedras BX dizains samazina kabeļu sarežģītību punktu-punkta saitēs.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet SFP moduli saderīgā SFP portā komutatorā, maršrutētājā vai citā tīkla ierīcē, kamēr resursdatora ierīce ir ieslēgta saskaņā ar ražotāja norādījumiem. Pievienojiet LC simplex šķiedras savienojuma kabeli modulim un atbilstošajam attālajam raiduztvērējam, ievērojot pareizu šķiedras polaritāti divvirzienu vienas šķiedras darbībai. Pārliecinieties, ka resursdatora platforma atbalsta 1000BASE-BX-U, un, ja nepieciešams, iespējojiet DDM/DOM uzraudzību ierīces pārvaldības saskarnē, lai nolasītu reāllaika diagnostikas vērtības. Strādājot ar moduli, ievērojiet standarta ESD piesardzības pasākumus un līdz uzstādīšanai turiet aizsargvāciņus uz savienotājiem.

Ieteikumi

Izmantojiet vienmoda šķiedru, kas paredzēta liela attāluma saitēm, un pirms izvēršanas pārbaudiet saites budžetu un vājinājumu. Apstipriniet saderību ar mērķa tīkla aprīkojumu un programmaparatūru, iespējojiet DDM/DOM tikai tad, ja to atbalsta resursdatora ierīce, un pēc uzstādīšanas veiciet saites testus, lai apstiprinātu optiskās jaudas līmeņus un BER, ja piemērojams.
