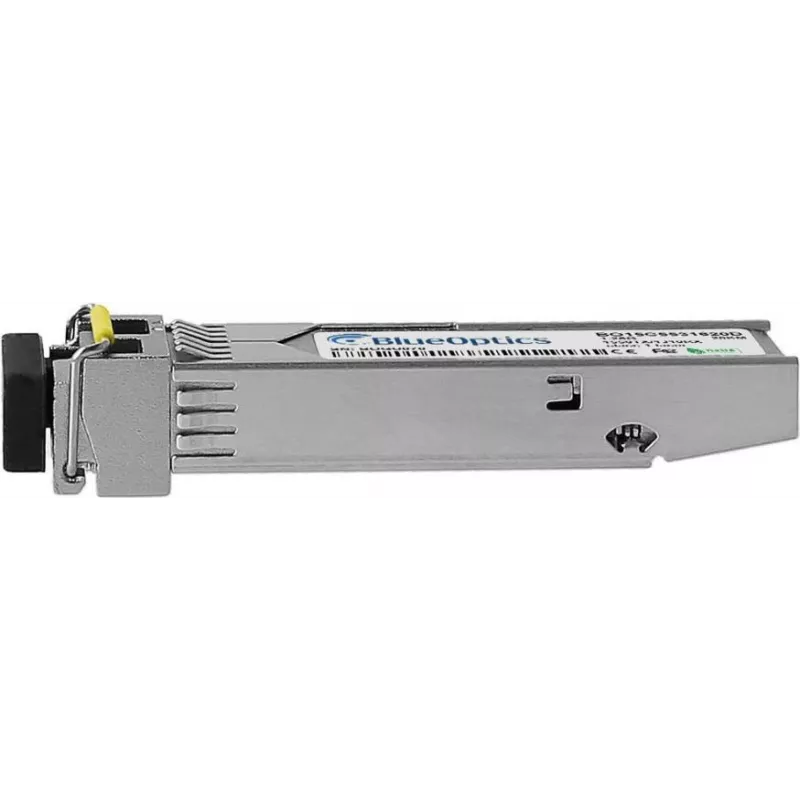

SFP raiduztvērēja modulis BlueOptics MG-1000PD1 V2-BO 1250 Mbit/s

BlueOptics MG-1000PD1 V2-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1000BASE-BX-D lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Modulis izmanto LC simplekso šķiedru savienotāju vienmoda saitēm un atbalsta optisko pārraidi līdz 20 000 m attālumam. Apdarināts sudraba krāsā un sver aptuveni 20 g, šis kompaktais raiduztvērējs ir paredzēts lietošanai tīkla iekārtās, kas pieņem MSA saderīgus SFP moduļus un atbalsta 1000BASE-BX-D signālus.

Priekšrocības

Modulis nodrošina stabilu 1,25 Gbit/s līnijas ātrumu Gigabit Ethernet un līdzīgiem lietojumiem, saglabājot mazu formas faktoru, kas piemērots standarta SFP portiem. Izgatavots atbilstoši MSA fiziskās saskarnes standartiem, tas nodrošina savstarpēju aizvietojamību ar saderīgiem SFP portiem un ir piemērots liela attāluma vienmoda saitēm līdz 20 km. LC simpleksais savienotājs un vienas šķiedras BX-D dizains ļauj veikt vienlaicīgu pārraidi un uztveršanu, izmantojot vienu šķiedru ar dažādiem viļņu garumiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet BlueOptics SFP moduli pieejamā SFP portā slēdžā, maršrutētājā vai citā saderīgā tīkla ierīcē, kad ierīce ir izslēgta, vai ievērojot ierīces ražotāja karstās maiņas procedūru. Savienojiet piemērotu vienmoda LC ielāpu kabeli starp raiduztvērējiem katrā galā, nodrošinot pareizu orientāciju LC simpleksajiem savienotājiem un pārbaudot, vai attālajā raiduztvērējā tiek izmantots papildinošais BX-D viļņu garumu pāris. Apstipriniet saites statusu resursdatora ierīcē un, ja pieejams, iespējojiet digitālo diagnostikas uzraudzību (DDM/DOM) resursdatorā, lai nolasītu optiskos parametrus, ja tie tiek atbalstīti.

Ieteikumi

Izmantojiet vienmoda optiskās šķiedras ielāpu vadus un pārliecinieties, ka abos galos tiek izmantoti saderīgi BX-D raiduztvērēji (vienā pusē pārraide 1310 nm, otrā pusē uztveršana 1550 nm) pareizai vienas šķiedras darbībai. Pārbaudiet resursdatora saderību ar MSA saderīgiem trešo pušu SFP moduļiem un iespējojiet DDM/DOM atbalstu resursdatora sistēmā, lai uzraudzītu reāllaika optiskos parametrus, kad tie ir pieejami.
