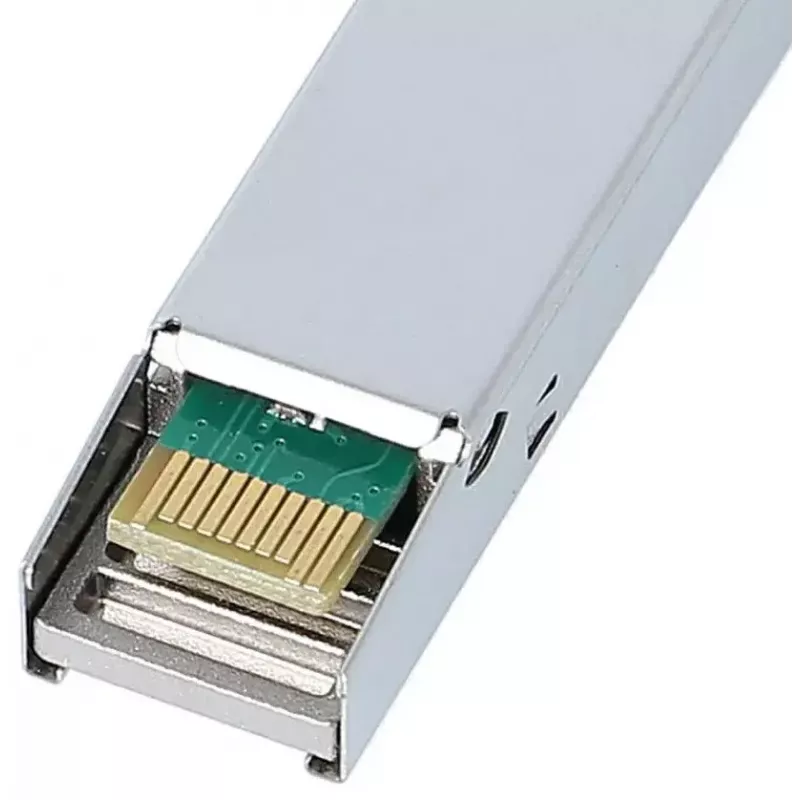

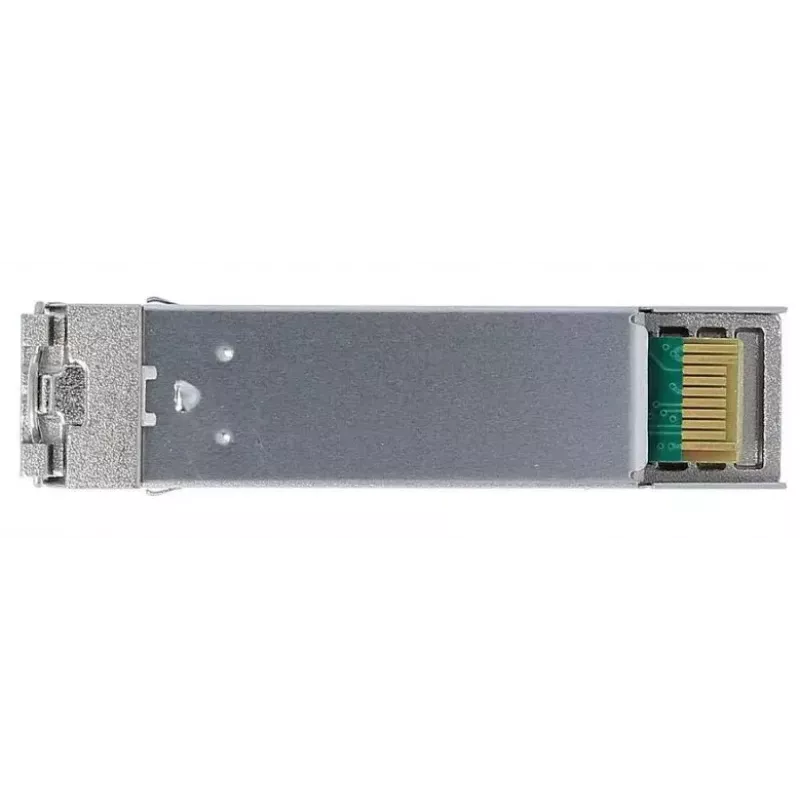

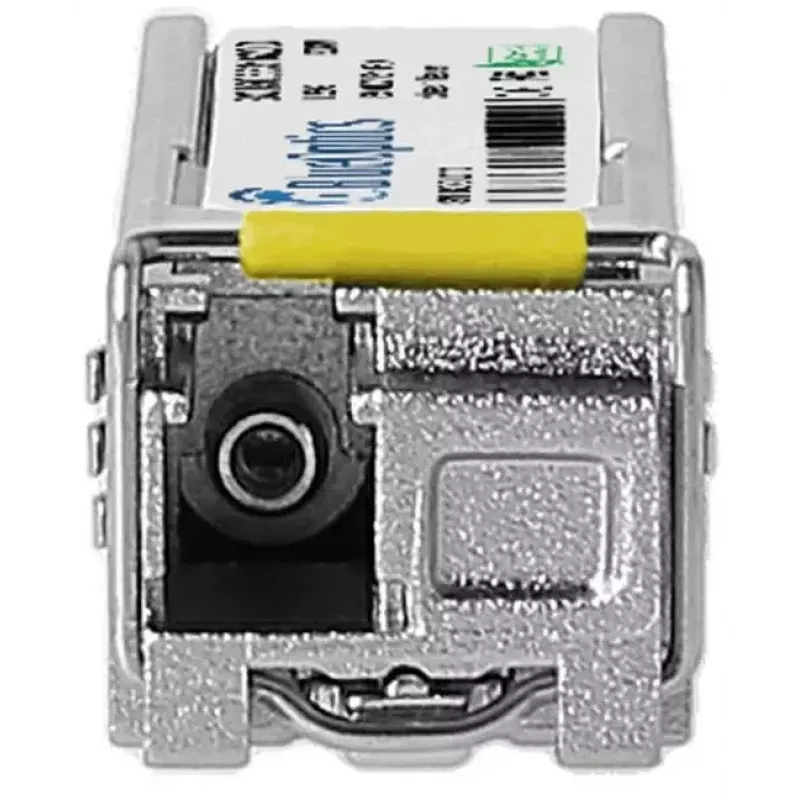

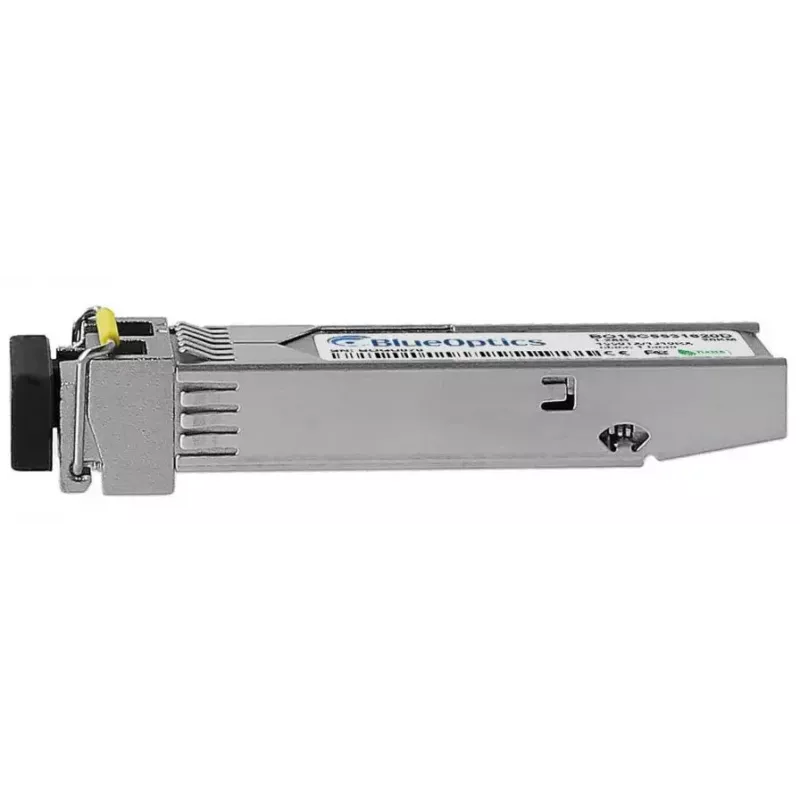

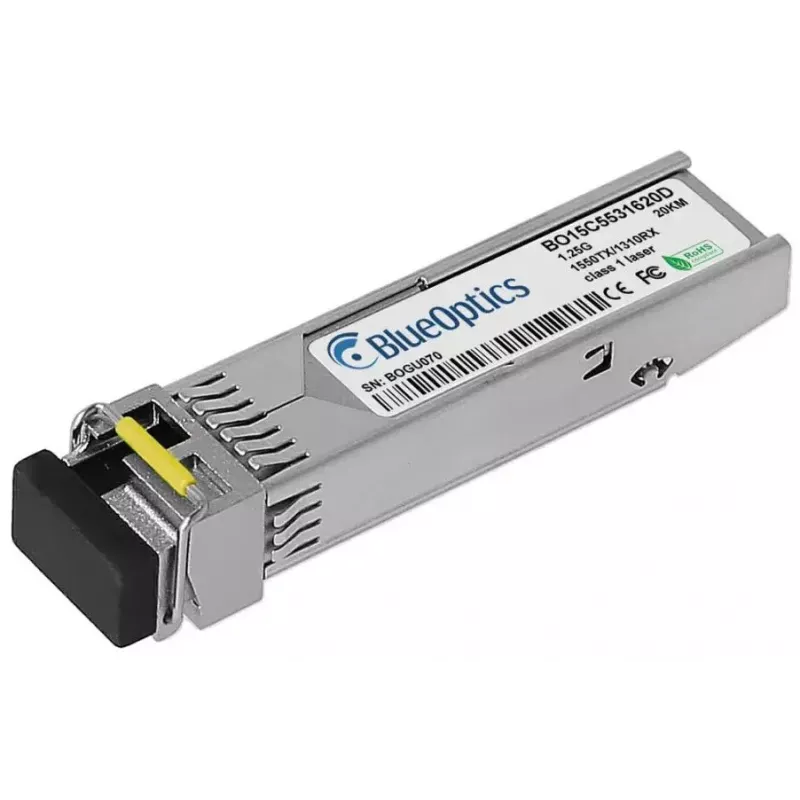

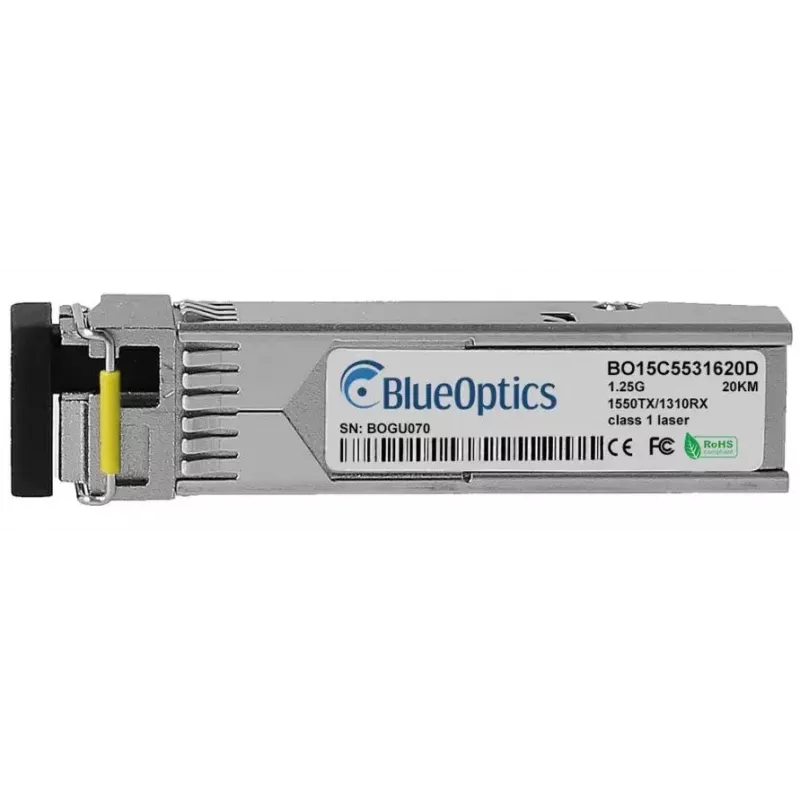

SFP raiduztvērēja modulis BlueOptics SFP-10B-CM-BO 1250 Mbit/s

BlueOptics SFP-10B-CM-BO 1250 Mbit/s ir kompakts optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts vienmoda šķiedru savienojumiem. Ievietots metāla korpusā ar tērauda apdari un sver tikai 20 g, šis modulis atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un darbojas no 3,3 V barošanas avota. Ar LC simplex optisko savienojamību un atbilstību SFP/MSA mehāniskajiem formas faktoriem modulis ir paredzēts lietošanai tīkla iekārtās, kas pieņem standarta SFP raiduztvērējus.

Priekšrocības

Modulis piedāvā standartizētu SFP saskarni ērtai karstās nomaiņas uzstādīšanai un plašu savietojamību ar komutatoriem, maršrutētājiem un glabāšanas sistēmām, kas pieņem SFP moduļus. Tā metāla korpuss nodrošina mehānisku uzticamību un EMI ekranēšanu, savukārt mazais svars un mazais formas faktors samazina vietas un dzesēšanas prasības. Izstrādāts saskaņā ar nozares MSA vadlīnijām, tas atbalsta uzticamu optisko pārraidi pa vienmoda šķiedru un ietver digitālo diagnostiku (DDM/DOM) iespēju, ja to atbalsta resursdatora aparatūra, reāllaika uzraudzībai – barošanas spriegums, lāzera nobīde, izejas un saņemtā jauda, kā arī temperatūra.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP slotā tīkla ierīcē, kamēr ierīce ir ieslēgta, vai saskaņā ar resursdatora aprīkojuma karstās nomaiņas vadlīnijām. Pievienojiet LC simplex vienmoda šķiedras ielāpu kabeli moduļa optiskajai pieslēgvietai; pārliecinieties par pareizu pāru savienošanu vienas šķiedras BX darbībai (atbilstoši Tx/Rx viļņu garumi starp raiduztvērējiem). Pārbaudiet, vai resursdatora ierīce atpazīst moduli, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM uzraudzību ierīces pārvaldības saskarnē. Ievērojiet ierīces un savienojuma statusa LED indikatorus vai pārvaldības konsoli, lai apstiprinātu savienojuma aktivitāti.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC simplex ielāpu vadus un, izvietojot vienas šķiedras BX moduļus, pārliecinieties, ka attālais raiduztvērējs atbilst nepieciešamajam Tx/Rx viļņu garumu izkārtojumam. Pārbaudiet, vai resursdatora ierīces programmaparatūra atbalsta trešo pušu SFP moduļus un DDM/DOM, ja nepieciešama diagnostikas uzraudzība. Ievērojiet standarta šķiedru apstrādes procedūras: uzturiet savienotājus tīrus, izvairieties no asiem līkumiem un nostipriniet kabeļus, lai novērstu raiduztvērēja slodzi. Lai nodrošinātu paplašinātu sasniedzamību un optimālu veiktspēju, uzstādiet saskaņā ar aprīkojuma pārdevēja optiskā budžeta un savienojuma zudumu aprēķiniem.
