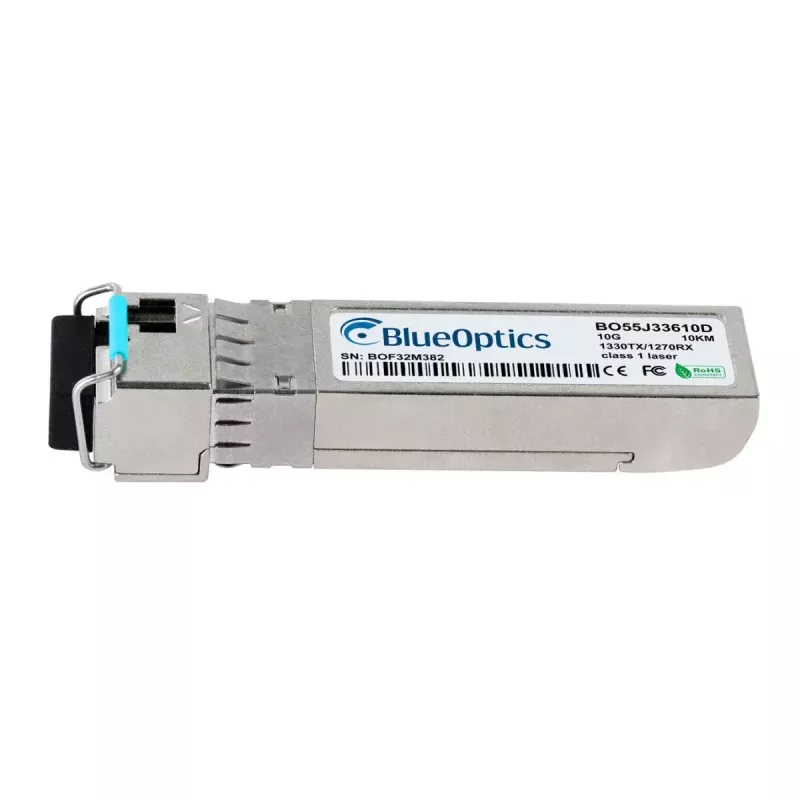

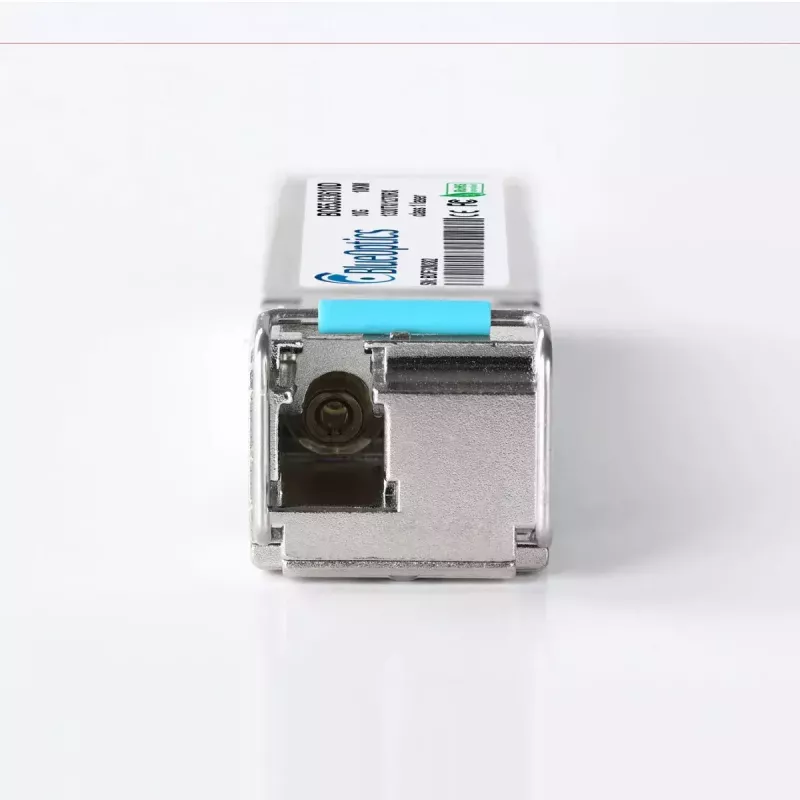

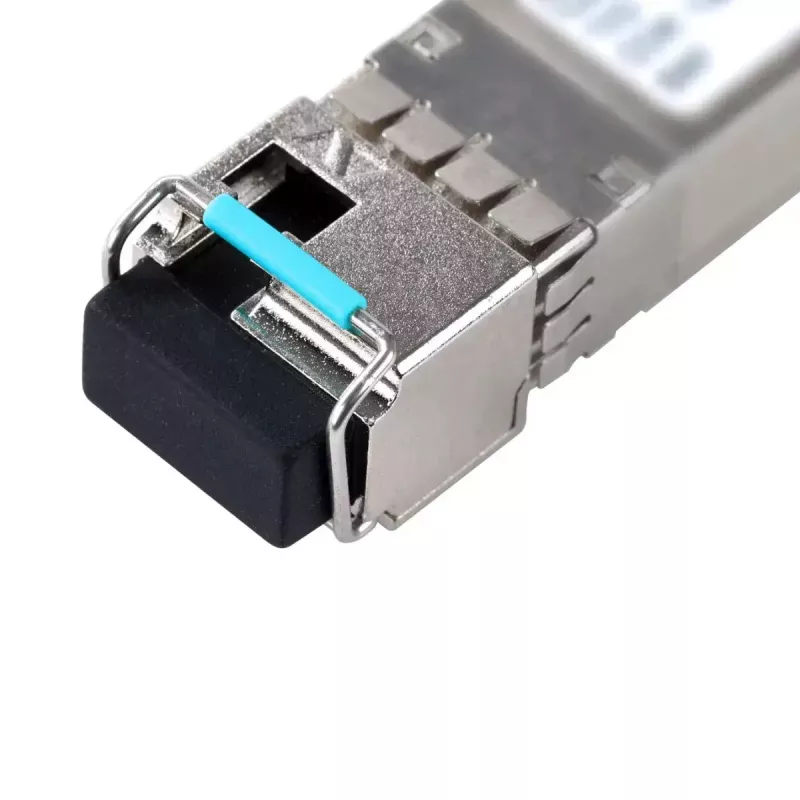

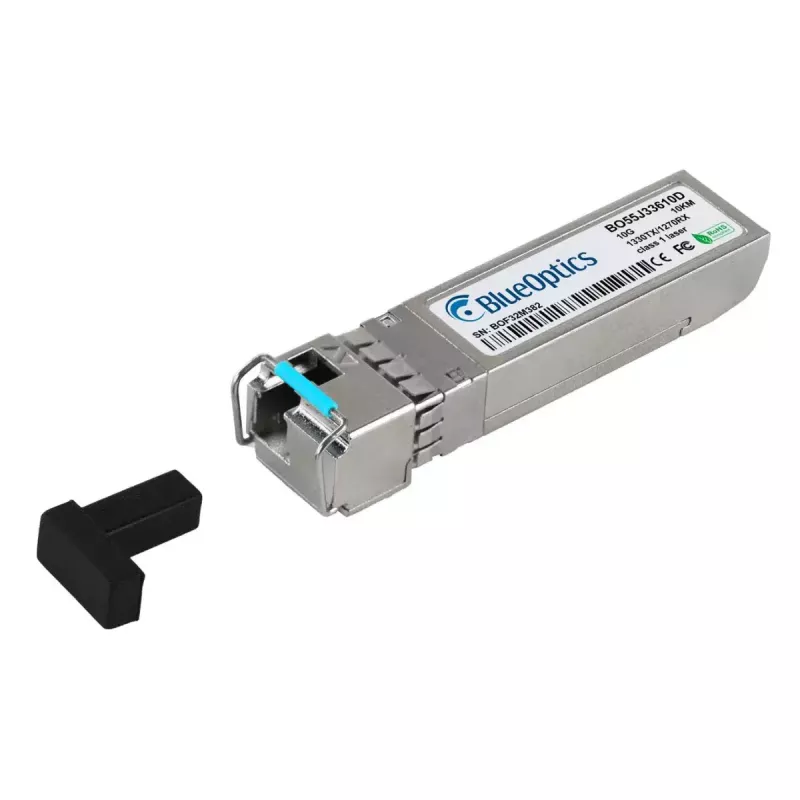

SFP+ raiduztvērēja modulis BlueOptics SFP+-10GBIDI-1330-1270-BO 10000 Mbit/s

BlueOptics SFP+-10GBIDI-1330-1270-BO ir SFP+ optiskais raiduztvērējs, kas paredzēts 10 Gbit/s optiskiem savienojumiem. Tas izmanto divvirzienu (BiDi) 10GBASE-BX-D darbību ar raidītāja viļņa garumu 1330 nm un uztvērēja viļņa garumu 1270 nm, izmantojot vienu LC simplekso optisko šķiedru. Modulis atbilst SFP+ formas faktoram, nodrošina maksimālo pārraides attālumu līdz 10 000 m, izmantojot piemērotu optisko šķiedru, aprīkots ar LC savienotāju, un tam ir kompakts, sudrabkrāsas korpuss, kura svars ir aptuveni 20 g. Izgatavots atbilstoši MSA standartiem, tas ietver digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika barošanas sprieguma, lāzera strāvas, optiskās jaudas un temperatūras mērīšanai, un tā MTBF ir aptuveni 3 000 000 stundas.

Priekšrocības

Raiduztvērējs nodrošina 10 Gbit/s caurlaides spēju standarta SFP+ izmērā, kas ir savietojama ar plašu tīkla aprīkojuma klāstu. Divvirzienu darbība, izmantojot vienu optisko šķiedru, vienkāršo optisko infrastruktūru un samazina kabeļu prasības salīdzinājumā ar atsevišķiem raidīšanas/uztveršanas optisko šķiedru pāriem. Atbilstība MSA formas faktora un signāla standartiem nodrošina plašu saderību, savukārt integrētā digitālā diagnostika ļauj attālināti uzraudzīt galvenos parametrus bojājumu noteikšanai un profilaktiskai apkopei. Modulī izmantotie rūpnieciskas klases komponenti veicina pagarinātu darbības laiku un stabilu veiktspēju.

Piemērots lietošanai

Galvenās specifikācijas

Lietošanas instrukcija

Uzstādiet BlueOptics SFP+-10GBIDI-1330-1270-BO saderīga komutatora, maršrutētāja vai tīkla ierīces SFP+ slotā, ievērojot ražotāja norādījumus par „karsto” nomaiņu, ja tāda iespējama. Pievienojiet modulim LC simplekso vienas optiskās šķiedras savienotājkabeli un pārliecinieties, ka otrs gals ir savienots ar saderīgu BiDi raiduztvērēju ar papildinošiem viļņu garumiem. Ja nepieciešama DDM/DOM uzraudzība, pārbaudiet, vai resursierīce atbalsta SFF-8472, lai piekļūtu diagnostikas vērtībām. Pārbaudiet savienojuma statusu un ātrumu, izmantojot resursierīces saskarni, un veiciet standarta optiskās jaudas pārbaudes, lai apstiprinātu atbilstošu signāla līmeni.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda optisko šķiedru un LC savienotājkabeļus, kas atbilst nepieciešamajam savienojuma attālumam, un uzlieciet aizsargvāciņus, kad pieslēgvietas netiek izmantotas. Lai nodrošinātu precīzus DDM rādījumus un pilnīgu saderību, pārliecinieties, ka resursierīces programmaparatūra un draiveri atbalsta trešo pušu SFP+ moduļus. Izvairieties no optisko šķiedru kabeļu locīšanas vai spriedzes savienotāju tuvumā un ievērojiet atbilstošus elektrostatiskās izlādes (ESD) piesardzības pasākumus apstrādes un uzstādīšanas laikā.
