SFP raiduztvērēja modulis BlueOptics SFP-10GD-BX23-BO 10000 Mbit/s

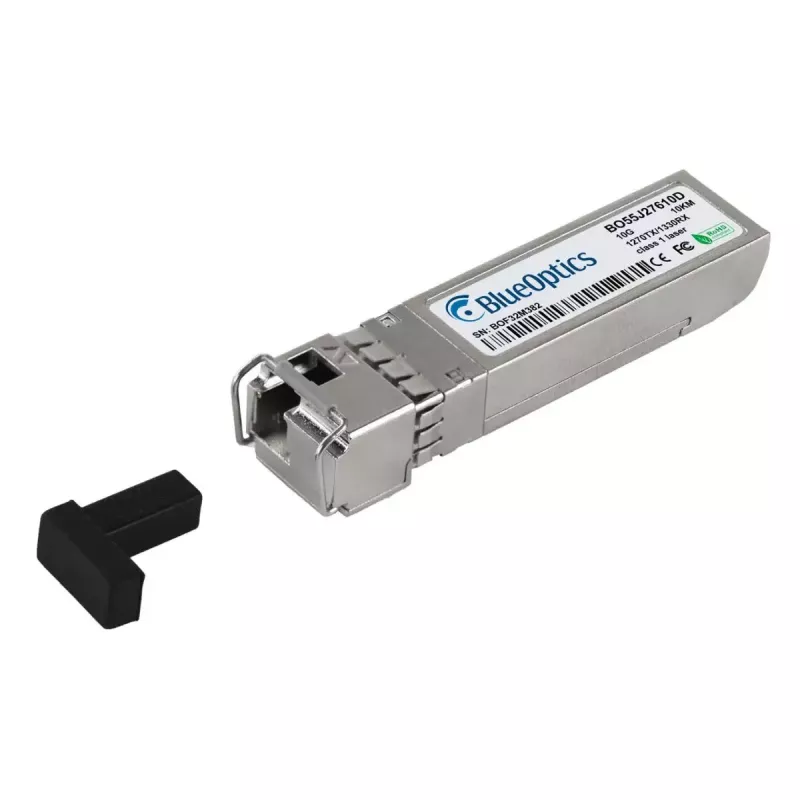

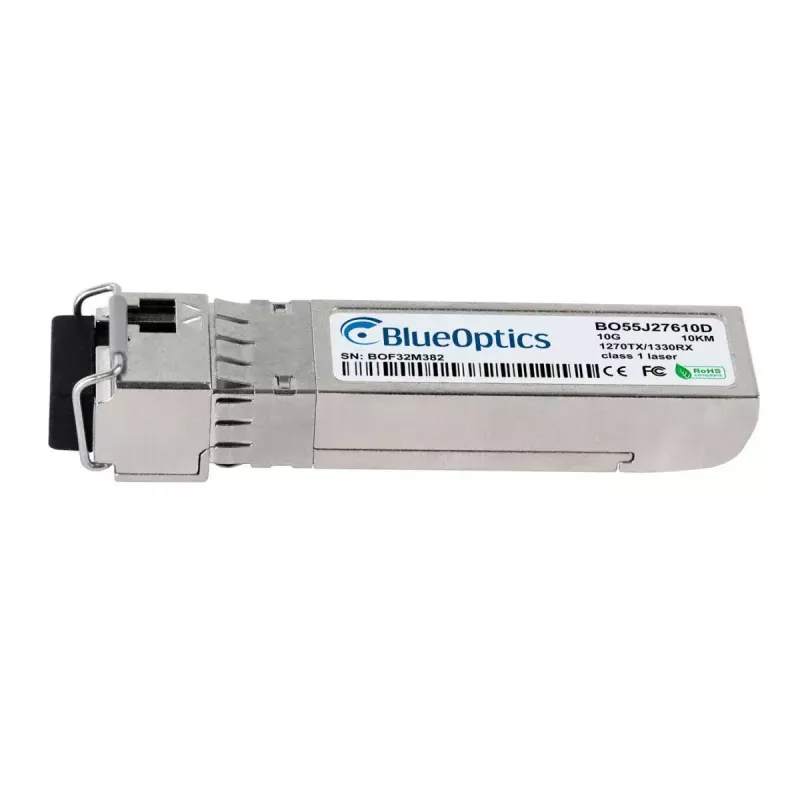

BlueOptics SFP-10GD-BX23-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s saitēm pa vienmoda šķiedru. Ievietots metāla korpusā un sverot aptuveni 3 g, modulis darbojas no 3,3 V barošanas avota un izmanto LC simplekso savienotāju. Tas ievieš divvirzienu 10GBASE-BX-U optisko saskarni ar raidītāju un uztvērēju, kas darbojas atsevišķos viļņu garumos punktstarpu šķiedru saitēm līdz atbalstītajam attālumam, lietojot saderīgā aparatūrā.

Priekšrocības

Šis BlueOptics SFP raiduztvērējs atbilst MSA saderīgām mehāniskajām un elektriskajām specifikācijām, lai nodrošinātu plašu savietojamību ar iekārtām, kas atbalsta oriģinālo MRV SFP-10GD-BX23 raiduztvērēju. Modulis atbalsta 10 Gbit/s datu pārraides ātrumu un ir izgatavots no augstas kvalitātes optiskajiem un elektroniskajiem komponentiem, lai nodrošinātu ilgu kalpošanas laiku un stabilu optisko veiktspēju. Tas atbalsta digitālo diagnostiku (DDM/DOM) reāllaika uzraudzībai, iekļaujot barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas un ieejas jaudu, kā arī temperatūru, ja uztverošā sistēma atbalsta šīs funkcijas.

Piemērots

• 10 Gbit/s augšupsaitēm un punktstarpu savienojumiem pa vienmoda šķiedru
• Slēdžiem, maršrutētājiem un glabāšanas sistēmām, kas pieņem SFP 10G moduļus
• Datu centru saitēm, operatoru un metropolitēna tīkliem, kuriem nepieciešamas BX vienas šķiedras saites
• Vidēm, kurām nepieciešama digitālā diagnostika attālinātai uzraudzībai

Galvenās specifikācijas

• Saskarnes tips: SFP (MSA saderīgs)
• Datu pārraides ātrums: līdz 10000 Mbit/s (10 Gbit/s)

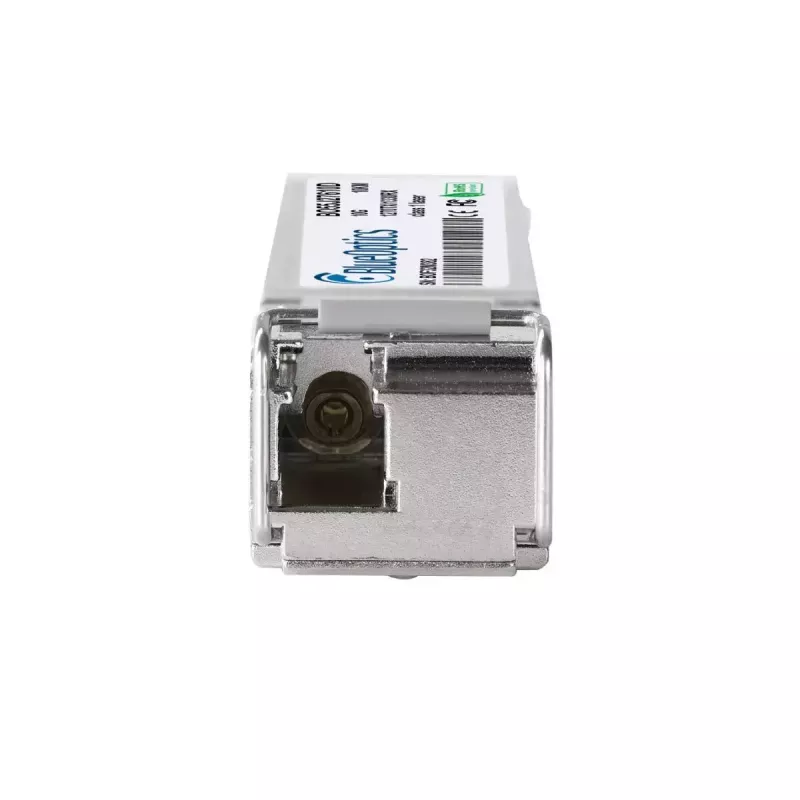

• Savienotājs: LC simpleksais (vienas šķiedras BX darbība)
• Optiskā darbība: divvirzienu raidīšana un uztveršana atsevišķos viļņu garumos pa vienmoda šķiedru
• Barošanas avots: 3,3 V darba spriegums

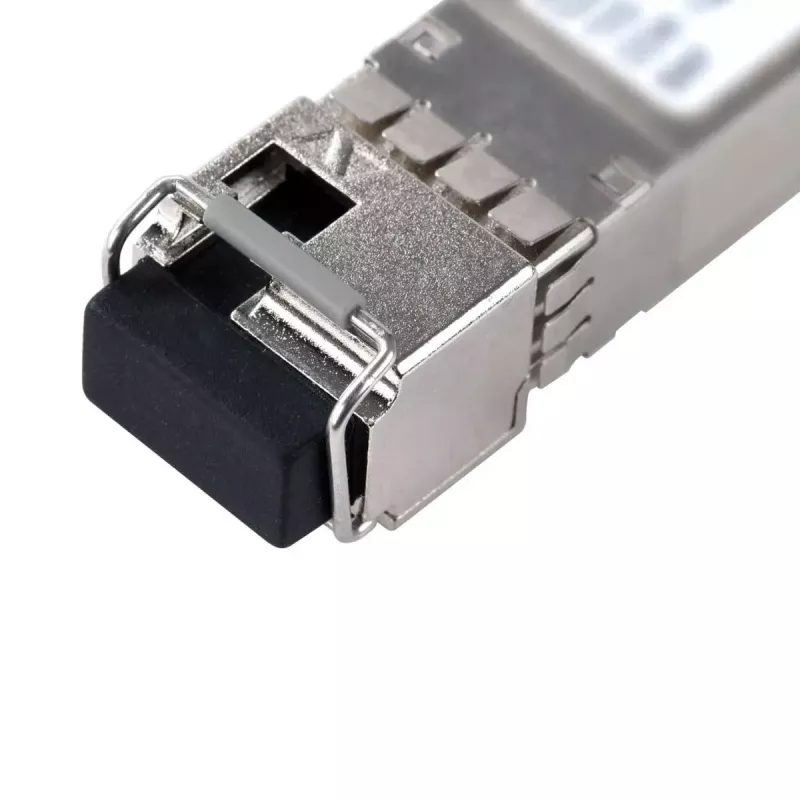

• Korpuss: metāla korpuss, sudraba krāsa
• Svars: aptuveni 0,003 kg
• Diagnostika: digitālās diagnostikas uzraudzība (DDM/DOM) (MSA SFF-8472), ja to atbalsta uzņēmēja ierīce

Kā lietot

Ievietojiet SFP-10GD-BX23-BO brīvā SFP pieslēgvietā saderīgā tīkla iekārtā, līdz tas droši fiksējas. Pievienojiet vienmoda LC simplekso šķiedru ielāpu vadu atbilstoši BX vadiem: viena šķiedra nes raidošos un uztverošos signālus šim modulim paredzētajos viļņu garumos. Pārliecinieties, ka uzņēmēja ierīce atbalsta 10GBASE-BX-U darbību, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM atbalstu pārvaldības saskarnē, lai nolasītu diagnostikas parametrus. Ievērojiet standarta ESD piesardzības pasākumus apstrādes laikā un pēc ievietošanas ļaujiet īsu saites pārrunu intervālu pirms ražošanas datplūsmas nodošanas.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda šķiedru un LC ielāpu vadus no cienījamiem ražotājiem, lai sasniegtu norādīto diapazonu un veiktspēju. Pirms ieviešanas pārbaudiet aparatūras saderības sarakstus savam slēdzim vai maršrutētājam un pārbaudiet moduļa paraugu savā vidē, ja nepieciešama savietojamība ar konkrētu pārdevēju platformām.
