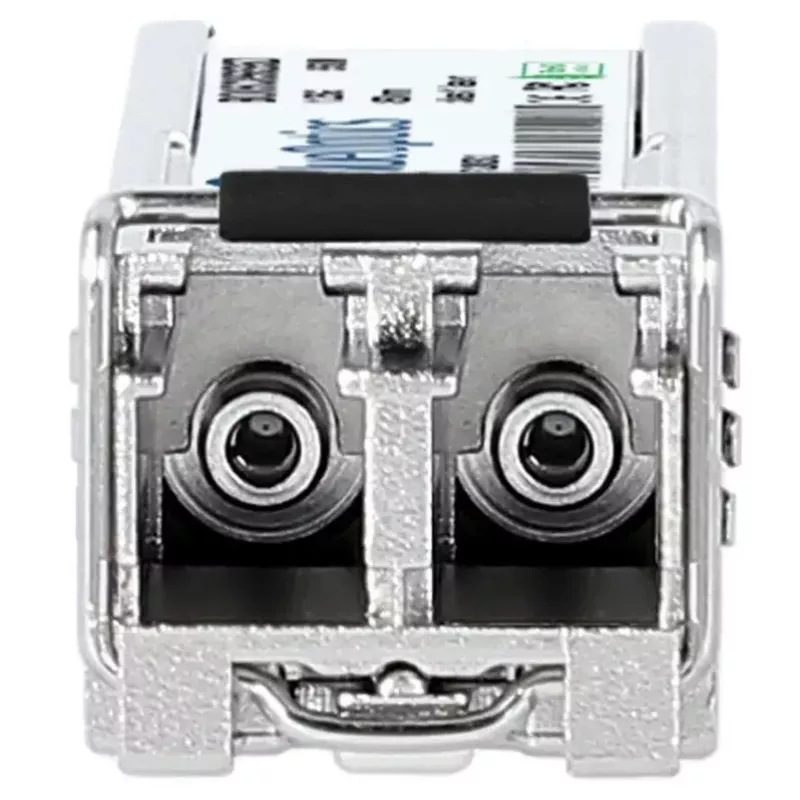

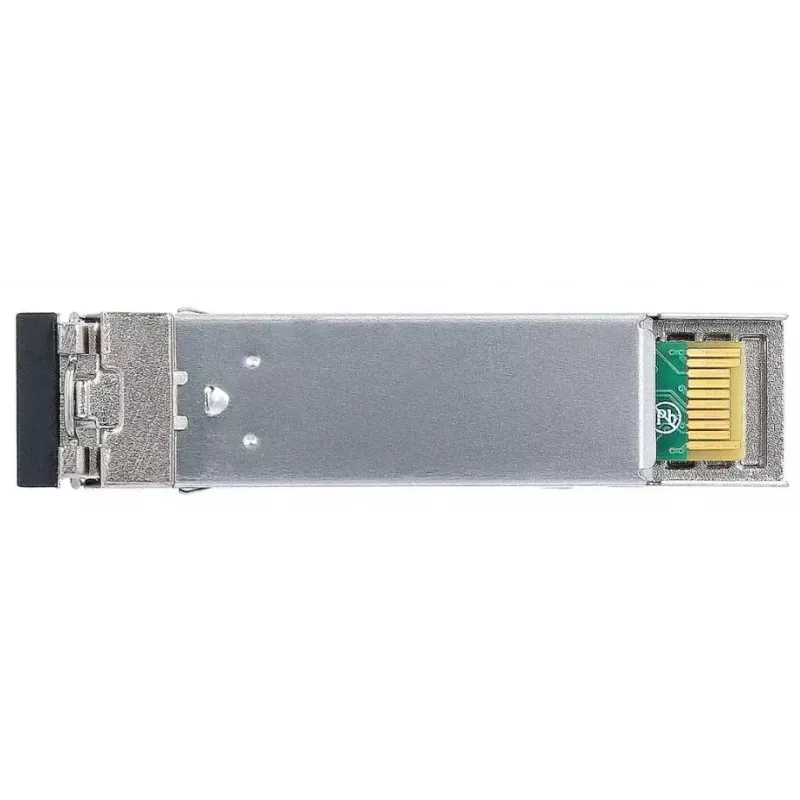

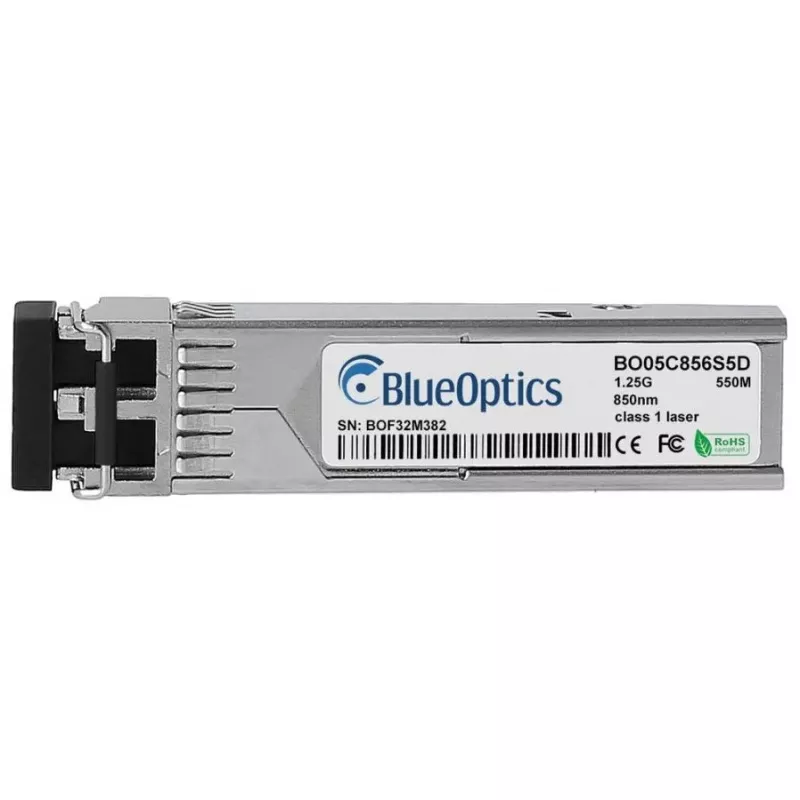

SFP raiduztvērēja modulis BlueOptics SFP-4200-BO 1250 Mbit/s 850 nm

BlueOptics SFP-4200-BO ir maza izmēra ievietojams (SFP) optiskās šķiedras raiduztvērēja modulis, kas paredzēts daudzmodu optiskās šķiedras posmiem. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s pie 850 nm viļņa garuma, tam ir metāla korpuss, tas darbojas no 3,3 V barošanas avota un sver aptuveni 3 g. Modulis izmanto LC dupleksos optiskos savienotājus un atbilst MSA saderīgiem SFP formas faktora standartiem, padarot to piemērotu daudziem slēdžiem, maršrutētājiem un atmiņas ierīcēm, kas pieņem standarta 1000Base-SX SFP moduļus.

Priekšrocības

Modulis nodrošina kompaktu, zema enerģijas patēriņa optisko savienojamību īsa attāluma daudzmodu optiskās šķiedras lietojumiem un ir saderīgs ar izplatītiem 1000Base-SX pieslēgvietām. Izgatavots ar metāla korpusu un nozares standarta komponentiem, tas piedāvā mehānisku izturību un stabilas elektriskās īpašības 3,3 V darbībā. SFP-4200-BO ietver raidītāja un uztvērēja elementus, kas optimizēti 850 nm darbībai, un atbalsta diagnostisko uzraudzību, ja resursdatora platforma nodrošina DDM/DOM funkcijas.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet BlueOptics SFP-4200-BO tukšā SFP slotā saderīgā slēdzī, maršrutētājā vai atmiņas ierīcē, nodrošinot, ka modulis ir pareizi izlīdzināts ar ligzdu. Pievienojiet LC duplekso daudzmodu optiskās šķiedras savienotājkabeli pie moduļa savienotājiem, ievērojot pareizo raidīšanas/uztveršanas orientāciju. Strāvu nodrošina resursdatora ierīce (3,3 V). Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai pārbaudiet diagnostiku, izmantojot ierīces pārvaldības saskarni, lai uzraudzītu barošanas spriegumu, raidītāja nobīdi, izejas jaudu, uztverto jaudu un temperatūru.

Ieteikumi

Izmantojiet augstas kvalitātes daudzmodu optisko šķiedru un LC dupleksos savienotājkabeļus, lai sasniegtu optimālu pārklājumu un signāla kvalitāti. Pirms ieviešanas pārbaudiet resursdatora saderību ar 1000Base-SX SFP moduļiem un DDM/DOM atbalstu. Rīkojieties ar moduli uzmanīgi, aizsargājiet optiskās saskarnes ar putekļu vāciņiem, kad tas nav pievienots, un ievērojiet ESD piesardzības pasākumus uzstādīšanas laikā, lai izvairītos no bojājumiem.
