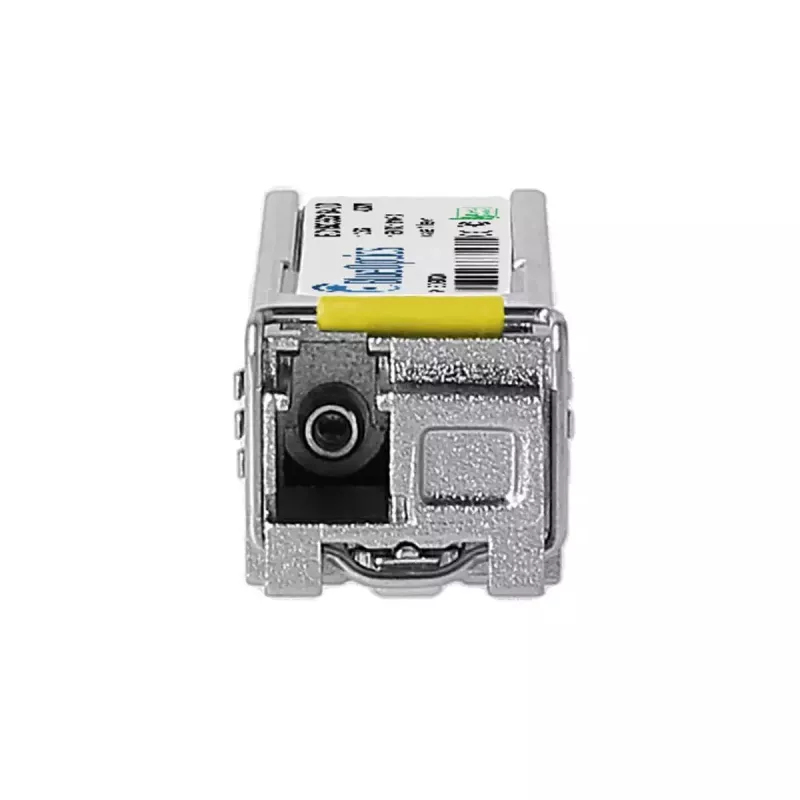

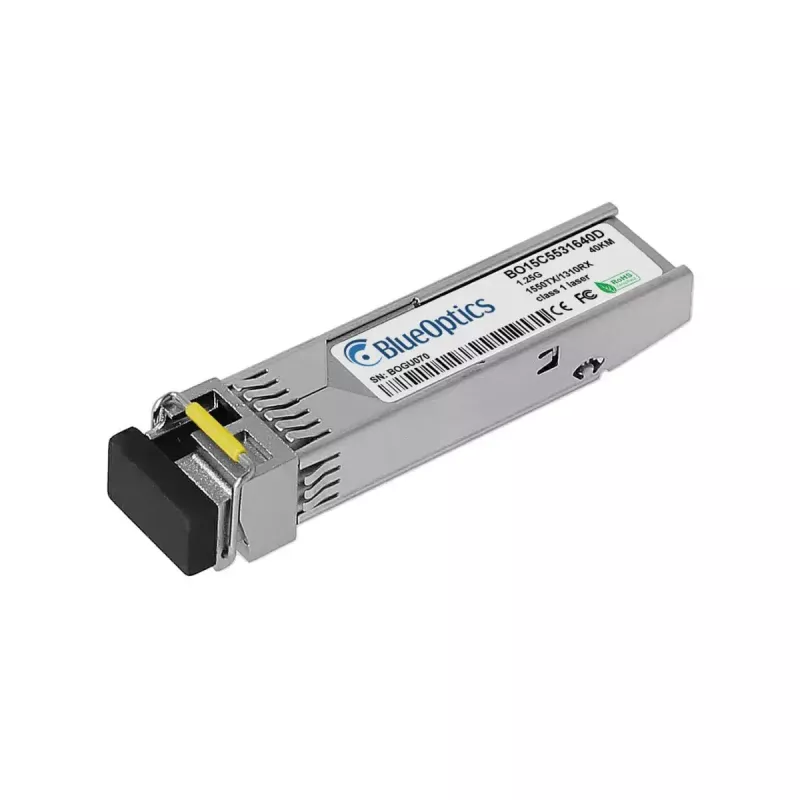

SFP raiduztvērēja modulis BlueOptics SFP-4360-BO 1250 Mbit/s

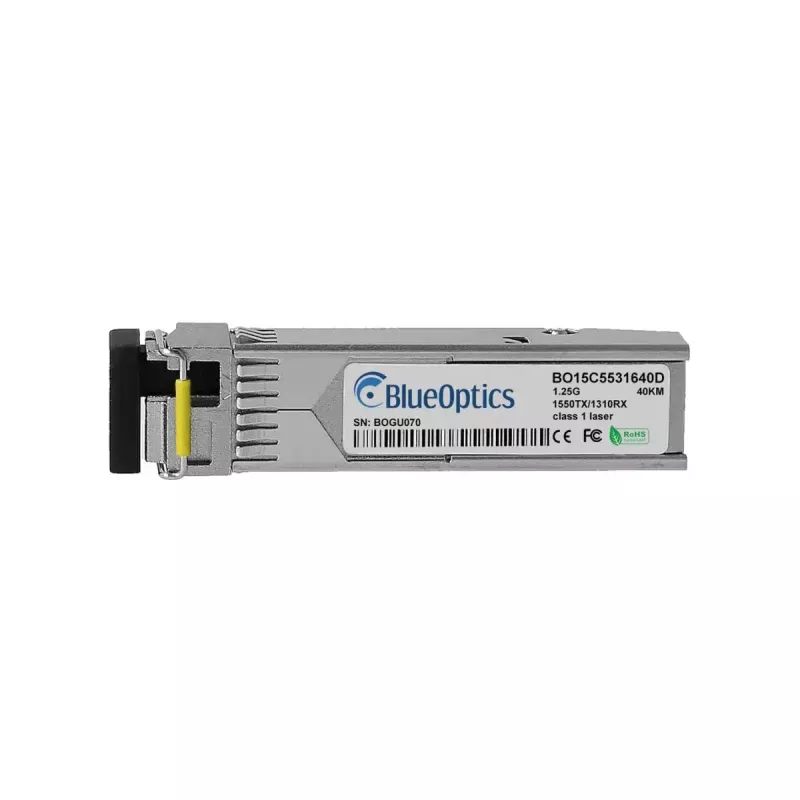

BlueOptics SFP-4360-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1,25 Gbit/s (1250 Mbit/s) datu pārraidei pa viena režīma šķiedru. Ievietots metāla korpusā un sver aptuveni 3 g, modulis darbojas no 3,3 V barošanas avota un atbalsta liela attāluma savienojumus līdz 40 km ar LC simpleksa tipa šķiedras interfeisu. Raiduztvērējs ir saderīgs ar standarta SFP pieslēgvietām un ievēro kopīgās MSA mehāniskās un elektriskās prasības karstās nomaiņas ievietošanai komutatoros, maršrutētājos un citā tīkla iekārtā.

Priekšrocības

Šis modulis nodrošina kompaktu, nozarē standarta SFP formas faktoru ar metāla korpusu mehāniskai izturībai un termiskai stabilitātei. Atbalsts līdz 1250 Mbit/s un viena režīma darbībai līdz 40 000 m ļauj to izvietot pilsētas un universitātes pilsētiņu tīklos. Nelielais svars un 3,3 V barošana padara raiduztvērēju viegli integrējamu esošajā aparatūrā, kas pieņem SFP modulus. Modulis izmanto simpleksa LC optisko savienotāju, lai nosūtītu un saņemtu signālus pa vienu šķiedras dzīslu, raidīšanai un uztveršanai izmantojot dažādus viļņu garumus.

Piemērots

Galvenās specifikācijas

Kā lietot

Izslēdziet ierīci vai ievērojiet respektīvās ierīces karstās nomaiņas procedūru, tad ievietojiet BlueOptics SFP‑4360‑BO tukšā SFP slotā, līdz tas nofiksējas. Savienojiet piemērotu viena režīma LC simpleksa savienojošo kabeli starp raiduztvērējiem vai ar savienojumu paneli, ievērojot pareizo raidīšanas un uztveršanas galu orientāciju. Pārbaudiet savienojuma statusu respektīvajā ierīcē un nodrošiniet, lai pieslēgvieta būtu konfigurēta paredzētajam ātrumam un protokolam. Ja sistēma to prasa, iespējojiet vai pārbaudiet digitālo diagnostikas uzraudzību (DDM/DOM), lai no respektīvās ierīces pārraudzītu optiskos parametrus.

Ieteikumi

Izmantojiet vajadzīgajam attālumam atbilstošu viena režīma šķiedru un kvalitatīvas LC savienotājauklas, lai sasniegtu optimālu pārraides attālumu un signāla kvalitāti. Apstipriniet respektīvās ierīces saderību ar standarta SFP moduļiem un, ja nepieciešama uzraudzība, nodrošiniet, lai respektīvā ierīce atbalstītu DDM/DOM sprieguma, temperatūras un optiskās jaudas rādītāju piekļuvei. Nepārsniedziet šķiedras minimālo lieces rādiusu un rīkojieties ar moduli, ievērojot ESD piesardzības pasākumus uzstādīšanas un izņemšanas laikā.
