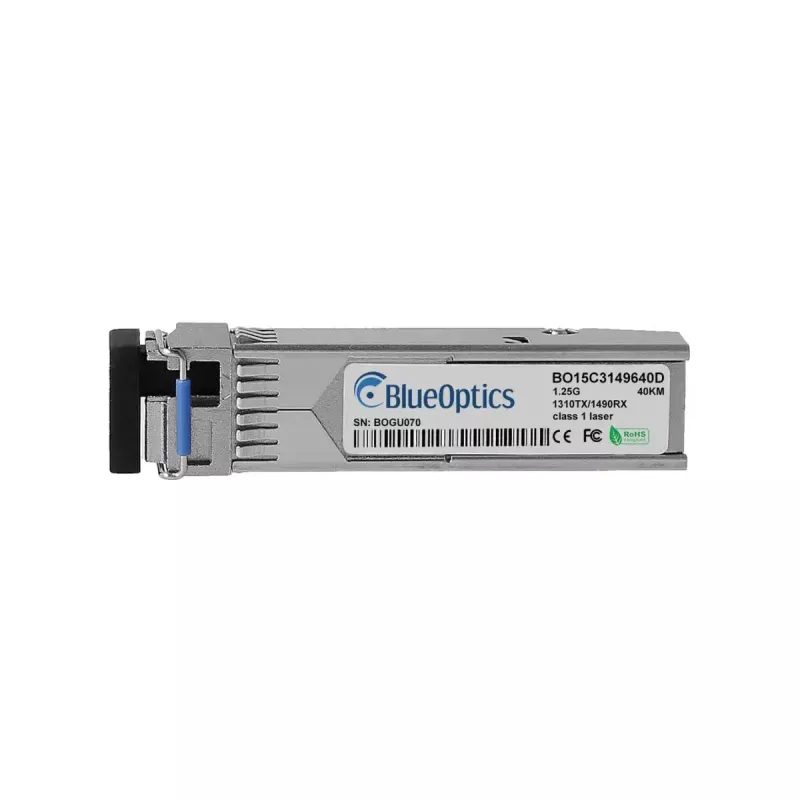

SFP raiduztvērēja modulis BlueOptics SFP-GD-BD34-BO 1250 Mbit/s

BlueOptics SFP-GD-BD34-BO ir optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts vienmoda optiskajiem savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Tas ievietots sudrabotā metāla korpusā un sver aptuveni 3 g. Modulis darbojas ar 3,3 V ieejas spriegumu un izmanto LC simpleksa savienotāju, lai sūtītu un saņemtu signālus pa vienmoda optisko šķiedru. Raiduztvērējs atbilst MSA SFP formas faktora standartiem un ir saderīgs ar sistēmām, kas pieņem MRV SFP-GD-BD34 saderīgus 1000BASE-BX-U moduļus.

Priekšrocības

Modulis nodrošina kompaktu SFP saskarni ērtai karstās nomaiņas izvietošanai slēdžos, maršrutētājos un līdzīgās tīkla iekārtās. Tā metāla korpuss piedāvā mehānisku izturību un siltuma izkliedi, savukārt vienmoda optiskā konstrukcija atbalsta liela attāluma savienojumus. Digitālās diagnostikas (DDM/DOM) atbalsts ļauj attālināti uzraudzīt barošanas spriegumu, lāzera nobīdes strāvu, izejas un ieejas jaudu, kā arī moduļa temperatūru, ja resursdatora aparatūra atbalsta šīs funkcijas.

Piemērots

• Vienmoda optiskās šķiedras Ethernet savienojumiem līdz 1,25 Gbit/s
• SFP slotu nomaiņai vai paplašināšanai slēdžos un maršrutētājos
• Liela attāluma punkts-punkts optiskajiem savienojumiem (operatoru vai datu centru saites)
• Vidēm, kur nepieciešama digitālā diagnostika savienojuma uzraudzībai

Galvenās specifikācijas

• Saskarnes veids: SFP (atbilst MSA prasībām)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Savienotājs: LC simplekss (viena šķiedra raidīšanai un uztveršanai)
• Šķiedras veids: Vienmoda optiskā šķiedra
• Korpuss: Sudrabots metāla korpuss
• Darba spriegums: 3,3 V
• Svars: aptuveni 0,003 kg
• Digitālās diagnostikas uzraudzība (DDM/DOM): atbalstīta, ja resursdatora aparatūra to nodrošina

Lietošana

Ievietojiet BlueOptics SFP-GD-BD34-BO saderīgā SFP slotā izslēgtā vai karstās nomaiņas režīmā esošā resursdatora ierīcē saskaņā ar resursdatora ražotāja norādījumiem, pēc tam pievienojiet modulim LC simpleksa vienmoda komutācijas vadu. Pārliecinieties, ka resursdatora sistēma atbalsta nepieciešamo pārraides protokolu (1000BASE-BX-U) un, ja nepieciešama DDM/DOM, ka resursdators nodrošina diagnostikas saskarni. Pēc ievietošanas pārbaudiet savienojuma statusu un diagnostiku, izmantojot resursdatora sistēmas tīkla pārvaldības saskarni.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC komutācijas vadus un, ja iespējams, izvadiet šķiedras caur komutācijas paneļiem, lai aizsargātu savienotājus. Pārbaudiet saderību ar mērķa aparatūru un pārliecinieties, ka savienojuma budžets (viļņa garums, raidītāja/uztvērēja specifikācija un šķiedras vājinājums) ir piemērots vēlamajam attālumam. Uzraugot savienojuma stāvokli, iespējojiet DDM/DOM funkcijas resursdatorā, lai piekļūtu reāllaika moduļa parametriem.
