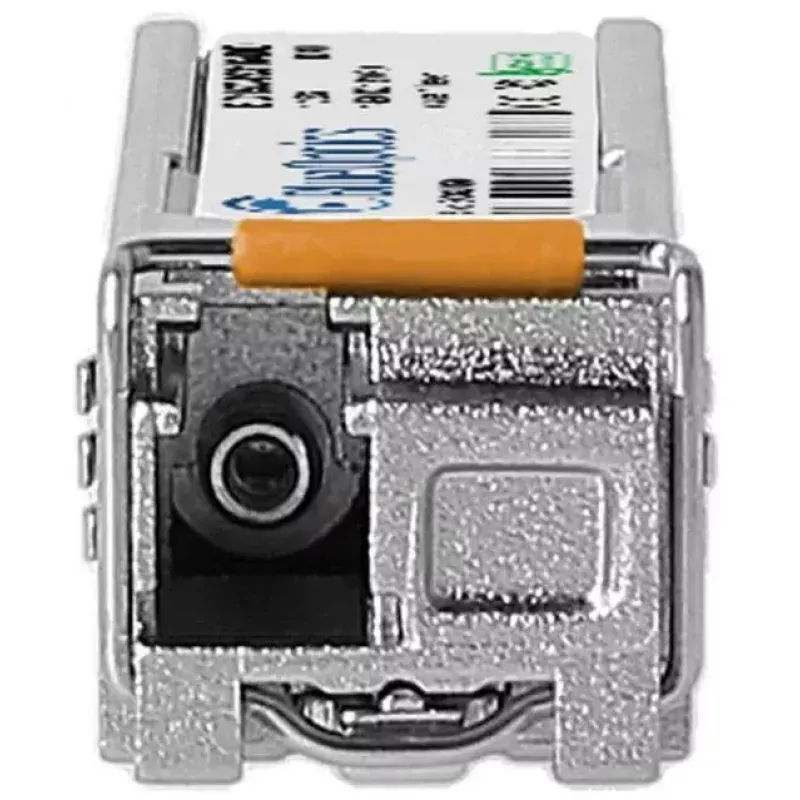

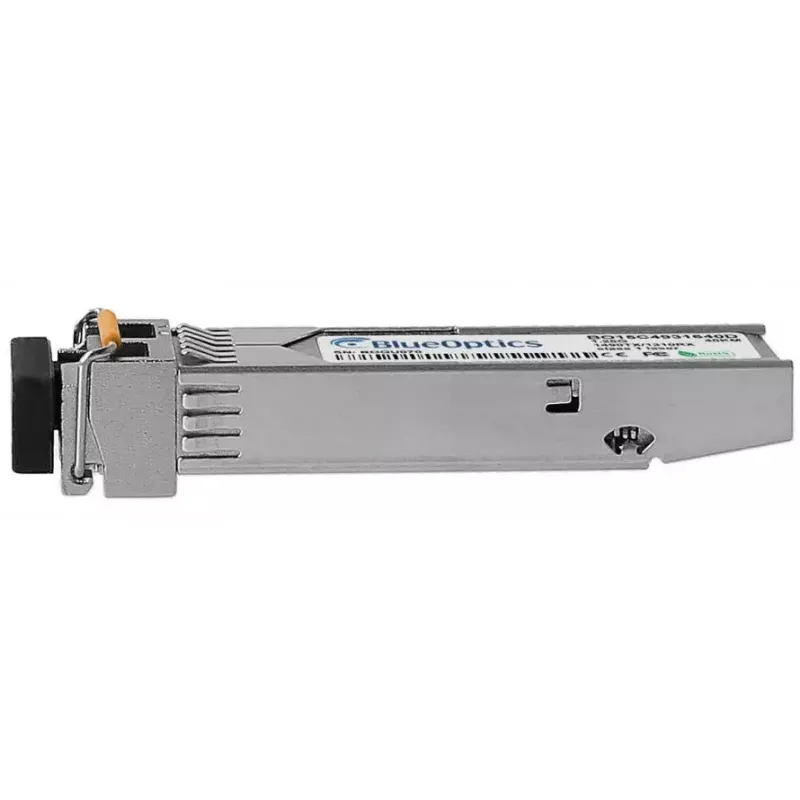

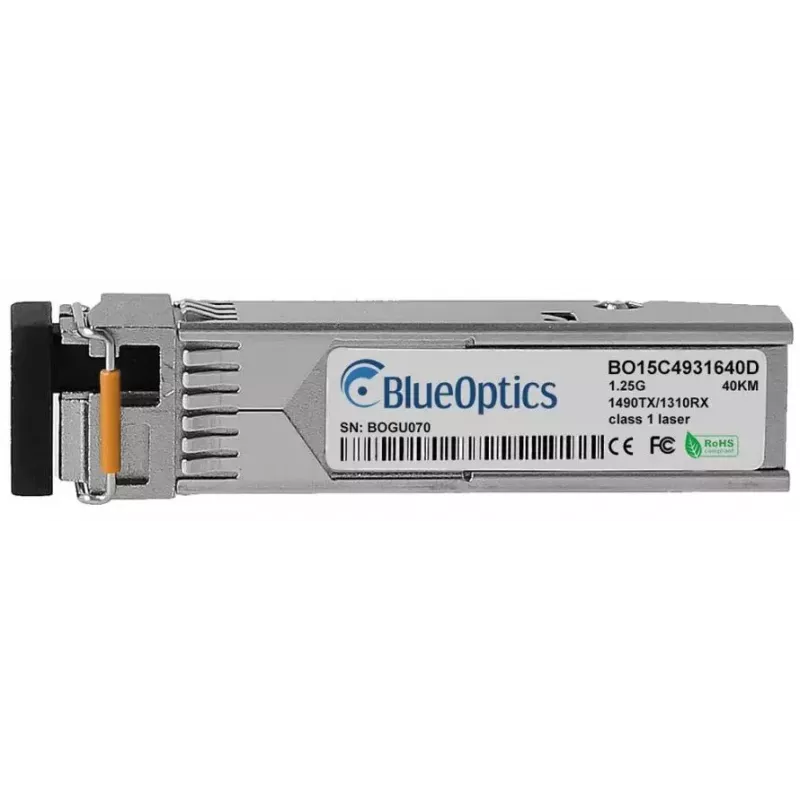

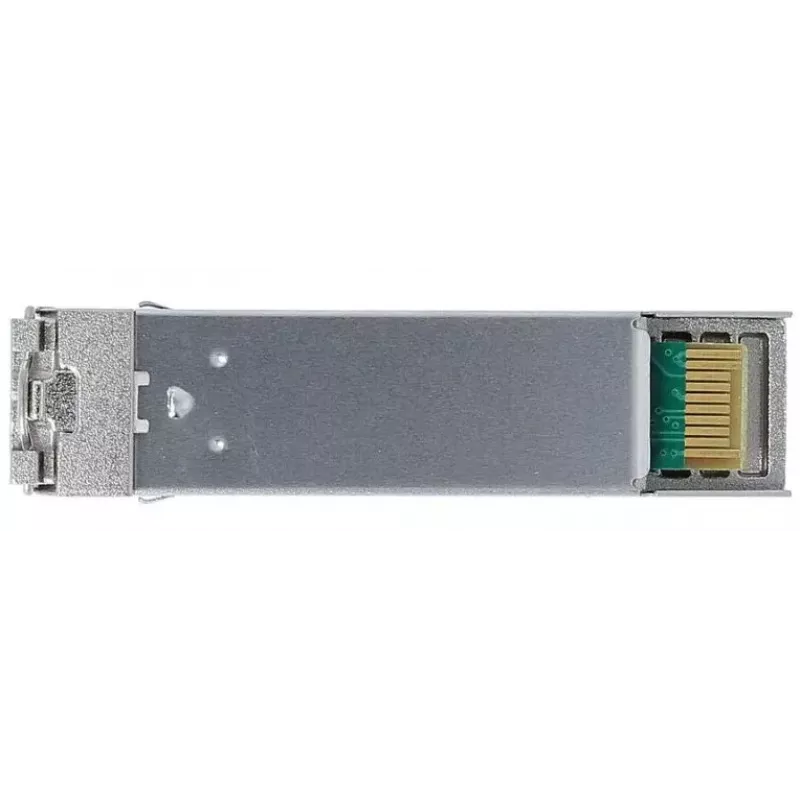

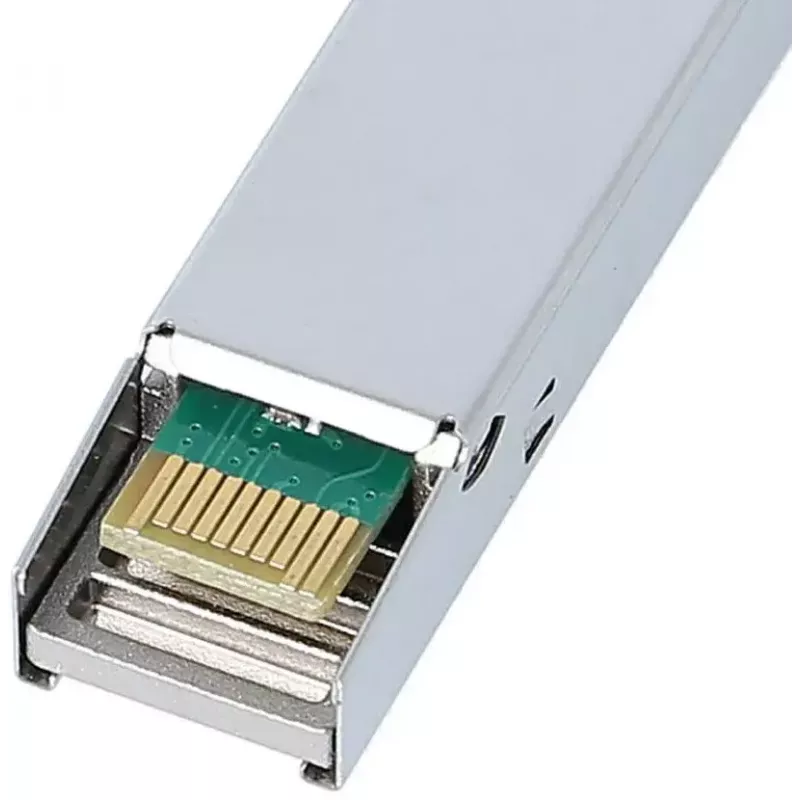

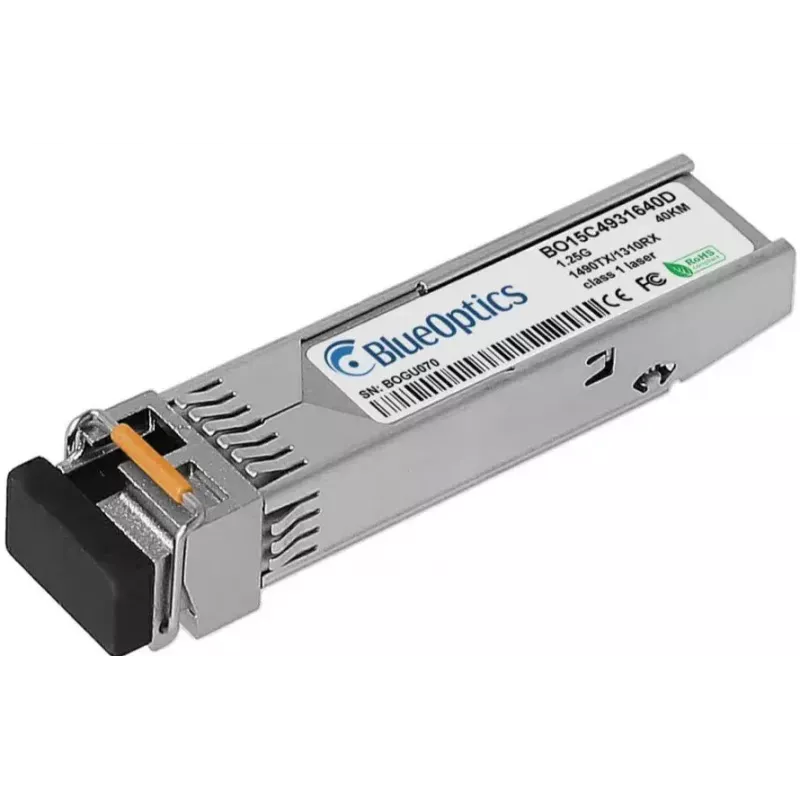

SFP raiduztvērēja modulis BlueOptics SFP-GIG-BX-D40-BO 1250 Mbit/s

BlueOptics SFP-GIG-BX-D40-BO ir vienmodas optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts 1000BASE-BX-D lietojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Ievietots metāla korpusā un darbojas ar 3,3 V spriegumu, šis kompaktais raiduztvērējs atbalsta simpleksos LC savienojumus un ir paredzēts optiskās pārraides attālumiem līdz 40 km. Modulis ir savietojams ar iekārtām, kas atbilst MSA standartiem, un ir paredzēts izmantošanai komutatoros, maršrutētājos un citās tīkla ierīcēs, kuras pieņem 1000BASE-BX-D SFP moduļus.

Priekšrocības

Modulis nodrošina stabilu Gigabit Ethernet veiktspēju pa vienmodas optisko šķiedru ar optiskā raidītāja un uztvērēja pāri, kas darbojas atšķirīgos viļņu garumos divvirzienu pārraidei pa vienu šķiedru. Tā metāla korpuss nodrošina mehānisku izturību un EMI noturību, savukārt zemas jaudas darbība pie 3,3 V palīdz samazināt siltuma izkliedi. Kompaktais SFP formas faktors un LC simpleksā saskarne ļauj vienkārši uzstādīt un integrēt ar standarta optiskajiem plāksteriem.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet BlueOptics SFP-GIG-BX-D40-BO SFP slotā saderīgā tīkla iekārtā, kamēr ierīce ir izslēgta, vai ievērojot iekārtas ražotāja karstās nomaiņas procedūru. Pievienojiet vienmodas optiskās šķiedras LC komutācijas kabeli starp šo raiduztvērēju un atbilstošo attālināto raiduztvērēju, ievērojot pareizu TX/RX orientāciju divvirzienu vienas šķiedras savienojumiem. Pārliecinieties, ka resursdatora ierīce atbalsta 1000BASE-BX-D, un, ja nepieciešams, iespējojiet digitālās diagnostikas uzraudzību (DDM/DOM) resursdatorā, lai piekļūtu reāllaika darbības parametriem.

Ieteikumi

Izmantojiet vienmodas LC plākstera vadus, kas paredzēti vēlamajam attālumam, un apstipriniet resursdatora saderību ar 1000BASE-BX-D SFP moduļiem. Lai veiktu uzraudzību un traucējummeklēšanu, iespējojiet DDM/DOM resursdatora sistēmā, ja tā tiek atbalstīta. Glabājiet neizmantotos moduļus aizsargājošā antistatiskā iepakojumā un izvairieties no optisko šķiedru galu pakļaušanas piesārņojumam; pirms savienošanas notīriet savienotājus, lai nodrošinātu optimālu savienojuma kvalitāti.
