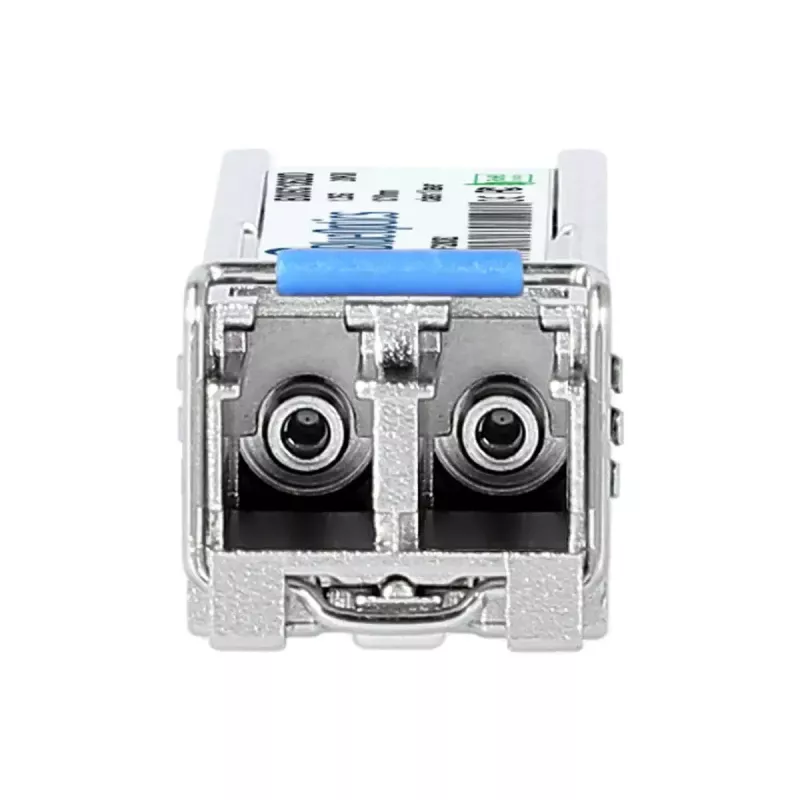

SFP raiduztvērēja modulis BlueOptics SFP-GLX-LC-20E-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-GLX-LC-20E-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem ar nominālo datu pārraides ātrumu 1250 Mbit/s un darba viļņa garumu 1310 nm. Ievietots metāla korpusā un barots no 3,3 V ieejas, modulis izmanto LC duplekso optisko saskarni un sver aptuveni 3 g, nodrošinot kompaktu un uzticamu risinājumu punktu–punkta un tīkla iekārtu savienojumiem.

Priekšrocības

Šis SFP modulis atbilst nozares MSA mehāniskajām un elektriskajām specifikācijām un ir saderīgs ar ierīcēm, kas pieņem standarta 1000BASE-LX SFP raiduztvērējus. Metāla korpuss uzlabo mehānisko izturību un siltuma izkliedi. Tā vienmoda 1310 nm raidīšanas/uztveršanas pāris atbalsta liela attāluma savienojumus, vienlaikus saglabājot zemu enerģijas patēriņu pie norādītā barošanas sprieguma. Mazais formas faktors un nelielais svars padara to piemērotu blīvām instalācijām, kur telpa un svars ir ierobežoti.

Piemērots

• Vienmoda optiskās šķiedras Ethernet savienojumiem līdz tipiskiem LX attālumiem
• Slēdžu, maršrutētāju un uzglabāšanas sistēmu savstarpējai savienošanai, kas atbalsta 1000BASE-LX
• Optiskās šķiedras augšupsaitēm un mugurkaula savienojumiem uzņēmumu un datu centru tīklos
• SFP slotu nomaiņai vai paplašināšanai saderīgās tīkla iekārtās

Galvenās specifikācijas

• Saskarnes tips: SFP (maza formas faktora pievienojams) ar LC duplekso savienotāju
• Nominālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Darba viļņa garums: 1310 nm (raidīšana un uztveršana)
• Optiskās šķiedras tips: vienmoda šķiedra
• Barošanas spriegums: 3,3 V
• Korpuss: metāla apvalks mehāniskai aizsardzībai un siltuma izkliedei
• Krāsa: sudraba
• Svars: aptuveni 0,003 kg

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP slotā jūsu slēdzī, maršrutētājā vai uzglabāšanas ierīcē, kamēr resursdatora ierīce ir ieslēgta, vai ievērojot iekārtas ražotāja karstās nomaiņas vadlīnijas. Pievienojiet LC duplekso vienmoda ielāpu kabeli raiduztvērēja LC savienotājam, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces saskarni, un, ja pieejams, izmantojiet ierīces pārvaldības rīkus, lai apstiprinātu vienošanās ātrumu un savienojuma diagnostiku.

Ieteikumi

Izmantojiet vienmoda LC ielāpu vadu, kas atbilst nepieciešamajai savienotāja polaritātei, un pirms savienošanas pārliecinieties, ka savienotāji un šķiedru gali ir tīri. Apstipriniet, ka mērķa aparatūra atbalsta 1000BASE-LX SFP moduļus un jebkādas digitālās diagnostikas uzraudzības (DDM/DOM) funkcijas, kuras plānojat izmantot. Optimālam attālumam un uzticamībai izvēlieties optiskās šķiedras kabeļus un ielāpu paneļus, kas paredzēti liela attāluma vienmoda pārraidei, un ievērojiet iekārtas pārdevēja instalēšanas vadlīnijas.
