SFP raiduztvērēja modulis BlueOptics SFP-ZX-CM-BO 1250 Mbit/s 1550 nm

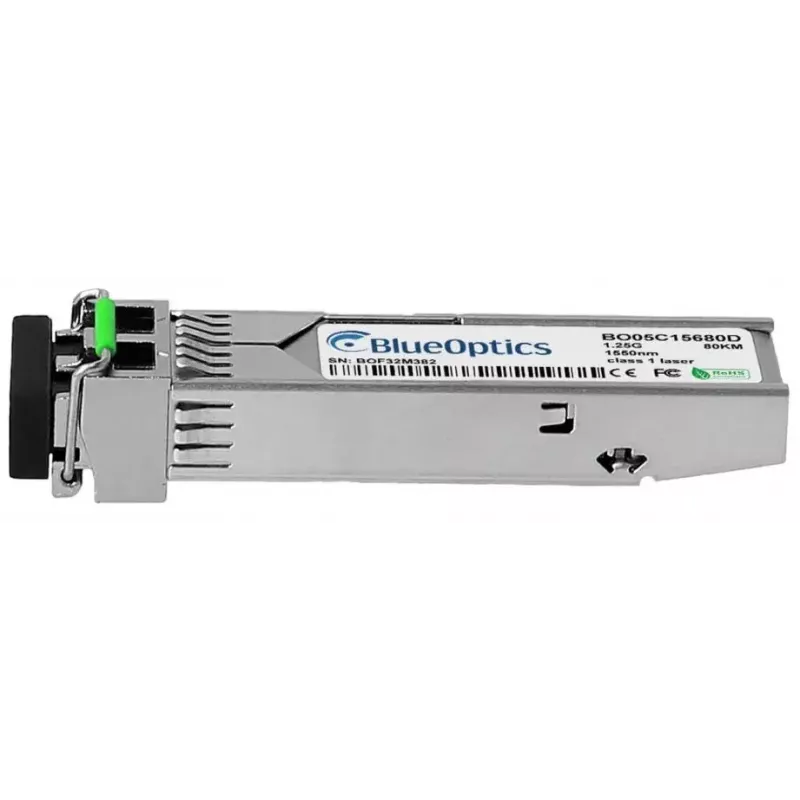

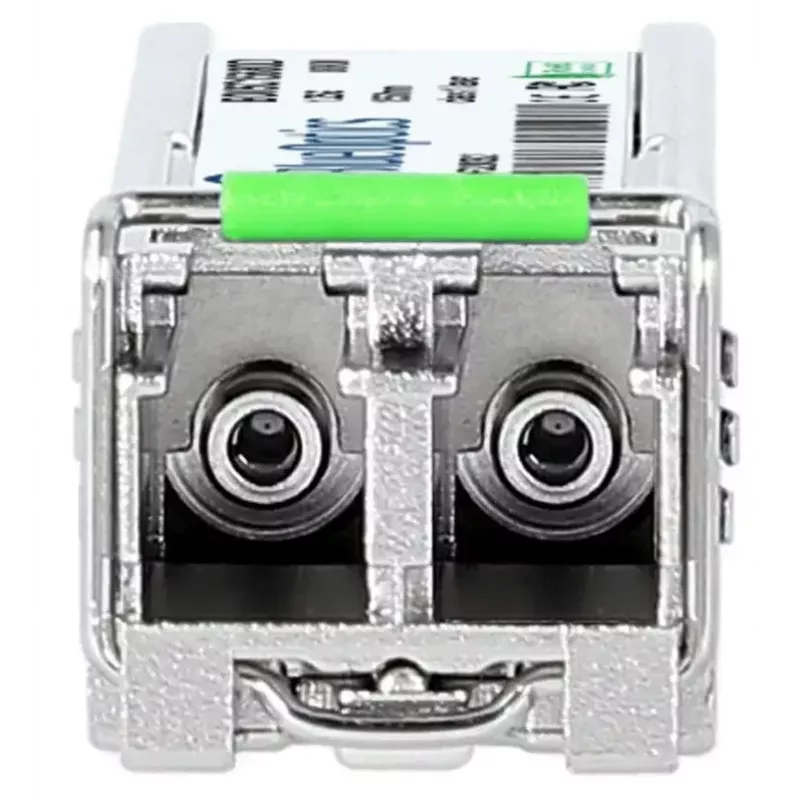

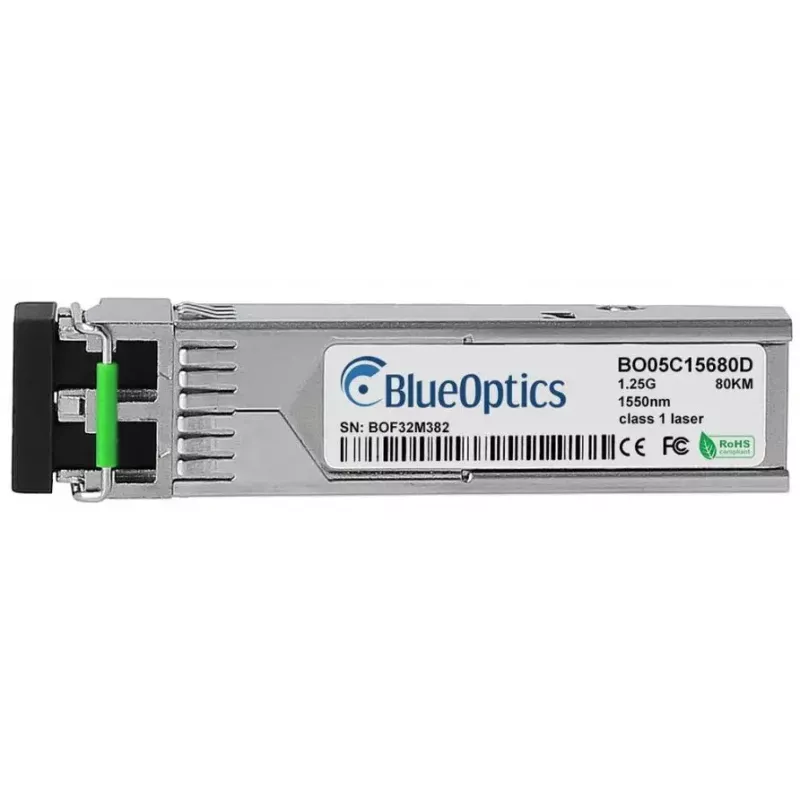

BlueOptics SFP-ZX-CM-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem ar nominālo datu pārraides ātrumu līdz 1250 Mbit/s un darba viļņa garumu 1550 nm. Ievietots metāla korpusā ar kompaktu SFP formas faktoru un sver aptuveni 3 g, šim modulim ir nepieciešama 3,3 V barošana un tas nodrošina divvirzienu optisko pārraidi caur LC duplekso saskarni. Komponents ir paredzēts uzstādīšanai saderīgos SFP pieslēgvietās slēdžos, maršrutētājos un citās tīkla ierīcēs, kas pieņem MSA standartam atbilstošus SFP raiduztvērējus.

Priekšrocības

Modulis apvieno kompaktu metāla korpusu ar nozarē standarta SFP saderību, lai nodrošinātu mehānisku izturību un vienkāršu karstās nomaiņas uzstādīšanu. Darbojoties 1550 nm viļņa garumā liela attāluma vienmoda pārraidei, tas atbalsta izplatītākos protokolus līdz 1,25 Gbit/s, vienlaikus saglabājot nelielu svaru. SFP-ZX-CM-BO ir piemērots vidēm, kur nepieciešama optiskās šķiedras elektromagnētiskā imunitāte un stabili optiskie savienojumi lielos attālumos. Tā konstrukcija atbilst MSA vadlīnijām, lai nodrošinātu savietojamību ar tīkla aparatūru, kas atbalsta 1000BASE-ZX tipa raiduztvērējus.

Piemērots

Galvenās specifikācijas

Kā lietot

Izslēdziet strāvu vai ievērojiet resursdatora ierīces ieteiktās karstās nomaiņas procedūras, pēc tam ievietojiet BlueOptics SFP-ZX-CM-BO brīvā saderīgā SFP slotā, līdz tas nofiksējas. Pievienojiet vienmoda LC dupleksos optiskos savienotājkabeļus ar pareizu polaritāti moduļa savienotājiem. Pārliecinieties, ka resursdatora ierīce ir konfigurēta vajadzīgajam Ethernet vai optiskajam protokolam, un pārbaudiet savienojuma aktivitāti, izmantojot ierīces saskarni. Lai izņemtu moduli, atlaidiet fiksatoru un izvelciet raiduztvērēju, ievērojot resursdatora izņemšanas instrukcijas. Rīkojoties ar moduli, ievērojiet ESD piesardzības pasākumus un, kad optiskās šķiedras gali nav pieslēgti, aizsargājiet tos ar putekļu vāciņiem.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru ar atbilstošu vājinājumu un 1550 nm novērtētiem savienotājiem, kā arī izvēlieties savienotājkabeļus un savienotājpaneļus, kas paredzēti liela attāluma savienojumiem. Pārliecinieties, ka tīkla aparatūra atbalsta 1000BASE-ZX vai saderīgus SFP raiduztvērējus, un, ja nepieciešams, iespējojiet digitālo diagnostikas uzraudzību (DDM/DOM) resursdatorā, lai uzraudzītu barošanas spriegumu, optisko jaudu un temperatūru. Ievērojiet ražotāja norādījumus par darba temperatūru un uzstādīšanu, lai nodrošinātu stabilu ilgtermiņa darbību.
