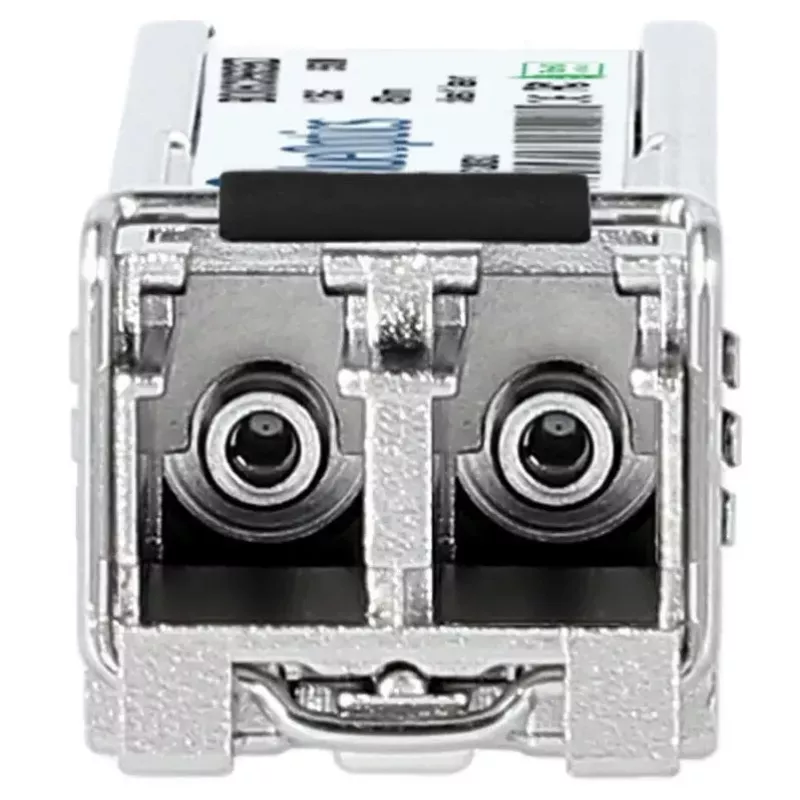

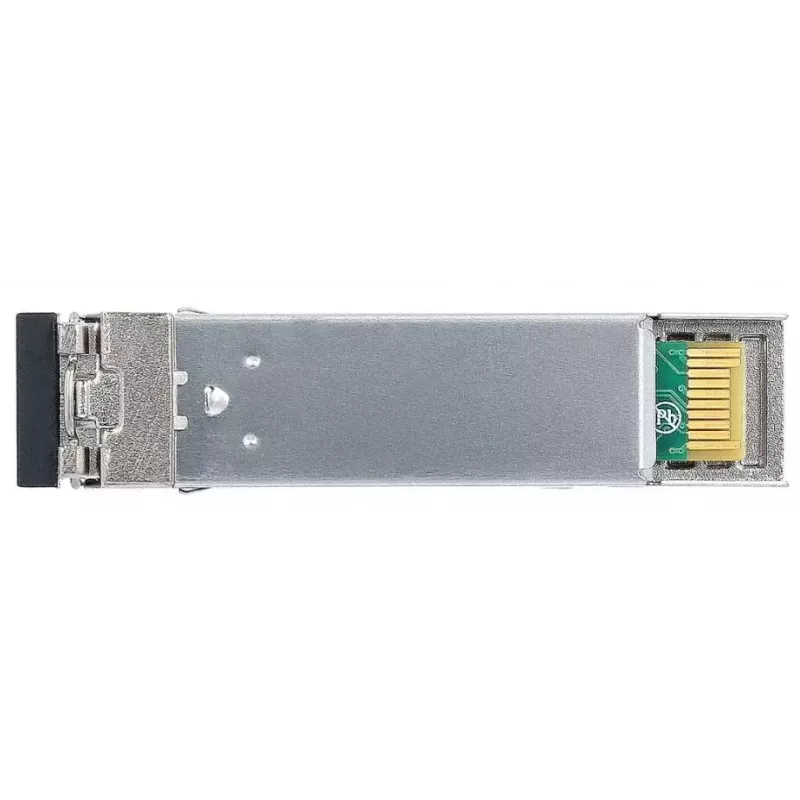

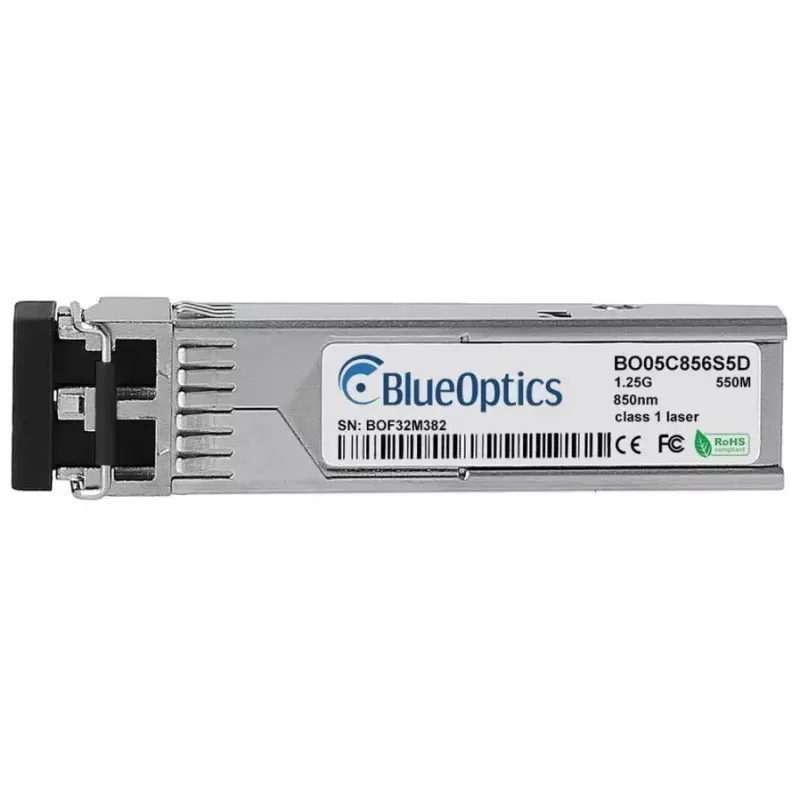

SFP raiduztvērēja modulis BlueOptics SFP1000SX-220-BO 1250 Mbit/s 850 nm

BlueOptics SFP1000SX-220-BO ir maza formfaktora pieslēdzams (SFP) optiskās šķiedras raiduztvērējs, kas paredzēts lietošanai 1000Base-SX lietojumprogrammās. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s pa daudzmodu šķiedru, izmantojot 850 nm viļņa garumu. Modulis ir ievietots metāla korpusā, darbojas ar 3,3 V ieejas spriegumu un ir saderīgs ar LC duplekso šķiedru savienojumiem. Sver aptuveni 3 g, apdare sudraba krāsā, modulis ir paredzēts kompaktām, karsti pieslēdzamām tīkla instalācijām, kur svarīga vieta un uzticamība.

Priekšrocības

Raiduztvērējs nodrošina uzticamu daudzmodu šķiedras savienojumu ar atbalstu līdz pat 1,25 Gbit/s caurlaidspējai un 850 nm optiskā raidītāja/uztvērēja pāri. Tā metāla korpuss nodrošina mehānisku izturību un EMI ekranējumu, savukārt SFP formas faktors ļauj veikt karsto nomaiņu atbalstītajā tīkla iekārtā. Atbilstība MSA bāzētām SFP saskarnēm nodrošina savietojamību ar aparatūru, kas pieņem standarta 1000Base-SX SFP moduļus. Nelielais svars un kompaktie izmēri atvieglo izvietošanu komutatoros, maršrutētājos un glabāšanas sistēmās.

Piemērots lietošanai

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP moduli brīvā SFP portā saderīgā tīkla iekārtā, kamēr tā ir izslēgta, vai sekojiet ražotāja norādījumiem par karsto pieslēgšanu, ja tāda ir iespējama. Pievienojiet LC duplekso daudzmodu šķiedras savienotāj vadu moduļa LC savienotājam, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pēc uzstādīšanas pārbaudiet savienojuma statusu un ātrumu resursdatora ierīces pārvaldības saskarnē un pārliecinieties, ka ports ir konfigurēts 1000Base-SX, ja nepieciešams. Ja resursdators atbalsta digitālo diagnostisko uzraudzību (DDM/DOM), iespējojiet un pārbaudiet paziņotos parametrus, lai uzraudzītu optisko jaudu un moduļa temperatūru.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet augstas kvalitātes daudzmodu šķiedras savienotāj vadus un pārbaudiet saderību ar mērķa ierīces programmaparatūru; pārliecinieties, ka resursdators atbalsta MSA SFP moduļus un, ja pieejams, DDM/DOM funkcijas attālinātai uzraudzībai. Uzturiet šķiedras savienotājus tīrus un izvairieties no asiem liekumiem šķiedras trasē, lai saglabātu signāla integritāti.
