SFP raiduztvērēja modulis BlueOptics SFP100MM5-W-BO 155 Mbit/s 1310 nm

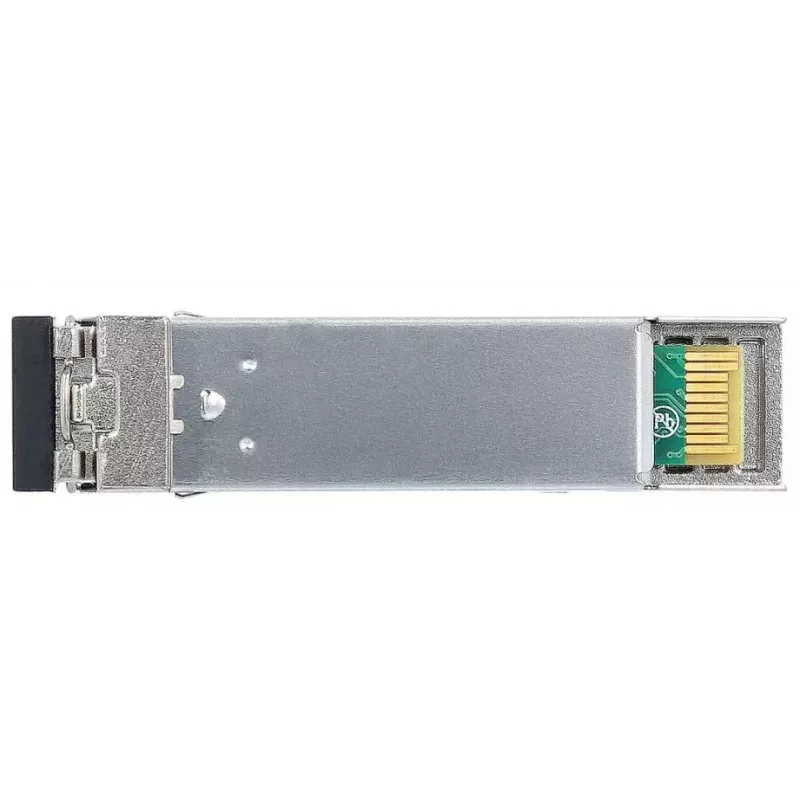

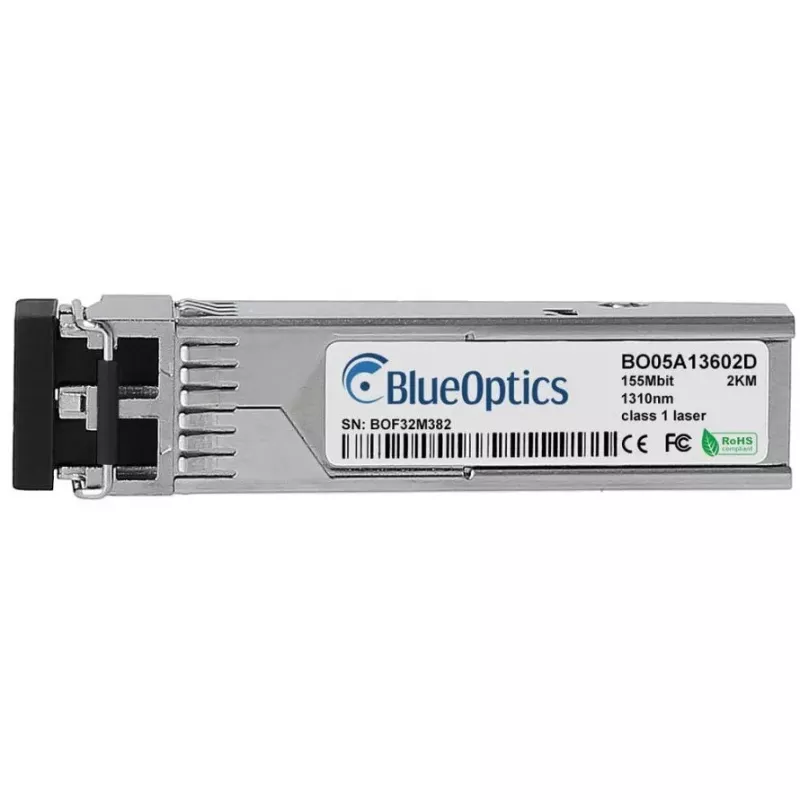

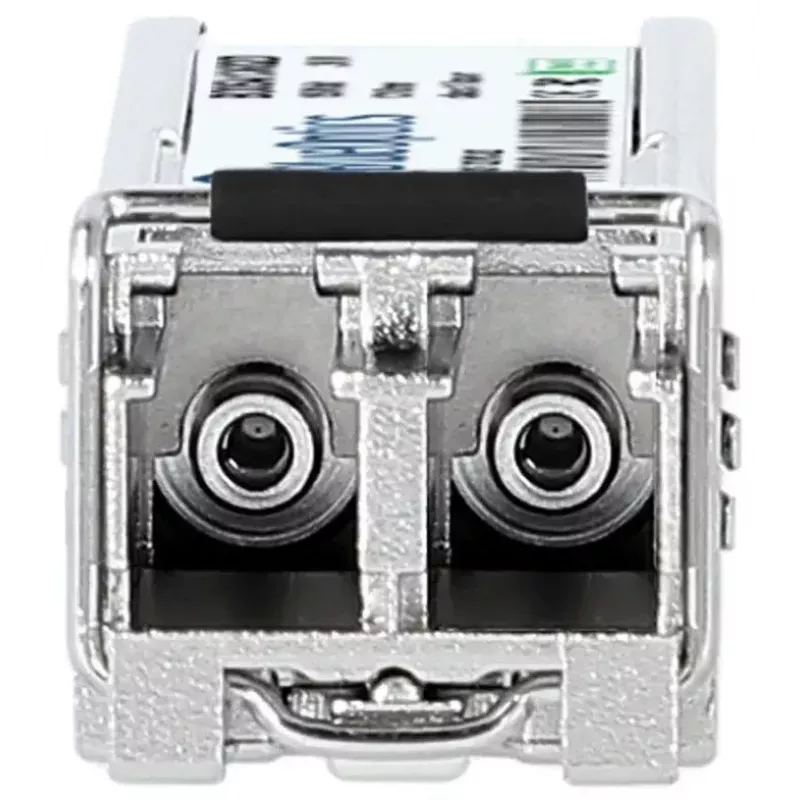

BlueOptics SFP100MM5-W-BO ir kompakts optiskās šķiedras SFP raiduztvērēja modulis, kas izstrādāts 100BASE-FX tīkliem ar maksimālo datu pārraides ātrumu 155 Mbit/s un darba viļņa garumu 1310 nm. Modulī tiek izmantots LC dupleksais savienotājs un metāla korpuss, tam nepieciešama 3,3 V barošana un tam ir viegla konstrukcija, aptuveni 3 g. Tas atbalsta daudzmodu optisko šķiedru savienojumus un ir saderīgs ar iekārtām, kas atbilst MSA SFP standartiem.

Priekšrocības

Šis raiduztvērējs piedāvā standarta SFP formas faktora saderību un metāla korpusu mehāniskai stabilitātei un EMI ekranēšanai. Ar atbalstu 155 Mbit/s datu pārraides ātrumam, izmantojot 1310 nm optiku un LC dupleksos savienojumus, tas nodrošina uzticamu optiskās šķiedras savienojamību īsa attāluma daudzmodu savienojumiem. Mazais svars un standarta 3,3 V barošanas prasība ļauj viegli uzstādīt slēdžos, maršrutētājos vai datu glabāšanas ierīcēs, kas pieņem MSA saderīgus SFP moduļus.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP raiduztvērēju tukšā SFP slotā saderīgā tīkla ierīcē, kamēr ierīce ir izslēgta, vai ievērojot pārdevēja ieteikto karstās nomaiņas procedūru. Pievienojiet LC dupleksos optiskās šķiedras pārslēgšanas kabeļus pie raidīšanas un uztveršanas portiem, ievērojot pareizu polaritāti. Pārliecinieties, ka resursdatora ierīce ir konfigurēta 100BASE-FX savienojumam, un pārbaudiet savienojuma statusu iekārtas pārvaldības saskarnē. Ja resursdatora aparatūra to atbalsta un tas ir pieejams, iespējojiet digitālo diagnostisko uzraudzību (DDM/DOM), lai uzraudzītu barošanas spriegumu, lāzera nobīdi, izejas/ieejas jaudu un temperatūru.

Ieteikumi

Izmantojiet augstas kvalitātes LC dupleksos daudzmodu pārslēgšanas kabeļus un uzturiet tīrus optiskās šķiedras galus, lai sasniegtu optimālu savienojuma veiktspēju. Apstipriniet SFP slota pārdevēja saderību un iespējojiet DDM tikai tad, ja resursdatora ierīce atbalsta SFF-8472 diagnostiku. Lai sasniegtu labākos rezultātus lielākos attālumos, izvēlieties piemērotus daudzmodu optiskās šķiedras veidus un ievērojiet tīkla iekārtas ražotāja kabeļu uzstādīšanas vadlīnijas.
