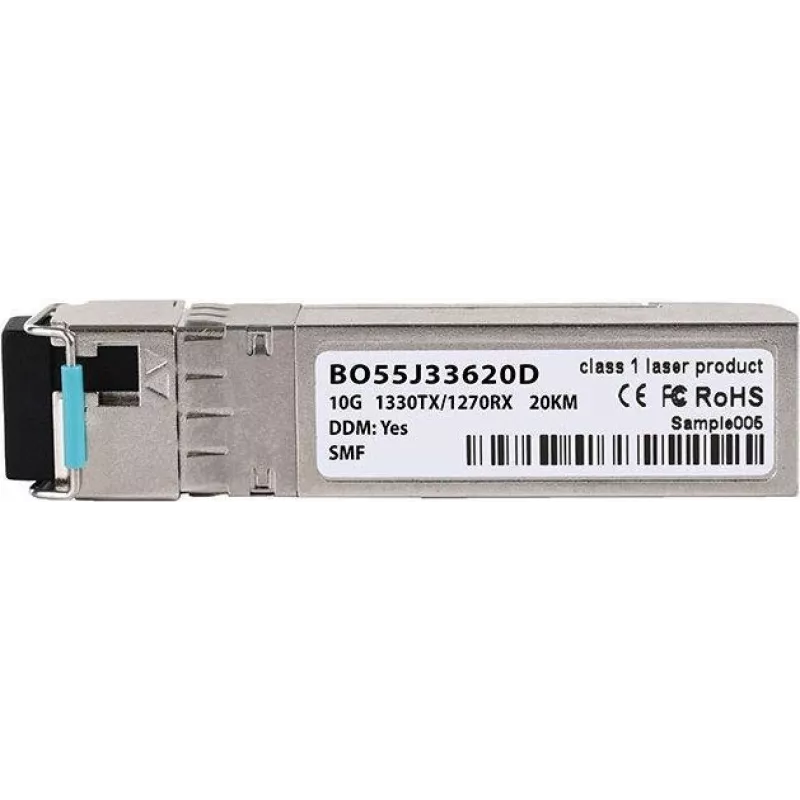

SFP raiduztvērēja modulis BlueOptics SFP10G-BX1330-20-BO 10000 Mbit/s

BlueOptics SFP10G-BX1330-20-BO ir kompakts SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s saitēm, izmantojot vienmoda šķiedru. Metāla korpusā ar sudraba apdari un aptuveni 3 g svaru tas darbojas no 3,3 V barošanas avota un atbalsta optiskās pārraides attālumus līdz pat 20 000 m. Modulis izmanto SFP+ formas faktoru ar LC simplex saskarni un īsteno divvirzienu 10GBASE-BX-D optisko saiti ar atsevišķiem raidītāja un uztvērēja viļņu garumiem efektīvai dupleksai pārraidei pa vienu šķiedru.

Priekšrocības

Šis raiduztvērējs nodrošina ātrgaitas 10 Gbit/s datu pārraidi nelielā SFP+ iepakojumā, kas ir saderīgs ar aparatūru, kura atbalsta 10GBASE-BX-D SFP+ moduļus. Metāla korpuss nodrošina mehānisku izturību un termisko stabilitāti, savukārt vieglais dizains atvieglo apiešanos un uzstādīšanu. Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts ļauj attālināti nolasīt darbības parametrus, ja to atbalsta resursdatora ierīce, palīdzot traucējummeklēšanā un apkopē.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP+ raiduztvērēju saderīgā SFP+ pieslēgvietā slēdžā, maršrutētājā vai citā tīkla ierīcē, ievērojot resursdatora ražotāja norādījumus par karsto pieslēgšanu un apiešanos. Pievienojiet LC simplex vienmoda šķiedras savienotāj vadu, nodrošinot pareizu polaritāti un to, ka pretējais gals ir aprīkots ar atbilstošu divvirzienu raiduztvērēju vai piemērotu šķiedras terminālu. Strāvu nodrošina resursdatora ierīce (3,3 V barošana). Ja resursdators atbalsta DDM/DOM, iespējojiet vai pieprasiet diagnostikas datus, izmantojot ierīces pārvaldības saskarni, lai uzraudzītu barošanas spriegumu, optisko jaudu un temperatūru.

Ieteikumi

Pirms uzstādīšanas pārbaudiet aparatūras saderību ar mērķa slēdzi, maršrutētāju vai uzglabāšanas sistēmu un izmantojiet piemērotus vienmoda LC simplex savienotāj vadus. Izvairieties no pārmērīgas optisko šķiedru kabeļu locīšanas un, rīkojoties ar raiduztvērēju, ievērojiet ESD piesardzības pasākumus. Lai piekļūtu digitālās diagnostikas datiem, pārliecinieties, ka resursdatora ierīce atbalsta DDM/DOM funkcijas šim SFP+ modulim.
