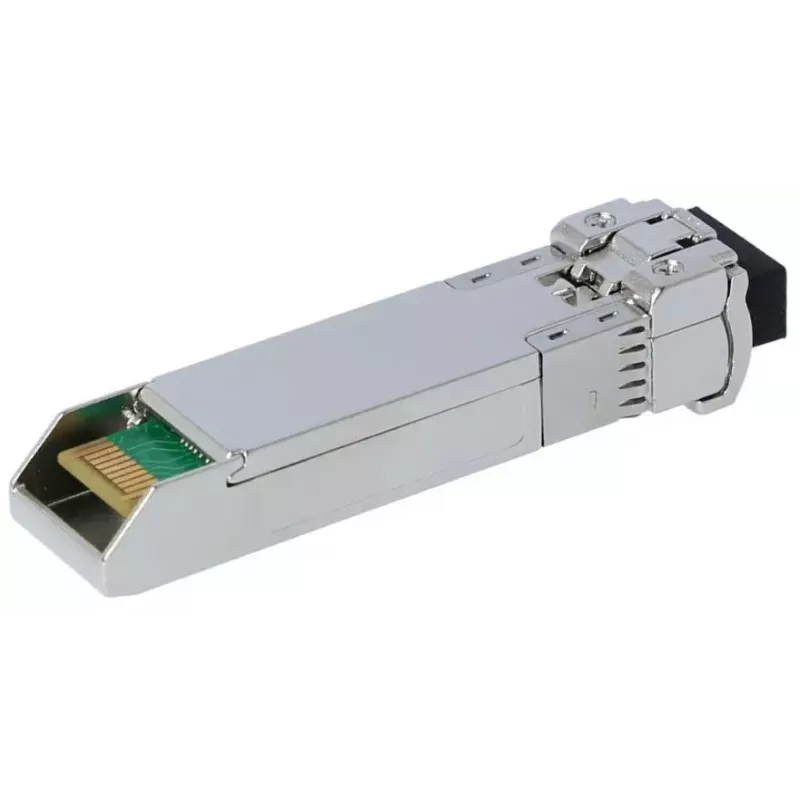

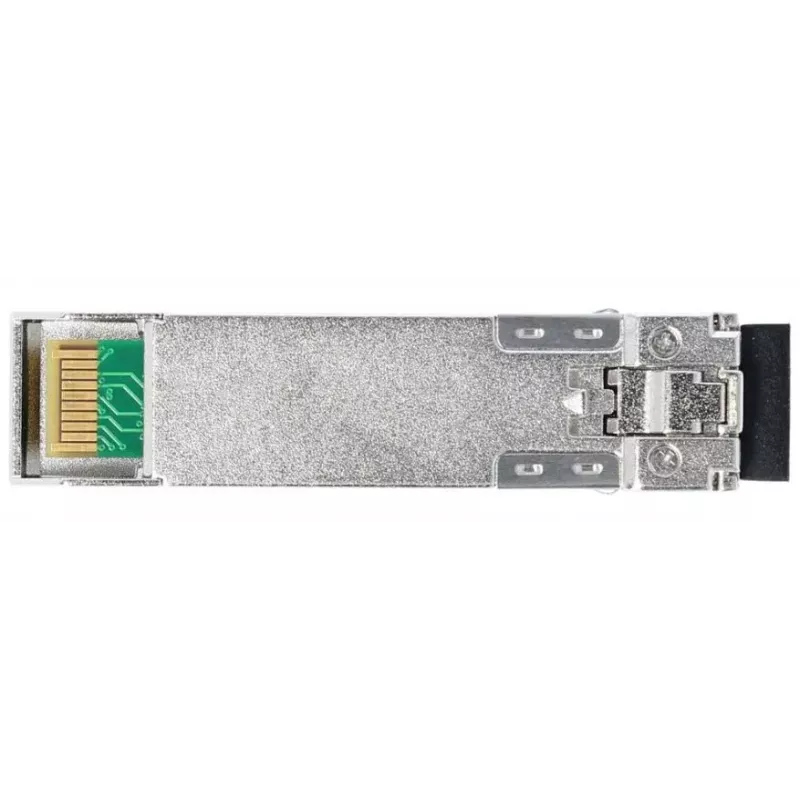

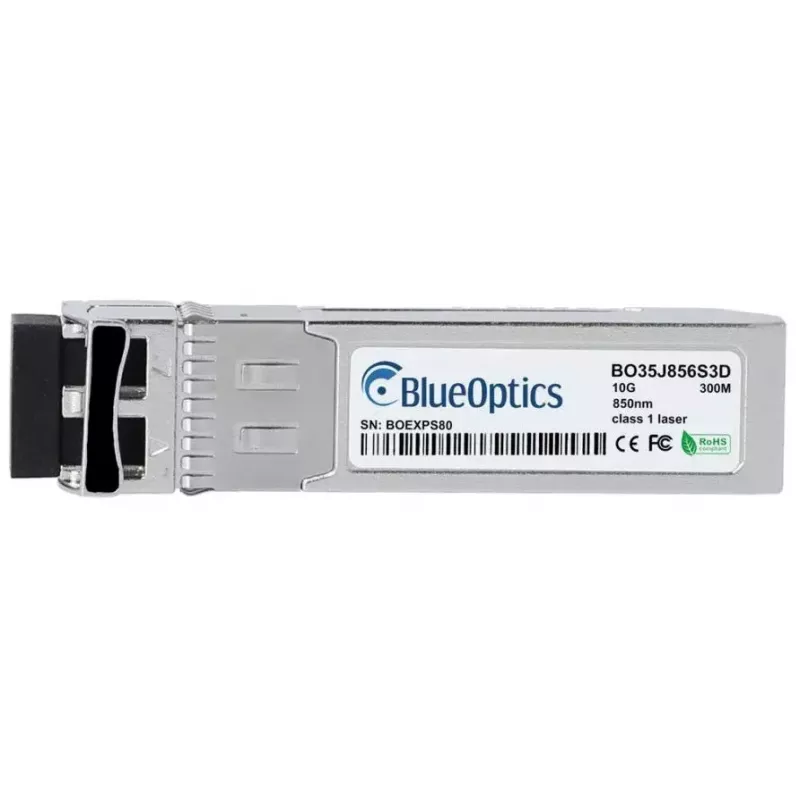

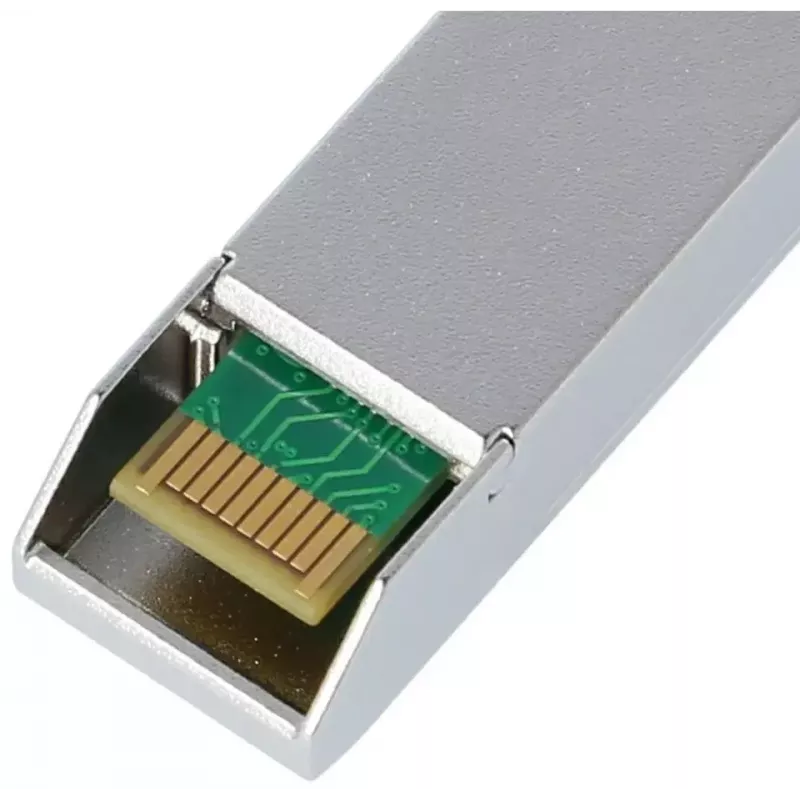

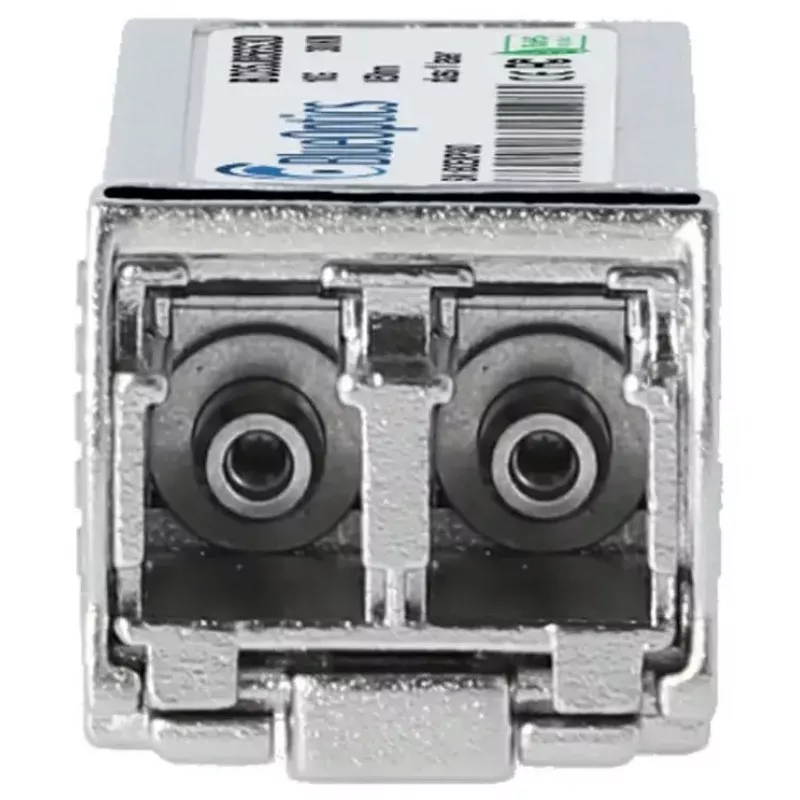

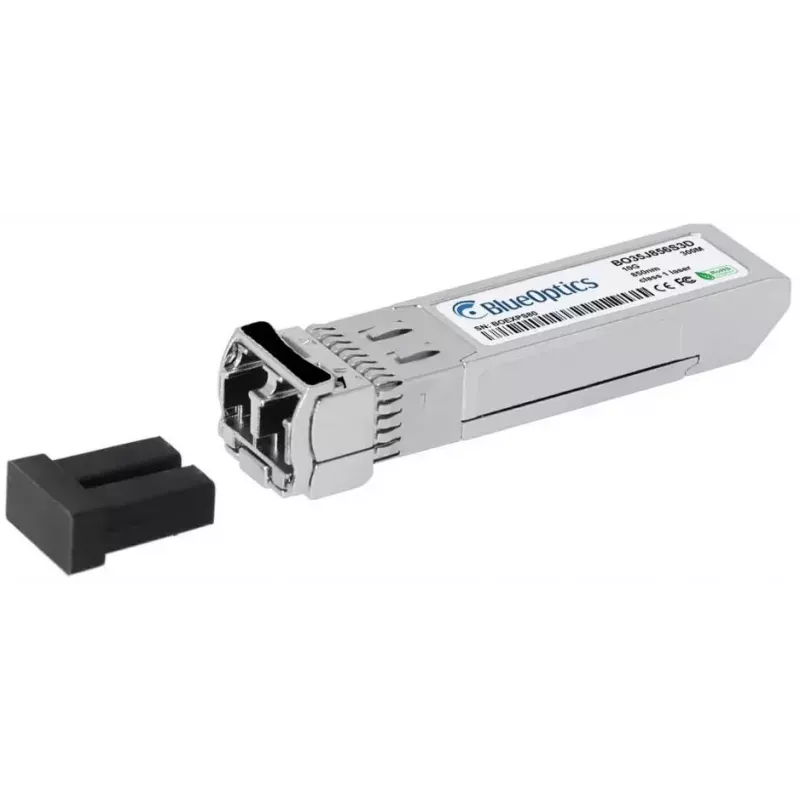

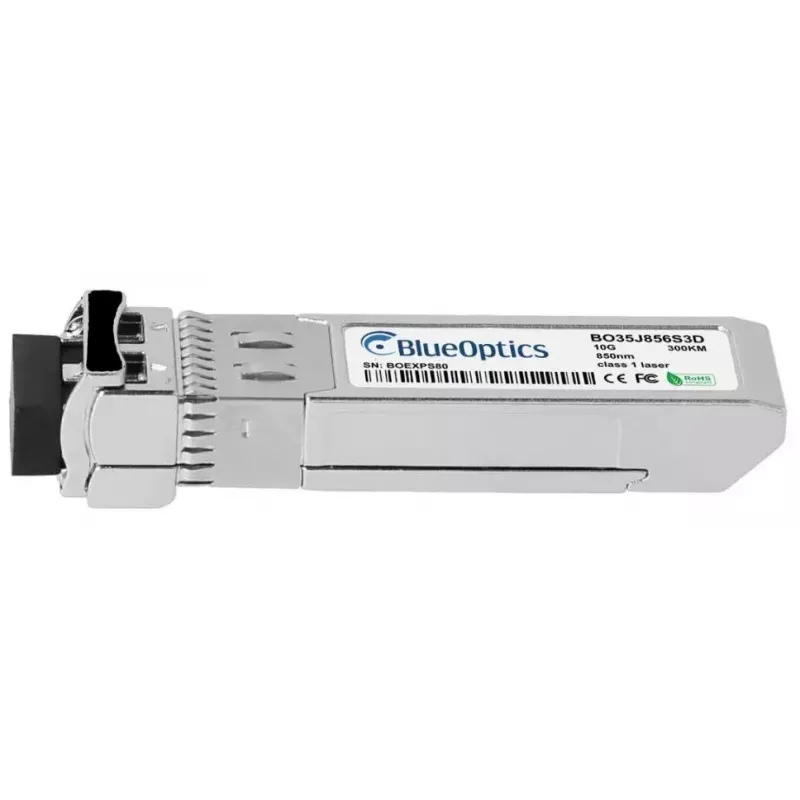

SFP+ raiduztvērēja modulis BlueOptics TN-10GSFP-SRM-BO 10000 Mbit/s

BlueOptics TN-10GSFP-SRM-BO ir SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10G tīkla savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s un izmanto LC duplekso saskarni daudzmodu šķiedras savienojumiem. Modulim ir izturīgs metāla korpuss, kompakts viegls dizains (apmēram 20 g) un MTBF vērtējums 1 000 000 stundu, padarot to piemērotu augstas pieejamības tīkla vidēm, kur svarīga vieta un uzticamība.

Priekšrocības

Modulis atbilst SFP+ MSA mehāniskajām un elektriskajām specifikācijām un atbalsta 10GBASE-SR daudzmodu optisko pārraidi ar 850 nm TX/RX viļņu garumiem. Tā metāla apvalks nodrošina mehānisku aizsardzību un EMI ekranēšanu, savukārt mazais svars un standarta SFP+ formas faktors ļauj viegli uzstādīt karstās pieslēgšanas režīmā saderīgos komutatoros, maršrutētājos un atmiņas saskarnēs. Iebūvētā digitālā diagnostika (DDM/DOM) ļauj uzraudzīt barošanas spriegumu, temperatūru, lāzera nobīdi un optisko jaudu, ja to atbalsta resursdatora aparatūra.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet raiduztvērēju jebkurā saderīgā SFP+ pieslēgvietā, viegli ievietojot moduli pieslēgvietā, līdz tas nofiksējas; pārliecinieties, ka resursdatora ierīce ir ieslēgta un atbalsta trešo pušu SFP+ moduļus. Pievienojiet LC dupleksās daudzmodu šķiedras ielāpu vadus TX un RX pieslēgvietām, ievērojot pareizo polaritāti. Konfigurējiet resursdatora saskarni 10G darbībai saskaņā ar komutatora vai maršrutētāja dokumentāciju. Ja nepieciešama DDM/DOM uzraudzība, iespējojiet un nolasiet diagnostiku, izmantojot resursdatora pārvaldības saskarni, ja resursdators atbalsta šīs funkcijas.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru un LC dupleksos ielāpu vadus, lai nodrošinātu optimālu īsa attāluma 10G veiktspēju, pārbaudiet resursdatora saderību ar trešo pušu SFP+ moduļiem un ievērojiet ESD piesardzības pasākumus, rīkojoties ar moduli. Glabājiet putekļu vāciņus uz optiskajām pieslēgvietām, kad raiduztvērējs nav pievienots, un pēc uzstādīšanas veiciet vājinājuma un savienojuma testēšanu, lai apstiprinātu signāla kvalitāti.
