SFP raiduztvērējs BlueOptics 7N86N-BO 1250 Mbit/s optiskās šķiedras

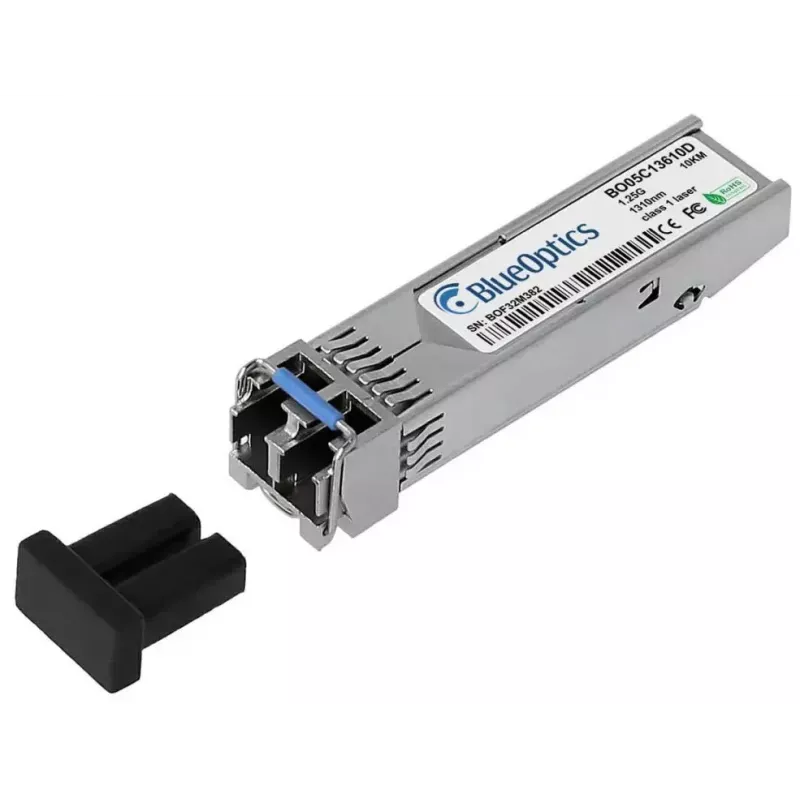

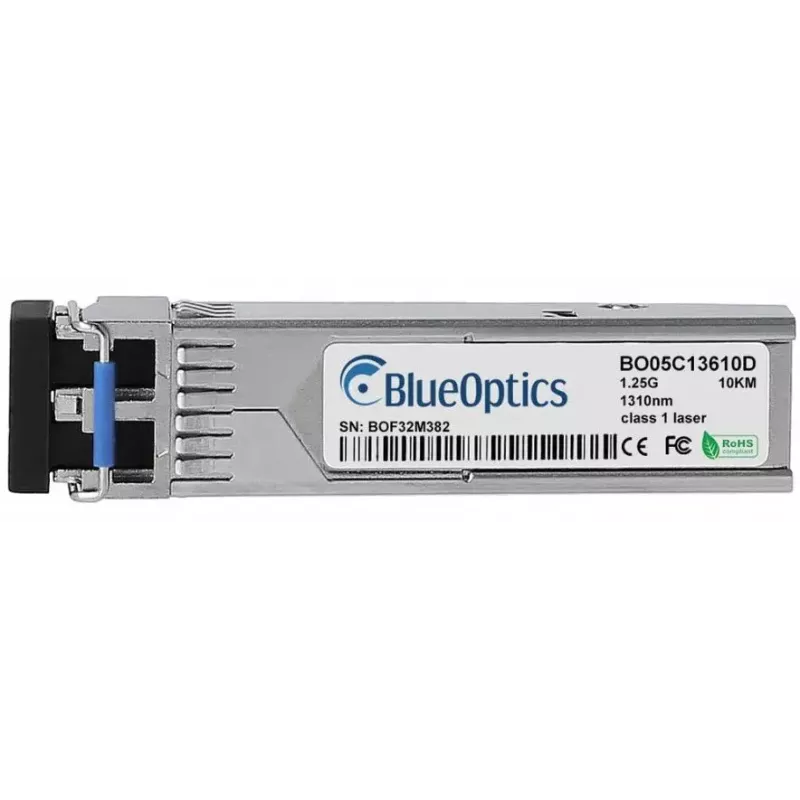

BlueOptics 7N86N-BO SFP raiduztvērējs ir kompakts optiskās šķiedras modulis, kas paredzēts vienmodu savienojumiem ar ātrumu līdz 1250 Mbit/s. Tam ir SFP formas faktors, un tas darbojas ar 3,3 V barošanu. Ar LC duplekso savienotāju un nelielu metāla korpusu, kura izmēri ir 13,9 mm × 58,4 mm × 12,6 mm un svars aptuveni 30 g, šis modulis ir paredzēts plug-and-play uzstādīšanai saderīgā tīkla aprīkojumā. Raiduztvērējs atbalsta standarta 1000BASE-LX darbību ar 1310 nm pārraides un uztveršanas viļņu garumiem un ir piemērots attālumiem, kas raksturīgi LX klases vienmodu savienojumiem.

Priekšrocības

BlueOptics 7N86N-BO apvieno standartizētu SFP interfeisu un nelielu, vieglu metāla korpusu, nodrošinot vienkāršu uzstādīšanu un uzticamu mehānisku piemērotību SFP portos. 1250 Mbit/s datu pārraides ātruma atbalsts un LC dupleksie optiskās šķiedras savienotāji ļauj to izmantot Gigabit Ethernet un līdzīgos protokolos. Moduļa atbilstība noteiktiem daudzražotāju vienošanās (MSA) SFP izmēriem un signalizācijai nodrošina sadarbspēju ar ierīcēm, kas pieņem standarta SFP optiskos moduļus. Zems enerģijas patēriņš pie 3,3 V un metāla korpuss veicina stabilu darbību un siltuma izkliedi statīva slēdžos, maršrutētājos un citās tīkla ierīcēs.

Piemērots

• Gigabit Ethernet augšupsaitēm un optiskās šķiedras maģistrālēm
• Slēdžiem, maršrutētājiem un uzglabāšanas sistēmām ar SFP portiem
• Liela attāluma vienmodu savienojumiem, izmantojot LC dupleksos savienotājkabeļus
• Vidēm, kurās nepieciešami standartizēti, karstās nomaiņas optiskie raiduztvērēji

Galvenās specifikācijas

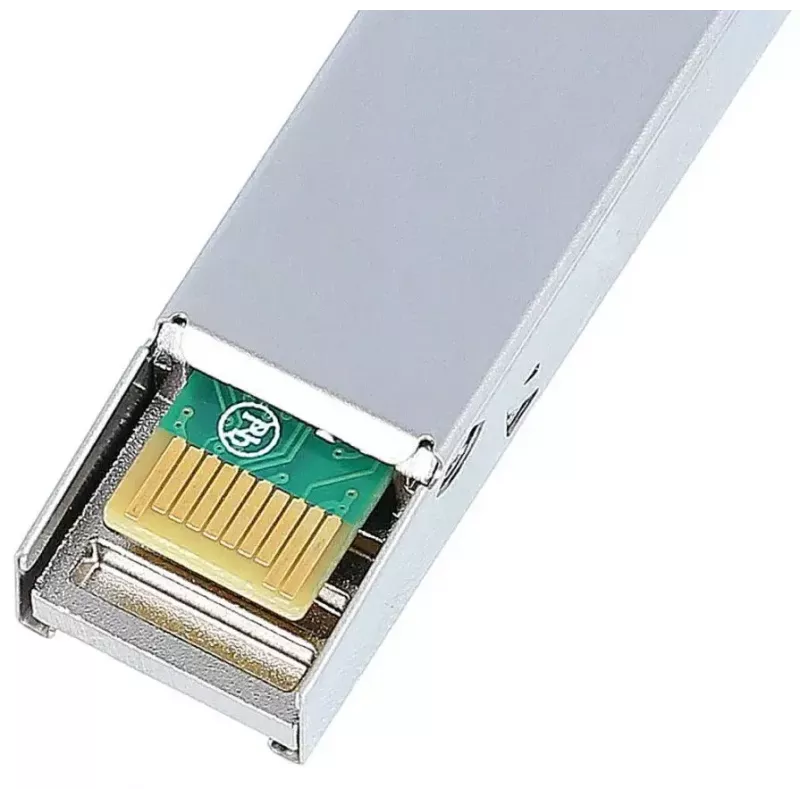

• Saskarnes tips: SFP (mazs formas faktors, nomaināms)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Viļņa garums: 1310 nm (tipisks pārraidei un uztveršanai 1000BASE-LX)

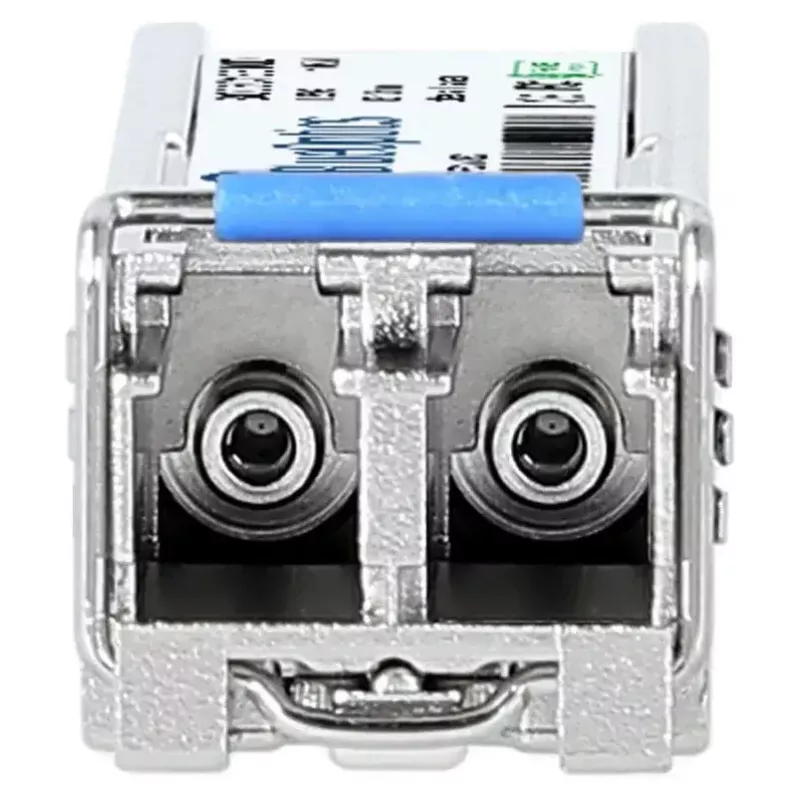

• Savienotājs: LC dupleksais
• Barošana: 3,3 V darba spriegums
• Korpusa materiāls un krāsa: metāls, sudraba

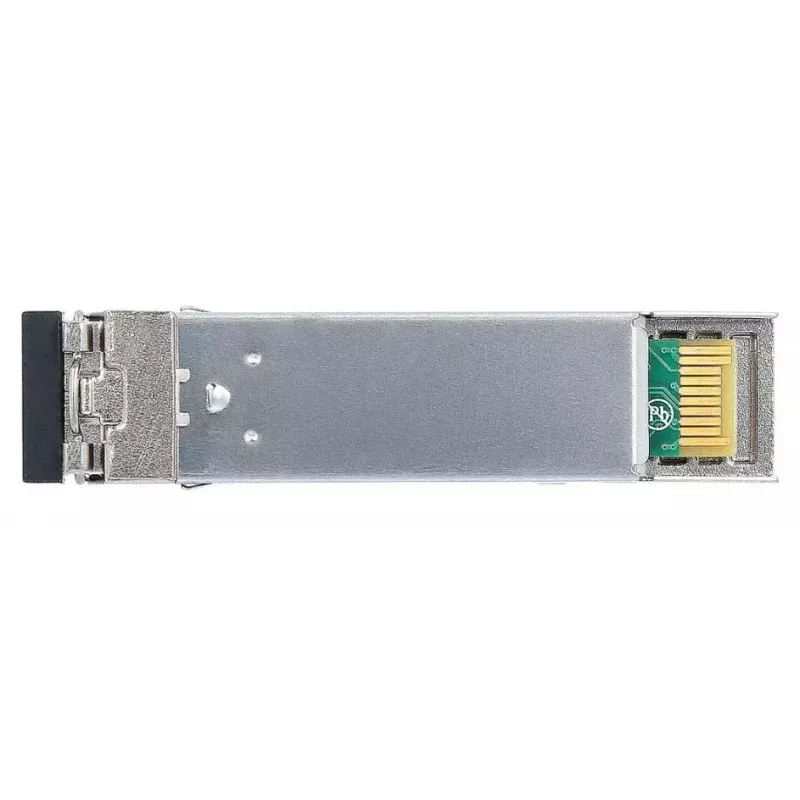

• Izmēri (P × D × A): 13,9 mm × 58,4 mm × 12,6 mm
• Svars: aptuveni 30 g

Lietošana

Ievietojiet BlueOptics 7N86N-BO saderīgā SFP slotā, līdz tas nofiksējas, pēc tam pievienojiet LC dupleksos vienmoda optiskās šķiedras savienotājkabeļus, ievērojot pareizu TX/RX izvietojumu. Pārliecinieties, ka resursdatora ierīce atbalsta nepieciešamo 1000BASE-LX protokolu un 3,3 V SFP moduļus. Pēc ievietošanas pārbaudiet savienojuma statusu resursdatora aprīkojumā un, ja iespējams, pārbaudiet optiskās jaudas un signāla parametrus. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), pārraugiet spriegumu, temperatūru un optisko jaudu, izmantojot ierīces pārvaldības saskarni, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet tīrus, pārbaudītus vienmoda LC savienotājkabeļus un atbilstošus savienojumu paneļus, lai sasniegtu optimālu savienojuma kvalitāti. Izvairieties no optisko šķiedru saliekšanas, pārsniedzot to minimālo lieces rādiusu, un pirms savienošanas pārliecinieties, ka savienotāji ir bez putekļiem. Apstipriniet saderību ar konkrēto resursdatora modeli un programmaparatūru, izmantojot trešo pušu optiskos moduļus, lai nodrošinātu pilnīgu funkciju ziņošanu, izmantojot DDM/DOM, ja tas tiek atbalstīts.
