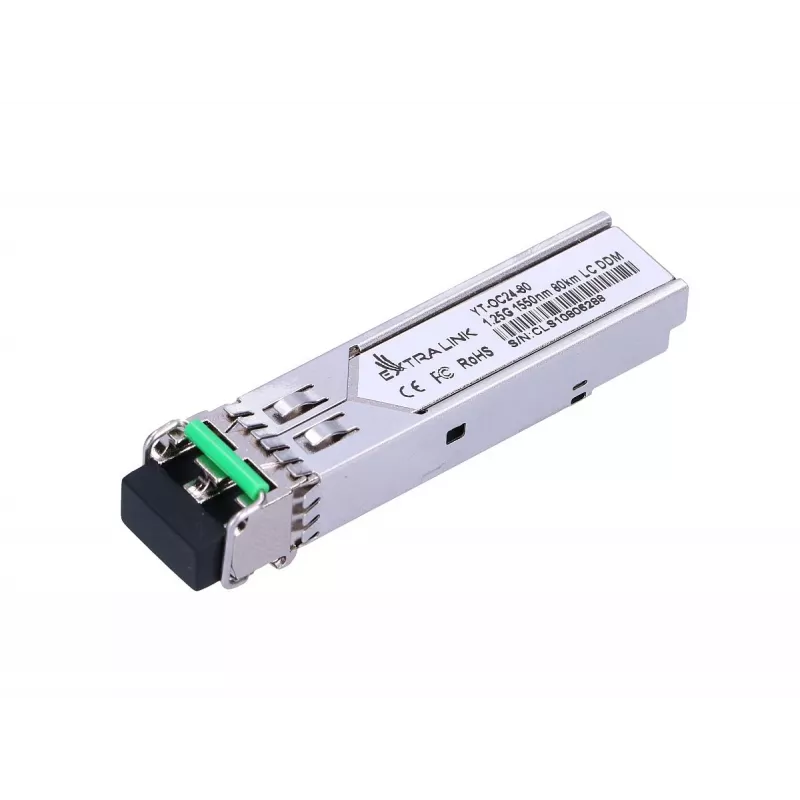

SFP šķiedru raiduztvērējs Extralink EX.8024 — 1.25Gbps, vienmodas 1550nm, LC/UPC, 80 km, DOM

Extralink EX.8024 ir SFP šķiedru raiduztvērējs, kas paredzēts vienmodas tīkliem ar datu pārraides ātrumu līdz 1.25 Gbit/s. Modulis pārraida 1550 nm viļņa garumā un izmanto LC/UPC duplekso savienotāju, lai atbalstītu garas distances savienojumus līdz 80 km pa vienmodas šķiedru. Tas integrē DFB lāzeru un PIN fotodetektoru, atbalsta digitālo optisko monitoringu (DOM) reāllaika diagnostikai un atbilst attiecīgajiem SFP MSA un SFF-8472 standartiem, kā arī RoHS un FCC prasībām. Raiduztvērējs darbojas ar nominālo ieejas spriegumu diapazonā no 3.13 līdz 3.47 V, maksimālā strāvas patēriņa vērtība ir 0.3 A.

Priekšrocības

Extralink EX.8024 nodrošina uzticamu liela attāluma savienojamību kompaktā SFP formfaktorā, kas ir saderīgs ar standarta tīkla iekārtām. Iebūvētais DOM sniedz uzraudzītus parametrus, piemēram, optisko jaudu un temperatūru, lai palīdzētu attālinātā diagnostikā. Modulis izmanto DFB lāzeru stabilai pārraidei 1550 nm viļņa garumā, nodrošinot zemāku vājinājumu un lielāku sasniedzamību pa vienmodas šķiedru. Atbilstība SFP MSA un nozares standartiem garantē savietojamību ar plašu slēdžu un maršrutētāju klāstu.

Piemērots

• Garas distances vienmodas šķiedru savienojumiem metropoles un universitātes pilsētiņu tīklos
• Telekomunikāciju maģistrālajām līnijām un operatoru klases savienojumiem
• Savienojumiem starp slēdžiem, maršrutētājiem un optiskās pārraides iekārtām
• 1.25 Gbit/s SFP portu nomaiņai vai jaunināšanai, kur nepieciešams 1550 nm viļņa garums

Galvenās specifikācijas

• Saskarnes tips: SFP (mazs formas faktors, iespraužams)
• Datu pārraides ātrums: līdz 1250 Mbit/s (1.25 Gbit/s)
• Viļņa garums: 1550 nm
• Šķiedras tips: vienmodas šķiedra (SMF)
• Savienotājs: LC/UPC duplekss
• Maksimālais sasniedzamības attālums: līdz 80 km (atkarībā no šķiedras un savienojuma budžeta)
• Lāzera tips: DFB
• Fotodetektors: PIN
• DOM: atbalstīts (digitālais optiskais monitorings)
• Darba sprieguma diapazons: 3.13–3.47 V
• Maksimālā strāva: 0.3 A
• Standarti: SFP MSA, SFF-8472, atbilst RoHS

Kā lietot

Uzstādiet Extralink EX.8024 pieejamā SFP slotā saderīgā tīkla iekārtā, kamēr ierīce ir izslēgta vai ievērojot iekārtas ražotāja karstās nomaiņas procedūru. Pievienojiet LC/UPC dupleksās vienmodas šķiedras vadu, nodrošinot pareizu TX/RX polaritāti. Pārbaudiet savienojuma statusu un uzraugiet DOM parametrus, izmantojot resursdatora ierīces pārvaldības saskarni, lai apstiprinātu optisko jaudu, temperatūru un citu diagnostiku. Pārliecinieties, ka iekārtas ports ir konfigurēts atbilstošam ātrumam un dupleksa režīmam, ja nepieciešama manuāla konfigurācija.

Ieteikumi

Izmantojiet zemu zudumu vienmodas šķiedru un tīrus LC savienotājus, lai saglabātu norādīto sasniedzamību; pirms izvietošanas pārbaudiet savienojuma budžetu. Izvairieties no šķiedras liekšanas zem ieteicamā minimālā liekuma rādiusa un darbiniet moduli norādītajā sprieguma un strāvas diapazonā. Operatora vai kritiskiem savienojumiem regulāri uzraugiet DOM vērtības un uzturiet resursdatora ierīču programmatūru atjauninātu, lai nodrošinātu vislabāko savietojamību.
