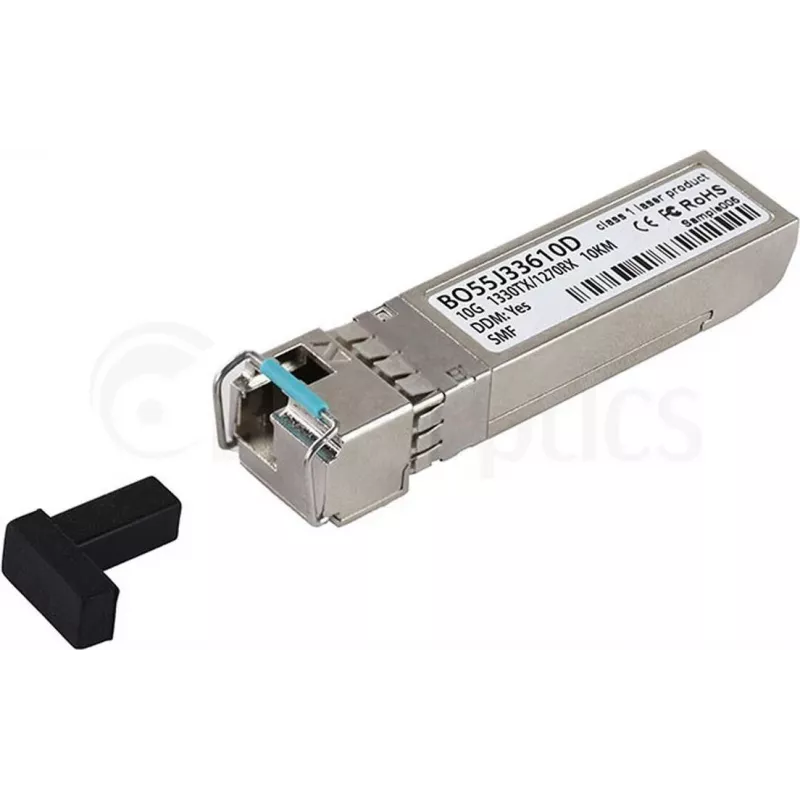

SFP+ uztvērējs CBO SFP-10G-BX-D 10G 1310nm vienmoda divvirzienu

BlueOptics SFP-10G-BX-D ir karstās pieslēgšanas SFP+ uztvērēja modulis, kas atbalsta 10 Gbps datu pārraidi pa vienmoda optisko šķiedru, izmantojot 1310 nm viļņa garumu divvirzienu darbībā. Paredzēts kompaktai ievietošanai saderīgos slēdžos, maršrutētājos un multivides pārveidotājos, šis uztvērējs nodrošina punkts-punkts optiskās šķiedras savienojumus, vienlaikus taupot šķiedru infrastruktūru, jo viena šķiedras dzīsla tiek izmantota gan raidīšanas, gan saņemšanas kanāliem. Modulis ir piemērots pakalpojumu sniedzēju un uzņēmumu videi, kur nepieciešami augsta blīvuma, ātrgaitas augšupsaites un liela attāluma savienojumi.

Priekšrocības

Uztvērējs piedāvā standarta SFP+ formas faktoru plašai savietojamībai ar aprīkojumu, kas pieņem SFP+ moduļus, un atbalsta 10 Gigabit Ethernet ātrumus prasīgiem tīkla segmentiem. Divvirzienu vienmoda darbība samazina kabeļu izmantošanu un vienkāršo uzstādīšanu vietās ar ierobežotu šķiedru pieejamību. Tā karstās pieslēgšanas raksturs ļauj ievietot un izņemt moduli, neizslēdzot resursdatoru, atvieglojot apkopi un jaunināšanu ar minimāliem traucējumiem.

Piemērots

• 10 Gigabit Ethernet augšupsaitēm starp slēdžiem un maršrutētājiem
• Liela attāluma punkts-punkts optiskās šķiedras savienojumiem pakalpojumu sniedzēju vai datu centru tīklos
• Šķiedru konsolidācijai, kur vienas šķiedras divvirzienu savienojumi ietaupa kabeļus
• Karstās nomaiņas uzstādīšanai un apkopei pārvaldītās tīkla vidēs

Galvenās specifikācijas

• Datu pārraides ātrums: 10 Gbit/s
• Optiskais viļņa garums: 1310 nm
• Šķiedras tips: vienmoda
• Pārraides režīms: divvirzienu (BiDi) pa vienu šķiedru
• Formas faktors: SFP+ karstās pieslēgšanas modulis
• Tipisks sasniedzamības attālums: piemērots liela attāluma vienmoda savienojumiem (precīzu attālumu skatiet ierīces dokumentācijā atkarībā no šķiedras un savienojuma budžeta)

Kā lietot

Ievietojiet BlueOptics SFP-10G-BX-D moduli saderīga slēdža, maršrutētāja vai multivides pārveidotāja SFP+ portā, līdz tas nofiksējas vietā. Pievienojiet optisko šķiedru ar atbilstošiem LC savienotājiem raidīšanai un saņemšanai; ievērojiet moduļa TX/RX orientāciju, kā to prasa divvirzienu savienojumi. Ja nepieciešams, konfigurējiet resursdatoru 10 Gbit/s darbībai un pārbaudiet savienojuma statusu, izmantojot ierīces pārvaldības saskarni. Moduli var izņemt, atbrīvojot fiksatoru un izvelkot to taisni ārā, kamēr resursdators paliek ieslēgts, ja vien resursdatora dokumentācijā nav norādīts citādi.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru ar LC savienotājiem un pārliecinieties, ka šķiedras polaritāte atbilst moduļa TX/RX kartēšanai. Pirms izvietošanas pārbaudiet tīkla aprīkojuma ražotāja savietojamības sarakstus un pārbaudiet izveidoto savienojumu signāla kvalitātei un kļūdu līmenim. Neizmantotus moduļus uzglabājiet antistatiskā iepakojumā un izvairieties pieskarties optiskajām saskarēm, lai novērstu piesārņojumu.
