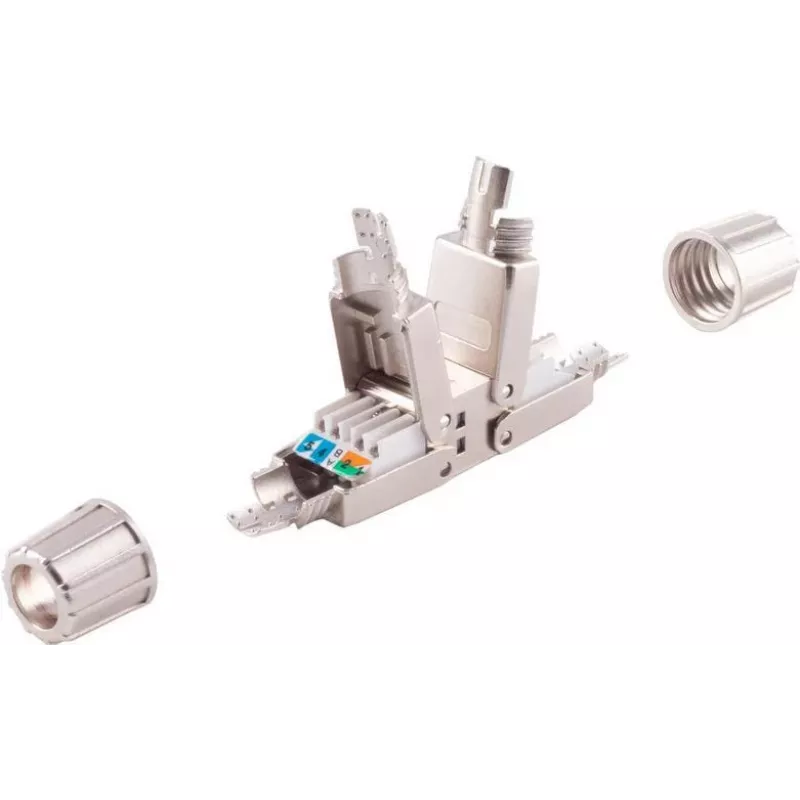

ShiverPeaks BS08-10001 bezinstrumentu ātrais STP Cat. 6A savienotājs

ShiverPeaks savienotājs BS08-10001 ir bezinstrumentu ātrais STP Cat. 6A savienotājs, kas paredzēts ekranētam vītā pāra Ethernet kabelim. Tas nodrošina ātru terminēšanas metodi Cat6A instalācijās, kur nepieciešams saglabāt ekranējuma nepārtrauktību un sasniegt 10GBASE-T veiktspēju. Savienotājs atbalsta ekranētus kabeļus un ir paredzēts lauka savienojumiem, plāksteņu paneļu pielāgojumiem un situācijām, kur nepieciešams ātrs, uzticams ekranēts savienojums bez tradicionālajiem spraudņu vai presēšanas instrumentiem.

Priekšrocības

Šis bezinstrumentu STP Cat.6A savienotājs vienkāršo instalēšanu, novēršot specializētu terminēšanas rīku nepieciešamību, samazinot uzstādīšanas laiku un minimizējot apstrādes kļūdas. Tā konstrukcija saglabā ekranējuma nepārtrauktību starp kabeli un savienotāju, kas palīdz kontrolēt elektromagnētiskos traucējumus ekranētās vidēs. Savienotājs ir piemērots atkārtotai lietošanai testēšanas un pagaidu savienojumu laikā, un tā vienkāršā terminēšanas metode padara to pieejamu tehniķiem ar pamata kabeļu uzstādīšanas pieredzi.

Piemērots

• Ekranētu Cat6A kabeļu lauka savienojumiem
• Ātrai terminēšanai uz plāksteņu paneļiem un keystone adapteriem
• Pagaidu vai pastāvīgiem savienojumiem, kur nepieciešama ekranējuma nepārtrauktība
• Vidēm ar paaugstinātu EMI, kur priekšroka tiek dota STP

Galvenās specifikācijas

• Kategorija: Cat. 6A saderīgs 10GBASE-T Ethernet tīklam
• Ekranējuma atbalsts: STP (ekranēts vītais pāris) nepārtrauktība tiek saglabāta
• Terminēšana: bezinstrumentu ātrā terminēšanas sistēma
• Vadītāju atbalsts: saderīgs ar tipiskiem Cat6A daudzdzīslu un viendzīslu vadītājiem
• Uzstādīšana: paredzēts lauka lietošanai ar ātru montāžu
• Pielietojums: piemērots strukturētai kabeļu sistēmai, plāksteņu savienojumiem un lauka remontiem

Kā lietot

Sagatavojiet ekranēto Cat6A kabeli, noņemot ārējo apvalku un atlokot vai sagatavojot drenāžas/ekrana vadu saskaņā ar savienotāja instrukcijām. Ievietojiet atsevišķos vadītājus savienotāja norādītajās spraugās, ievērojot krāsu kodu, un pārliecinieties, ka ekrans/drenāžas vads ir pareizi novietots, lai izveidotu kontaktu ar savienotāja korpusu. Aktivizējiet bezinstrumentu mehānismu, lai nostiprinātu vadītājus un ekranējumu; pārbaudiet izlīdzinājumu un to, vai savienotājs nofiksējas vietā. Pēc terminēšanas pārbaudiet savienojuma nepārtrauktību un ekranējuma integritāti, izmantojot standarta tīkla testēšanas aprīkojumu, lai apstiprinātu veiktspēju.

Ieteikumi

Izmantojiet savienotāju instalācijās, kur ir svarīgi saglabāt ekranējuma nepārtrauktību. Pirms terminēšanas pārbaudiet kabeļa tipu un vadītāja šķērsgriezumu. Veiciet pēcterminēšanas testēšanu, lai pārbaudītu vadu shēmu, ievades zudumus un ekranējuma nepārtrauktību, lai nodrošinātu Cat6A veiktspēju. Pastāvīgām instalācijām, kur sagaidāma mehāniska slodze vai vides iedarbība, apsveriet papildu stiepes samazināšanas vai korpusa izmantošanu, lai aizsargātu savienojumu.
