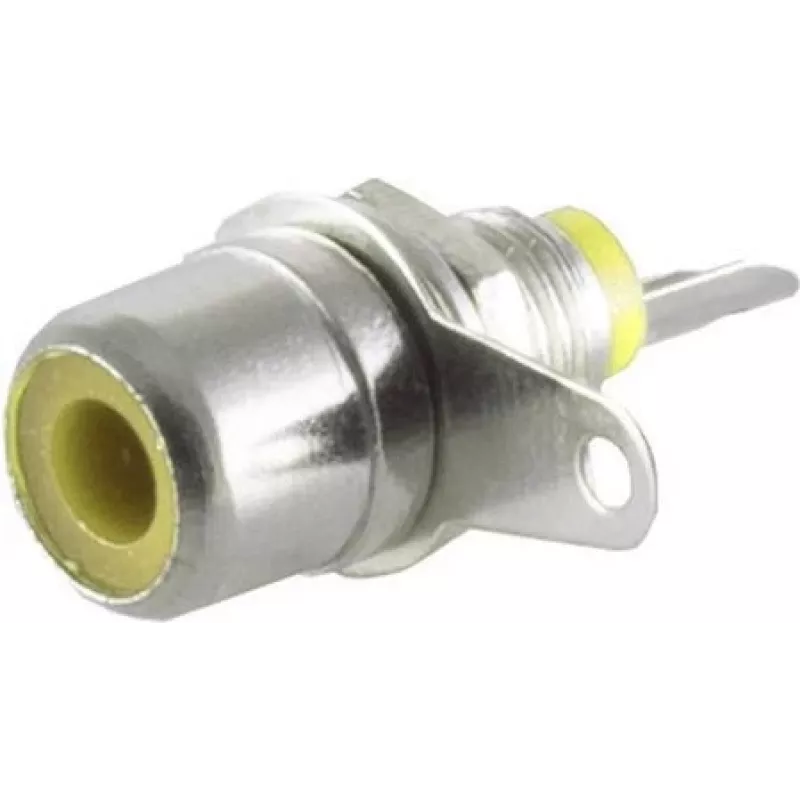

SHIVERPEAKS S/CONN maksimālas savienojamības RCA panelī montējams ligzda, dzeltena 52090-Y

Integrējot RCA savienojumus pielāgotos paneļos, korpusos vai iekārtu statīvos, var būt grūti atrast uzticamu, lodējamu ligzdu, kas atbilst standarta izgriezumiem. SHIVERPEAKS S/CONN maksimālas savienojamības RCA panelī montējamā ligzda dzeltenā krāsā to atrisina, nodrošinot izturīgu, uz šasijas montējamu sievišķo savienotāju ar standarta M8 vītni un 8 mm panelī izgriezumu, kas ir ideāli piemērots audio un kompozītā video lietojumiem, kur nepieciešams drošs, profesionāls savienojums.

Kam tas paredzēts

Šī panelī montējamā RCA ligzda ir lieliski piemērota audio/video tehniķiem, DIY elektronikas entuziastiem un iekārtu ražotājiem, kuriem nepieciešams pievienot RCA savienojamību pielāgotiem paneļiem, sadales kārbām vai statīvos montējamām iekārtām. Tā ir piemērota arī esošo iekārtu remontam vai modernizēšanai, kur nepieciešams izturīgs, ar krāsu kodētu savienotāju signāla identificēšanai.

Galvenās iezīmes

• Sieviešu RCA (Cinch) savienotājs panelī vai šasijā montēšanai
• Dzeltens izolators vieglai krāsu kodēšanai vairāku savienotāju konfigurācijās
• Niķelēti misiņa kontakti uzticamai signāla pārvadei un korozijas izturībai
• Lodējuma terminālis drošai, pastāvīgai elektroinstalācijai
• Standarta M8 vītne ar 8 mm panelī izgriezumu vienkāršai uzstādīšanai
• Izturīgs metāla korpuss ar POM izolatoru izturībai
• Atbilst RoHS prasībām vides drošībai

Specifikācijas

• Savienotāja tips: RCA (Cinch) sievišķais
• Montāžas tips: Panelī montējams / šasijā montējams
• Termināļa stils: Lodējums
• Kontaktu materiāls: Misiņš, niķelēts
• Izolatora materiāls: POM (polioksimetilēns)
• Korpusa materiāls: Metāls
• Panelī izgriezuma diametrs: 8 mm
• Vītnes izmērs: M8
• Maksimālais paneļa biezums: Aptuveni 4 mm
• Polu skaits: 2 (signāls, zemējums)
• Pielietojums: Audio, kompozītais video
• Atbilstība RoHS: Jā

Padomi

Tīram uzstādījumam pārliecinieties, ka paneļa caurums ir tieši 8 mm, un pirms montāžas noņemiet urbumu malas. Izmantojiet plānu uzgriežņu atslēgu, lai pievilktu M8 uzgriezni, nesabojājot savienotāju. Lodējot, ātri pielietojiet siltumu, lai izvairītos no POM izolatora kušanas; vadu iepriekšēja alvošana palīdz. Vairāku savienotāju paneļos izmantojiet dažādas krāsas, lai atšķirtu kanālus — dzelteno bieži izmanto kompozītajam video vai labajam audio kanālam dažās konvencijās.
