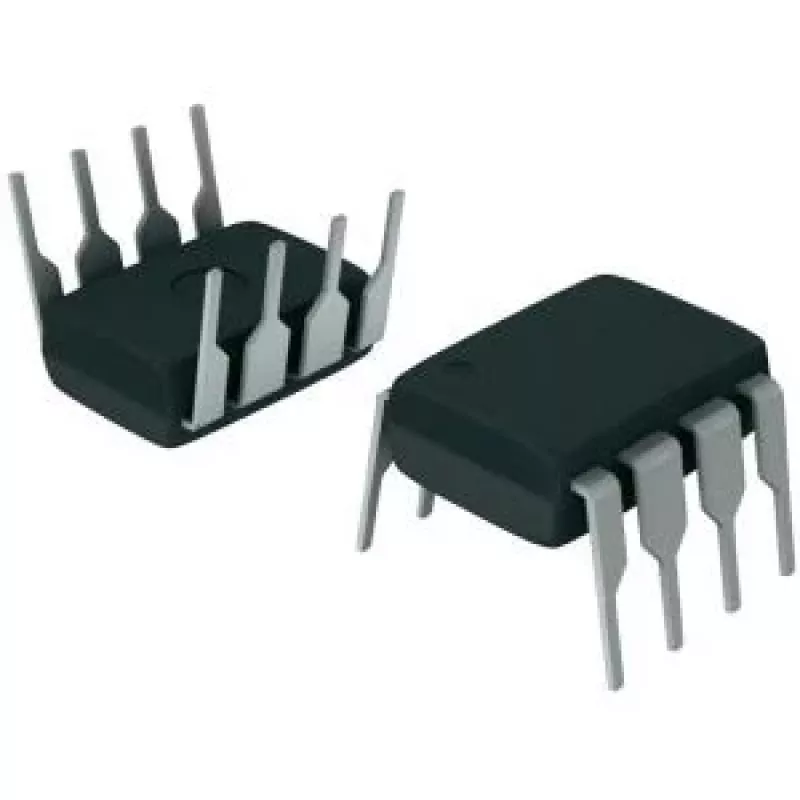

Operacionālais pastiprinātājs Texas Instruments OPA177GP — viena kanāla, DIP korpuss, 10,2×6,6×4,57 mm

Texas Instruments OPA177GP ir viena kanāla operacionālais pastiprinātājs, kas pieejams caurumu montāžas DIP stila korpusā ar fiziskajiem izmēriem aptuveni 10,2 × 6,6 × 4,57 mm. Ierīce ir paredzēta precīzai analogo signālu apstrādei un vispārējas nozīmes pastiprināšanai elektroniskajās shēmās. Tā tiek piegādāta vairāku gabalu iepakojumā un parasti tiek izmantota instrumentu klases lietojumos, kur nepieciešama zema nobīde un stabila veiktspēja temperatūras diapazonā.

Priekšrocības

OPA177GP ir ļoti zema ieejas nobīde un zema dreifēšana, kas panākta ar lāzera precizēšanas iekšējām regulācijām, samazinot nepieciešamību pēc ārējas kalibrēšanas. Zema miera stāvokļa strāva samazina iesildīšanās dreifu un kļūdas no termoelektriskiem efektiem ieejas savienojumos. Pastiprinātāja zemais troksnis un stabilā uzvedība padara to piemērotu precīzijas mērījumu un signālu apstrādes uzdevumiem, kur svarīga ir precizitāte un ilgtermiņa stabilitāte.

Piemērots

• Precīzijas instrumentācijas un datu iegūšanas priekšgala posmiem
• Zema trokšņa signālu apstrādei un filtrēšanai
• Vispārējas nozīmes lineārai pastiprināšanai analogajās shēmās
• Lietojumiem, kam nepieciešama zema nobīde un zema dreifēšana temperatūras diapazonā

Galvenās specifikācijas

• Kanāli: viena kanāla operacionālais pastiprinātājs
• Korpusa tips: caurumu montāžas DIP stila korpuss (8 kontaktu formas faktors)
• Tipiskā miera stāvokļa strāva: zema dīkstāves strāva, kas samazina termisko dreifu
• Zems ieejas nobīdes spriegums un zema nobīdes dreifēšana, piemērota precīzijas lietojumiem
• Zema trokšņa veiktspēja precīzai analogo signālu apstrādei
• Tipiskie fiziskie izmēri: 10,2 mm × 6,6 mm × 4,57 mm

Kā lietot

Integrējiet OPA177GP savā PCB dizainā, izmantojot standarta 8 kontaktu DIP nospiedumu, un ievērojiet ieteicamo analogo izkārtojumu praksi: nodrošiniet tīru barošanas atsaisti tuvu ierīcei, saglabājiet īsus signālu ceļus, lai samazinātu trokšņu uztveršanu, un izvairieties no termiskiem gradientiem pāri pastiprinātāja korpusam. Konfigurējiet pastiprinātāju vēlamajā topoloģijā (invertējošā, neinvertējošā, filtrs, integrators utt.) atbilstoši shēmas prasībām un standarta projektēšanas vienādojumiem pastiprinājumam un joslas platumam.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet zema trokšņa rezistorus un atbilstošus blokējošos kondensatorus barošanas kontaktos. Ļaujiet ierīcei stabilizēties pēc ieslēgšanas, lai samazinātu iesildīšanās dreifu. Aizstājot vecākus precīzijas op pastiprinātājus esošajās konstrukcijās, pārbaudiet stabilitāti ar izvēlēto atgriezeniskās saites tīklu un slodzes apstākļiem.
